小型立式混凝土搅拌设备三维结构设计

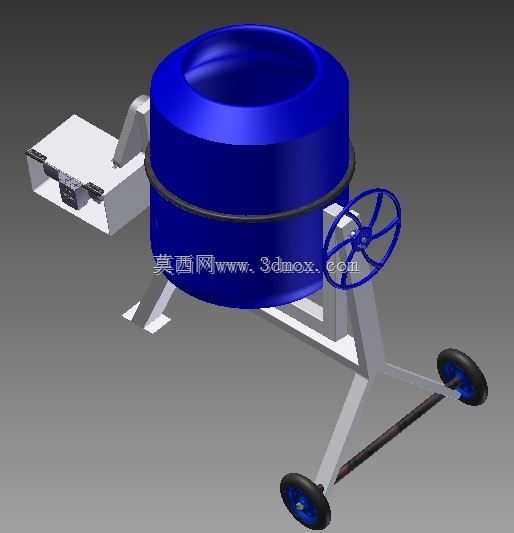

　　在小型土建施工、家装工程、乡村自建房建设以及预制构件小批量生产场景中，这类立式搅拌设备的应用频次极高，不同于大型商混站的固定式搅拌机组，该类设备的结构设计更偏向灵活部署、小批量拌料的作业需求，能够适配狭窄施工场地的拌合作业要求，无需复杂的基础浇筑固定，可根据作业点位变化灵活转移位置。从结构功能来看，设备核心的搅拌腔体采用大直径敞口式设计，蓝色端盖为腔体的密封与检修端，日常作业时可通过端盖上的快拆结构快速开启，完成腔体内壁残留混凝土的清理、搅拌叶片的磨损检查与更换，避免凝固料层堆积影响后续拌料效率。搅拌腔体两侧的支撑臂采用箱型焊接结构，相比型材拼接的支撑结构，箱型结构的抗扭刚度更高，能够承受搅拌过程中砂石、

　　水泥混合料带来的交变冲击载荷，避免长期作业后支撑结构出现焊缝开裂、形变偏移的问题。支撑臂末端连接的手轮调节机构，可实现搅拌腔体的倾斜角度调整，拌合作业完成后，操作人员转动顶部手轮即可通过内部的丝杠传动结构带动腔体翻转，将拌合完成的混凝土混合料直接倾倒至接料容器或者施工点位，无需额外配备料斗提升卸料机构，简化了整体结构的同时降低了设备自重，更适合小规模作业场景的转移需求。底部的安装底座采用带固定孔的平板式设计，安装时可通过膨胀螺栓与硬化地面固定，也可根据需求加装脚轮实现短距离推移，底座与支撑臂之间设置有加强筋板，能够分散搅拌作业时的振动载荷，避免设备运行过程中出现晃动位移。从设计思路层面，

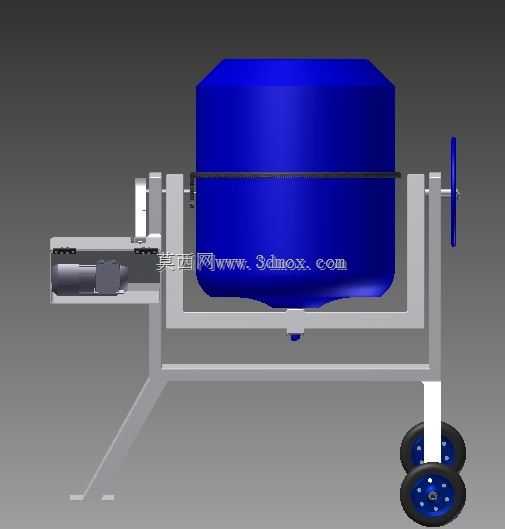

　　该设备的结构布局优先考虑了维护便捷性与作业实用性，搅拌驱动单元集成在腔体侧方的灰色箱型结构内，传动链路采用直连式设计，减少了多级传动带来的功率损耗，同时将传动部件全部封闭在箱型壳体内部，避免作业过程中飞溅的水泥浆、砂石颗粒进入传动副造成部件磨损，延长设备的无故障运行周期。设备的操作部件全部布置在操作人员站立即可触及的高度范围，手轮、启停控制的位置符合人体工程学要求，作业过程中操作人员无需攀爬或者过度俯身即可完成所有操作，降低长时间作业的疲劳度。外形尺寸方面，该设备的整体占地宽度控制在1.2米范围内，高度不超过1.6米，搅拌腔体的单次有效拌合容积适配0.15立方米以内的混合料需求，完全匹配小型施工场景单次拌料量的要求，

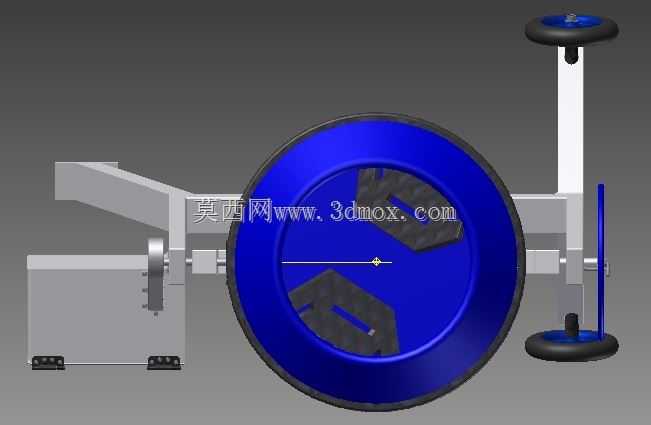

　　不会出现单次拌料过多导致混合料初凝浪费、或者拌料量不足拖慢施工节奏的问题。安装边界上，设备运行时的周边预留空间仅需满足操作人员站立操作、腔体翻转卸料的空间需求，单侧预留0.8米的操作空间即可完成全部作业流程，对施工场地的空间要求极低，无论是室内装修的地面找平拌料、还是庭院硬化、乡村道路修补这类分散作业场景，都能快速部署投入使用。结构细节上，搅拌腔体内部的叶片采用耐磨钢板焊接成型，叶片角度经过优化设计，拌合作业时能够带动腔体内部的混合料形成上下循环的流场，避免水泥、砂石、水出现分层离析的问题，保证拌合后的混凝土和易性满足施工要求，相比普通直叶片结构，该角度的叶片拌合效率可提升20%左右，同时降低搅拌过程中的载荷波动，减少驱动单元的负载冲击。支撑臂与腔体的连接位置采用带耐磨衬套的铰接结构，长期翻转卸料产生的磨损仅需更换衬套即可修复，无需整体更换支撑结构，降低了设备的后期维护成本。所有外露的金属结构件表面均做了防锈涂层处理，能够适应户外施工场景下的潮湿、水泥腐蚀环境，避免短时间内出现结构锈蚀的问题。
