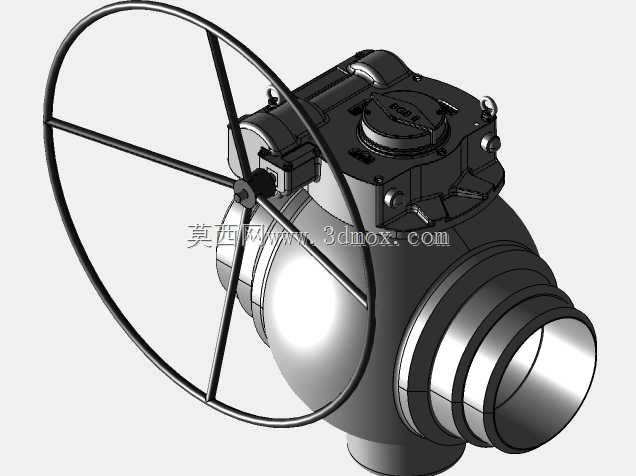

大口径带齿轮操作手轮的逐焊式球阀结构

在长距离油气输送、市政供热主管网、大型化工流体输送管线的截断控制场景中，大口径焊接球阀的操作可靠性直接决定整条管线的运维安全，常规小口径球阀的手柄操作结构完全无法适配大通径下的高扭矩启闭需求，这款带齿轮减速箱与手轮的逐焊球阀，正是针对12英寸通径的中高压管线场景开发的截断类控制部件。从结构设计逻辑来看，该球阀采用逐焊式阀体成型工艺，相比铸造阀体可规避铸件内部砂眼、缩松等缺陷带来的介质泄漏风险，阀体连接端采用对焊结构，可直接与同管径的输送管线完成焊接装配，不存在法兰连接的密封垫老化泄漏隐患，适配长距离埋地或者架空敷设的固定管线安装场景。齿轮减速箱的设置是这款产品的核心功能设计，通过齿轮组的减速增扭作用，将手轮输入的小扭矩放大至足以驱动大口径球体转动的输出扭矩，操作人员无需借助额外助力工具，仅通过转动外置的大手轮即可完成阀门的全开、全关操作，手轮采用三辐条轮缘结构，轮缘直径经过扭矩匹配计算，保证单人操作时的施力半径处于人体工程学合理区间，避免操作力过大带来的运维负担。齿轮箱上部集成了阀位指示结构，可直观反馈当前球体的转动角度，帮助运维人员快速判断阀门通断状态，箱体上预留的吊环结构可满足大口径阀门安装吊装时的受力需求，避免吊装过程中磕碰手轮或者密封面结构。从安装边界来看，该球阀的整体轴向尺寸经过管线排布优化，焊接端的坡口尺寸符合行业通用管线焊接标准，手轮的外伸半径预留了足够的操作空间，安装时无需额外为操作机构预留过大的管线间距，可适配紧凑排布的管廊安装场景。球体与阀座的密封结构采用硬密封适配设计，可耐受输送介质内的少量杂质冲刷，齿轮箱的密封结构可满足户外露天安装的防护需求，避免雨水、灰尘进入齿轮啮合面造成卡涩，保证长期运维过程中的操作顺畅度。在三维建模过程中，该结构完整还原了齿轮箱内部的齿轮啮合关系、手轮与输入轴的连接结构、阀体逐焊的焊缝位置、球体与阀座的配合公差，可直接用于管线排布的干涉校验、阀门操作机构的受力仿真、安装施工的工序模拟，为大口径管线的阀门选型、结构优化提供精准的三维数据支撑。
