往复式动力设备十字头连接组件结构

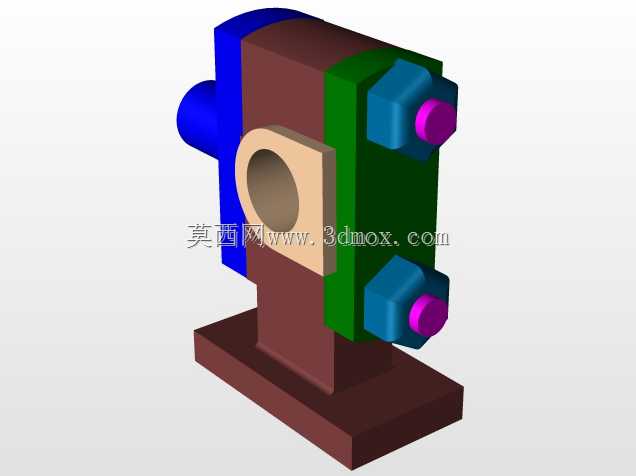

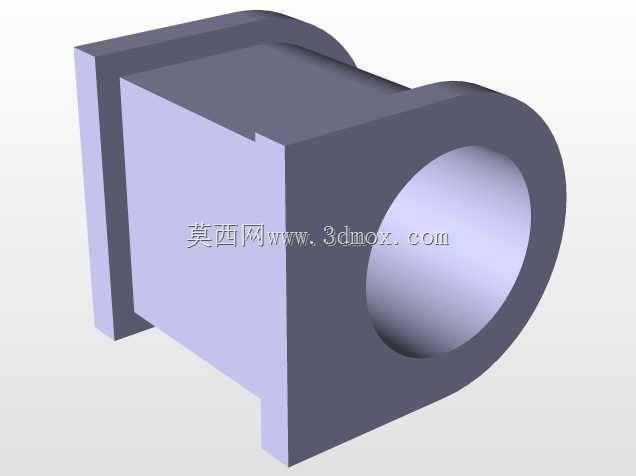

在往复式压缩机、长行程往复发动机的动力传递链路里，十字头组件是衔接活塞侧与曲柄连杆侧的核心中间构件，它的核心作用是把活塞承受的侧向压力完全承接消解，避免活塞直接与缸壁产生偏磨，大幅延长活塞环、缸套的服役寿命。从结构设计逻辑来看，这套组件采用分体式装配思路，主体承力座为带安装底座的一体式铸钢构型，底座预留的螺栓安装孔位可直接与设备机身滑道基准面贴合固定，安装时需保证承力座中心轴线与活塞运动轴线、曲柄销回转轴线的同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞或异常磨损。组件侧向设置的带衬套铰接孔，用于连接连杆小端，衬套采用铜基合金材质，预留0.03-0.05mm的配合间隙，保证铰接转动时的润滑油脂能形成稳定油膜，降低铰接副的摩擦损耗。组件另一侧的连接法兰通过两组对称布置的锁紧螺栓与活塞杆端实现刚性连接，螺栓预紧力需按照设备额定载荷的1.2倍计算取值，避免往复运动过程中出现连接松动。设计时特意将承力座的滑动面做了加宽处理，滑动面与机身滑道的接触面积比传统十字头结构提升约20%，可有效降低单位面积承压，适配更高载荷的往复工况。在安装边界上，组件整体的轴向尺寸需匹配机身滑道的有效行程长度，径向突出的螺栓头部需预留足够的避让空间，避免运动到上下止点时与机身内部加强筋产生干涉。滑动面的粗糙度需控制在Ra1.6以下，装配前需涂抹适配的高温润滑脂，保证初期磨合的顺畅性。这套结构的设计核心是在保证整体刚性的前提下，尽可能降低运动件的整体重量，减少往复惯性力带来的振动，因此承力座非受力区域做了局部减薄处理，在不降低结构强度的同时将组件整体重量控制在合理区间。铰接孔的位置度公差是整个组件加工的核心管控项，若位置度超差，会直接导致连杆运动轨迹偏移，引发整机振动超标、异常噪音等问题，加工时需以底座安装面为统一基准，一次装夹完成铰接孔与法兰连接面的精加工，避免二次装夹带来的基准误差。
