立式支腿结构带阀组管道膨胀容器

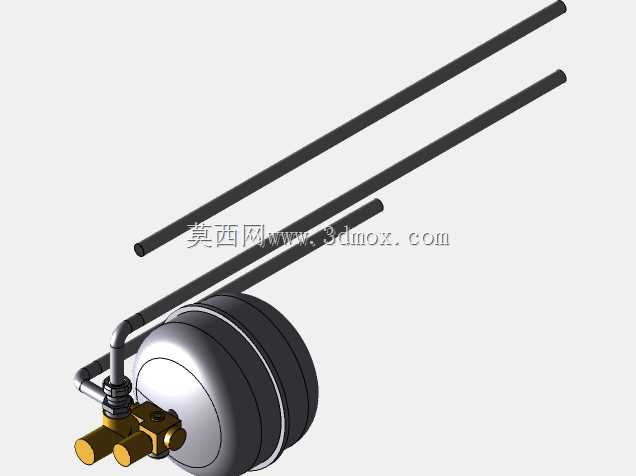

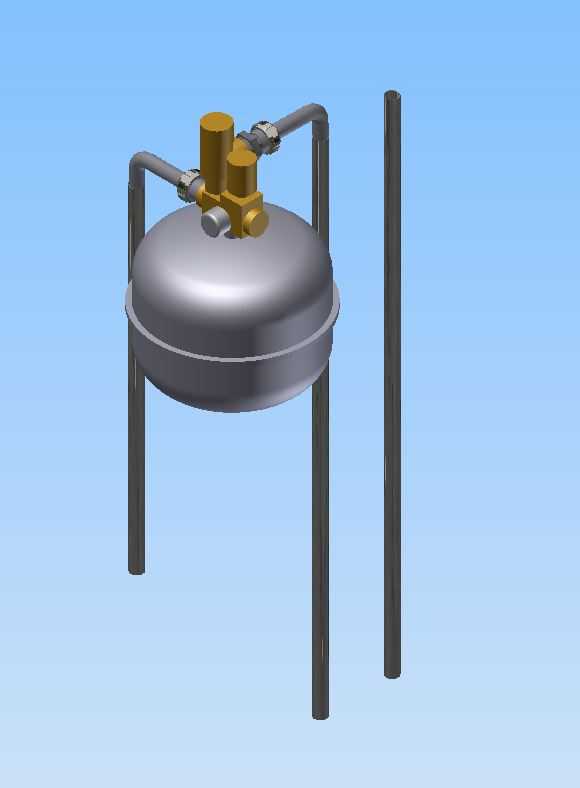

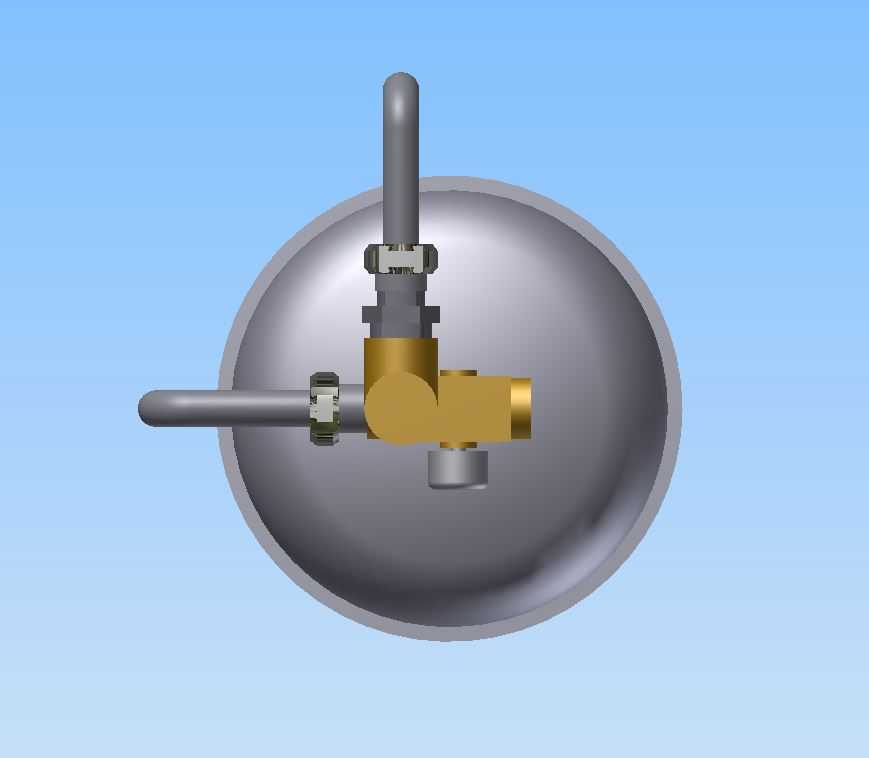

在闭式流体循环管路系统中，这类带支腿的膨胀容器是不可或缺的稳压配套部件，常见于暖通水循环、小型工业流体输送、工艺冷却回路的管段布设场景中，核心作用是吸纳管路内流体因温度变化产生的体积膨胀量，避免系统压力骤升造成密封件失效、管路焊缝开裂或是泵组过载损坏。不同于卧式安装的罐体结构，这款立式支腿结构的膨胀容器在设计时优先考虑了占地空间的适配性，三根等长的圆柱支腿直接从罐体下沿延伸至安装基面，无需额外焊接安装底座，支腿的排布角度经过受力校核，单根支腿的承重载荷预留了1.5倍的满载安全系数，即使在罐体充液、管路带压振动的工况下，也能保持整体结构的稳定性，不会出现侧倾风险。罐体顶部集成的黄铜阀组是整个部件的功能核心，包含了排气接口、压力检测接口以及膨胀介质导流接口，阀组的接口位置做了同轴度公差约束，和外接管道对接时无需额外调整角度，配套的弯管走线顺着罐体弧面排布，既减少了管路的弯折应力，也避免了外接管道突出罐体轮廓过多，压缩现场安装的操作空间。从设计思路来看，罐体主体采用上下碟形封头拼焊的结构，相比直筒加平盖的结构，碟形封头的承压应力分布更均匀，相同壁厚下能承受更高的系统工作压力，同时罐体的焊缝位置避开了支腿的焊接点位，避免多道焊缝重叠造成的应力集中问题，减少长期带压运行下的焊缝疲劳开裂风险。安装边界方面，罐体的最大外径控制在常规管廊支架的适配宽度范围内，支腿的底部预留了地脚螺栓固定的通孔尺寸，外接管道的接口高度匹配常规工业管路的架设高度，安装时不需要额外抬高或是降低管段高度，能直接串入现有管路系统中。顶部阀组的操作空间预留充足，日常巡检时可以直接在罐体正面完成排气、压力检测的操作，不需要拆卸周边的管路护板或是其他遮挡部件。在实际选型适配时，这款容器的容积匹配中小流量的循环回路，既不会因为容积过小无法完全吸纳膨胀量，也不会因为容积过大造成系统补液时间过长、初始稳压速度慢的问题，罐体内部没有额外的复杂分隔结构，流体进入罐体后可以快速完成压力释放，不会出现局部滞流造成的介质沉积问题，适配水、低粘度导热油等多种常规工业流体介质。
