八英寸管线用工字形立杆扁管支撑装置

这款支撑装置主要面向工业厂区工艺管线排布、公用工程管路架设场景设计，适配公称尺寸八英寸的扁管类管线固定需求，常见于化工装置管廊局部支撑、动力车间压缩空气管路布设、厂区循环水扁管管线架设等工况，用来抵消管线运行中产生的径向振动、热胀冷缩位移带来的附加应力，避免管线因长期受力不均出现焊缝开裂、接口渗漏等问题。

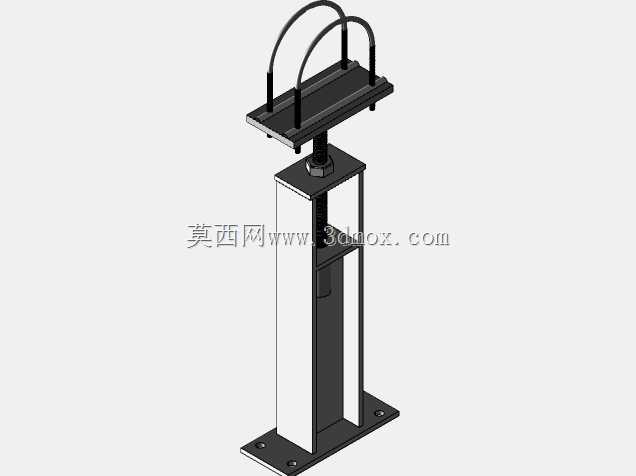

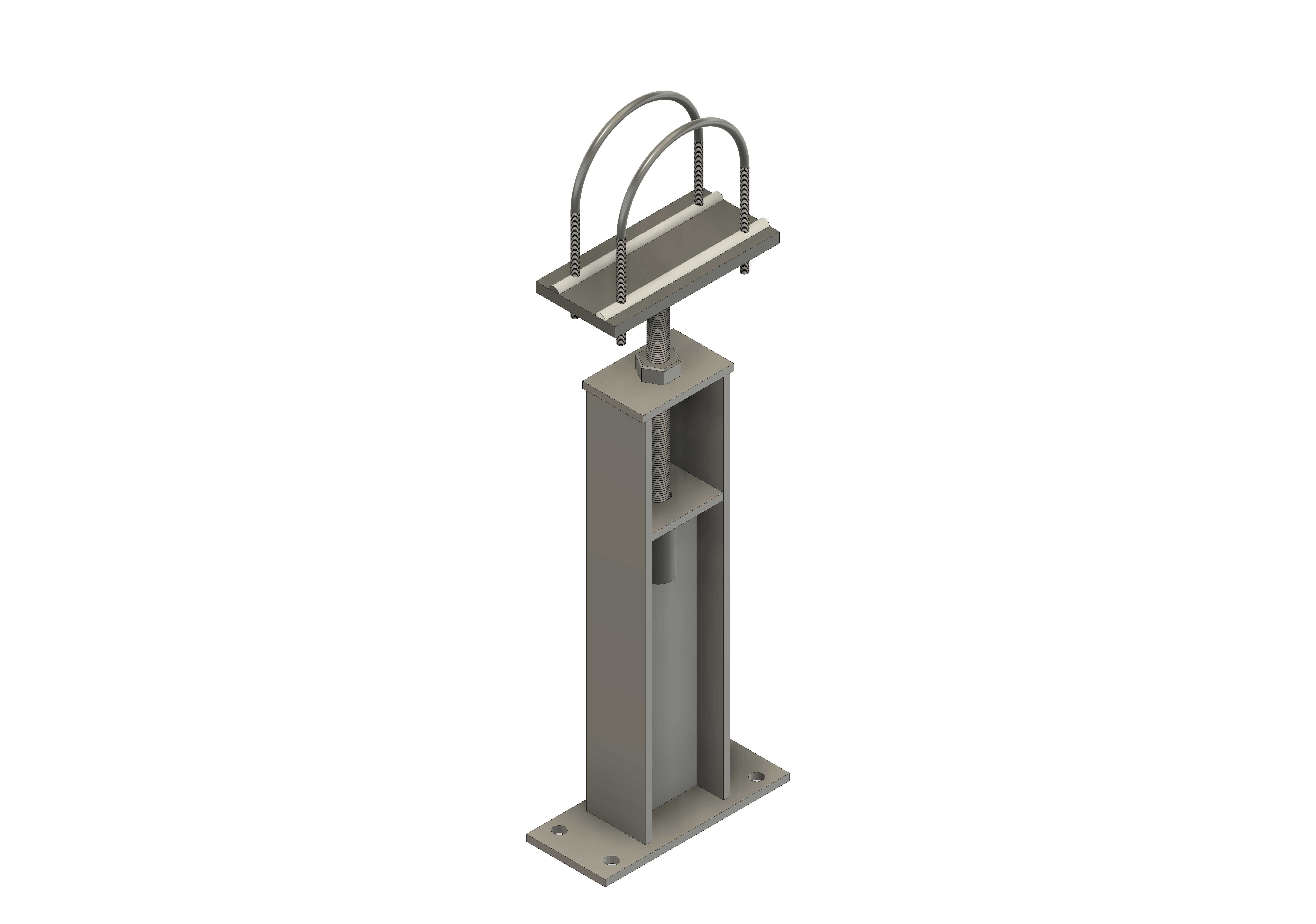

从结构设计逻辑来看，装置采用工字形截面的立式承载杆作为主体受力构件，相比等截面方管立杆，工字形截面在同等耗材重量下具备更高的抗弯截面模量，可承受更大的管线竖向荷载与水平方向风载、振动荷载，立杆内部设置可调节升降的内芯结构，能够根据现场管线实际安装高度在一定范围内调整支撑顶面标高，适配现场安装时的土建基础标高误差、管线预制尺寸偏差，减少现场切割焊接的二次加工作业量。立杆底部采用方形安装法兰板，板上预留四个对称布置的螺栓安装孔，可通过膨胀螺栓或预埋螺栓直接固定在混凝土基础、钢结构平台梁面上，安装边界清晰，法兰板与立杆之间设置三角加劲肋，强化根部连接强度，避免长期受载后根部焊缝出现疲劳开裂。

顶部的管线夹持部位采用双U形弧形抱箍配合弧形托板的结构，托板弧度与八英寸扁管的外轮廓弧度完全匹配，抱箍采用圆钢弯制而成，安装时抱箍跨骑在管线上方，两端通过锁紧螺母与托板连接固定，可根据管线实际外径微调锁紧力矩，既保证夹持稳定性，又不会因锁紧力过大造成管线外表面防腐层破损。托板下方设置回转调节结构，可在小范围内调整托板的水平角度，适配管线安装时的小角度偏斜，避免支撑部位出现应力集中。

在实际选型应用中，需要注意该支撑装置的安装边界：底部法兰板的安装平面需要保证水平度偏差不超过千分之三，升降调节完成后需要将立杆侧面的锁紧螺栓完全锁死，防止运行中出现高度滑移；抱箍锁紧时需要在管线与托板、抱箍接触部位垫入3mm厚的橡胶减震垫，进一步吸收管线运行中的振动能量，降低振动向基础传递的效率。整个装置的结构受力路径清晰，管线荷载通过托板传递到升降内芯，再通过工字形立杆传递到底部法兰，最终分散到安装基础上，各部件的受力计算均按照管路支吊架设计规范取值，可满足长期连续运行的工况要求，无需频繁维护检修。
