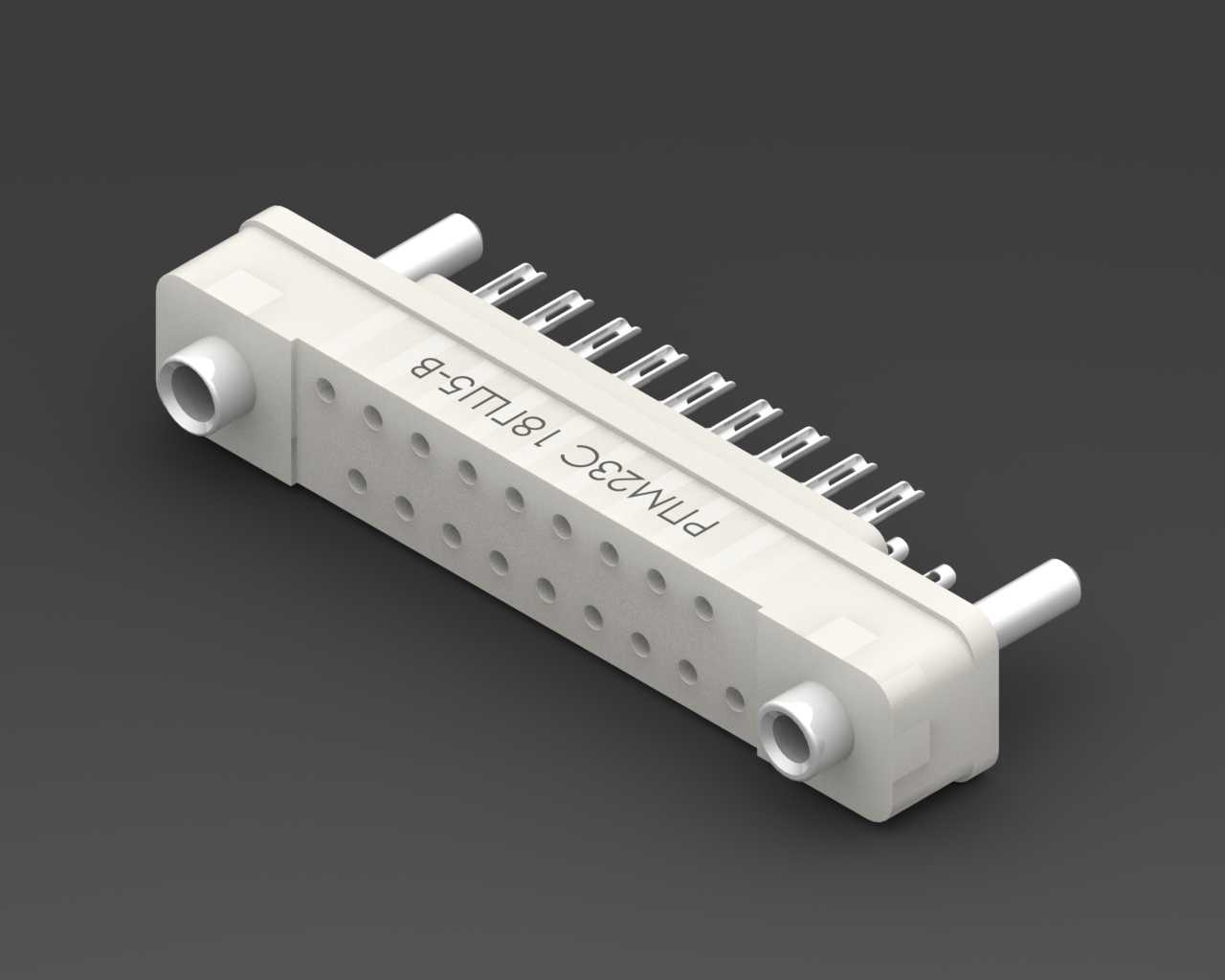

俄标矩形多针电连接器结构设计

这款多针矩形电连接器，主要面向工业控制、机载设备、通讯机柜内部的板间或线板信号传输场景，在强振动、温差波动较大的工业环境下，仍能保持稳定的接触导通性能，避免信号中断或接触不良引发的设备故障。从结构设计来看，主体采用耐高温绝缘工程塑料作为基座材质，基座上均匀排布18个镀金接触插针孔位，孔位间距严格遵循俄标连接器尺寸规范，相邻孔位之间设置绝缘隔断筋，防止高压工况下出现极间爬电、击穿问题。基座两端集成金属导向定位柱，安装时可先通过定位柱与对接端的定位孔完成预对位，避免插针错位弯折，定位柱同时承担安装固定的受力作用，可通过法兰压片或卡簧将连接器本体固定在设备面板或PCB板上，安装边界预留足够的操作空间，适配常用的M2规格固定螺钉。接触件采用弹性插孔与刚性插针配合结构，插针尾部设计为焊杯结构，可直接焊接导线或适配PCB直插焊盘，焊杯内壁做镀锡处理，提升焊接浸润性，减少虚焊风险。基座侧面的定位凸台与防呆槽设计，可彻底杜绝反插问题，装配时只有方向对齐才能顺利插合，避免反向插合损坏接触件。连接器的插合面设计有密封胶圈安装槽，选配对应规格密封圈后可实现IP65级防护，满足户外设备、潮湿工况下的使用需求。建模过程中严格还原实物的装配公差，插针与基座的配合间隙控制在0.02mm以内，导向柱与对接孔的间隙设置为0.1mm，既保证插合顺畅，又避免配合过松导致的接触晃动。整体外形为长条形矩形结构，相比圆形连接器在相同针数下占用的面板面积更小，适合高密度排布的机柜内部使用，基座表面的防滑纹理设计，方便手动插拔操作时施力，无需额外工具即可完成快速拆装。接触件的接触压力经过结构校核，单针接触力不小于0.5N，保证在10G加速度的振动工况下，接触电阻波动值不超过5mΩ，满足工业级设备的可靠性要求。
