工业离心抽风机SolidWorks设计模型

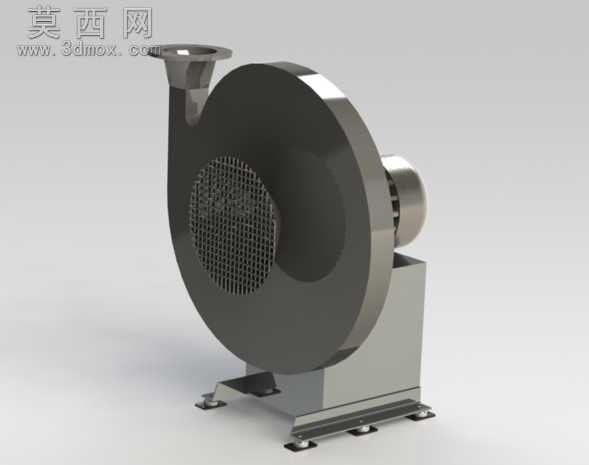

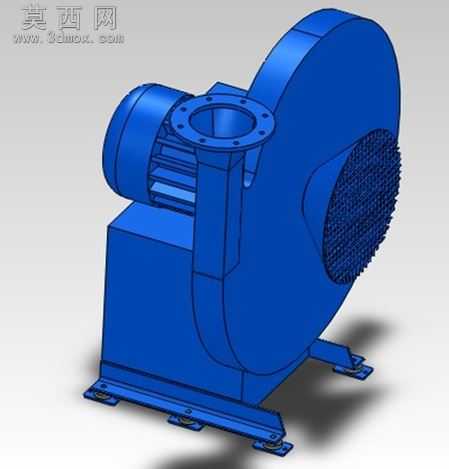

本模型为工业离心式抽风机三维设计作品，采用SolidWorks完成全参数化建模，整体结构还原度高，可直接用于方案展示、结构校核与教学演示。建模过程中严格遵循工业风机的实际设计逻辑，首先完成核心蜗壳流道的曲面构建，通过放样、曲面剪裁与加厚操作形成光滑的蜗壳腔体，保证气流在腔体内的流动路径符合离心风机的气动设计要求，进风口采用法兰连接结构，预留标准螺栓安装孔位，可直接对接通风管路，法兰端面做了密封槽结构设计，还原实际安装的密封需求。叶轮部分采用多叶片离心式结构，叶片通过圆周阵列完成排布，与轮毂、后盘做了合并布尔运算，保证叶轮整体的结构完整性，同时还原了叶轮与电机轴的连接键槽结构，可直观展示动力传递路径。驱动端采用标准工业电机外形建模，还原了电机散热筋、接线盒、端盖等细节结构，电机与蜗壳之间设计了独立的安装支架，支架底部设置带脚轮的支撑底座，脚轮带锁止结构，既满足设备移动转运的需求，也可在工作位置实现固定，底座与蜗壳、电机的连接位置均做了加强筋设计，提升整体结构的刚性。渲染阶段采用金属漆面材质模拟风机外壳的工业涂装效果，金属部分赋予磨砂金属材质，进风口法兰做镀锌金属质感处理，整体光影效果贴合工业设备的真实质感，模型各部件均做了独立装配约束，可实现爆炸视图展示、运动干涉检查等操作，完整还原了工业抽风机从动力输入、气流增压到管路输出的全结构逻辑，可作为暖通设备设计、风机结构教学的参考素材，也可用于工业场景的三维可视化搭建。
