90毫米电动涵道风扇结构设计

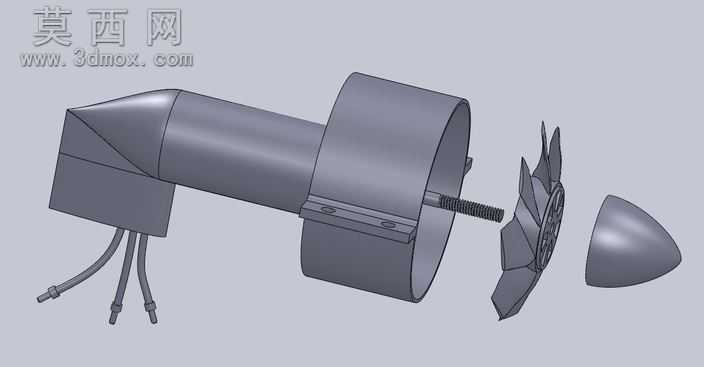

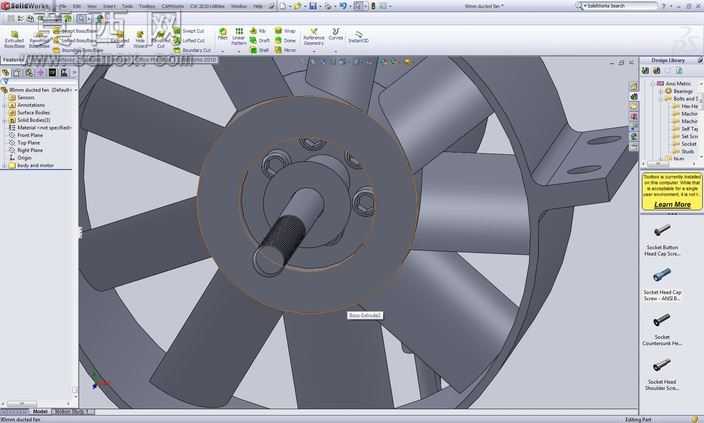

本作品为适配无线电控制航模设计的90毫米规格电动涵道风扇，整体建模过程围绕航模动力的实际使用需求展开，在三维建模阶段严格遵循真实涵道动力的尺寸比例规范，首先完成涵道外筒的主体结构搭建，外筒两侧预留安装固定支耳，可直接适配航模机身的安装位，保证装配时的定位精度。扇叶部分采用多叶片曲面造型设计，建模时反复调整叶片的扭角与曲面弧度，兼顾进气效率与动平衡表现，避免高速运转时产生不必要的振动；中心导流锥采用金属质感材质渲染，还原真实金属整流件的光泽质感，既可以梳理进气气流减少紊流，也能对内部电机结构起到防护作用。模型尾部预留电机接线引出位，匹配内转子EDF电机的安装尺寸，可适配12S电池供电工况，设计目标转速可达54000rpm，能够为航模提供充足的推力输出。建模过程中对各零部件的装配公差做了预留设计，所有配合位的尺寸都经过校验，既保证零件之间可以顺利装配，也避免间隙过大导致的运转晃动问题。渲染阶段针对不同部件赋予了差异化材质：涵道外筒与扇叶采用哑光黑色工程塑料材质，还原航模配件常用的尼龙材质质感，中心导流锥做抛光金属材质处理，接线部分做镀金接头的材质表现，整体渲染效果贴近真实产品的视觉观感。设计过程中参考了成熟商用涵道动力的结构逻辑，在保证结构强度的前提下尽可能做了轻量化处理，避免不必要的重量增加影响航模的飞行表现，所有零件结构都具备实际加工可行性，可直接用于3D打印验证或者开模生产参考，既可以作为航模动力组件使用，也可作为小尺寸高速涵道结构的设计参考案例。
