拉杆式双作用标准气缸结构设计

这款拉杆式气缸的结构设计，完全围绕气动系统的直线执行需求展开，在自动化生产线、工装夹具、物料推送工位都有极高的适配性。从实际使用场景来看，这类气缸常被用于轻工包装线的工件推料、装配工位的工件压紧、检测线的工件顶升移位，相比电动执行器，它的响应速度更快，维护成本更低，在气源稳定的工况下能实现百万次以上的往复动作寿命。

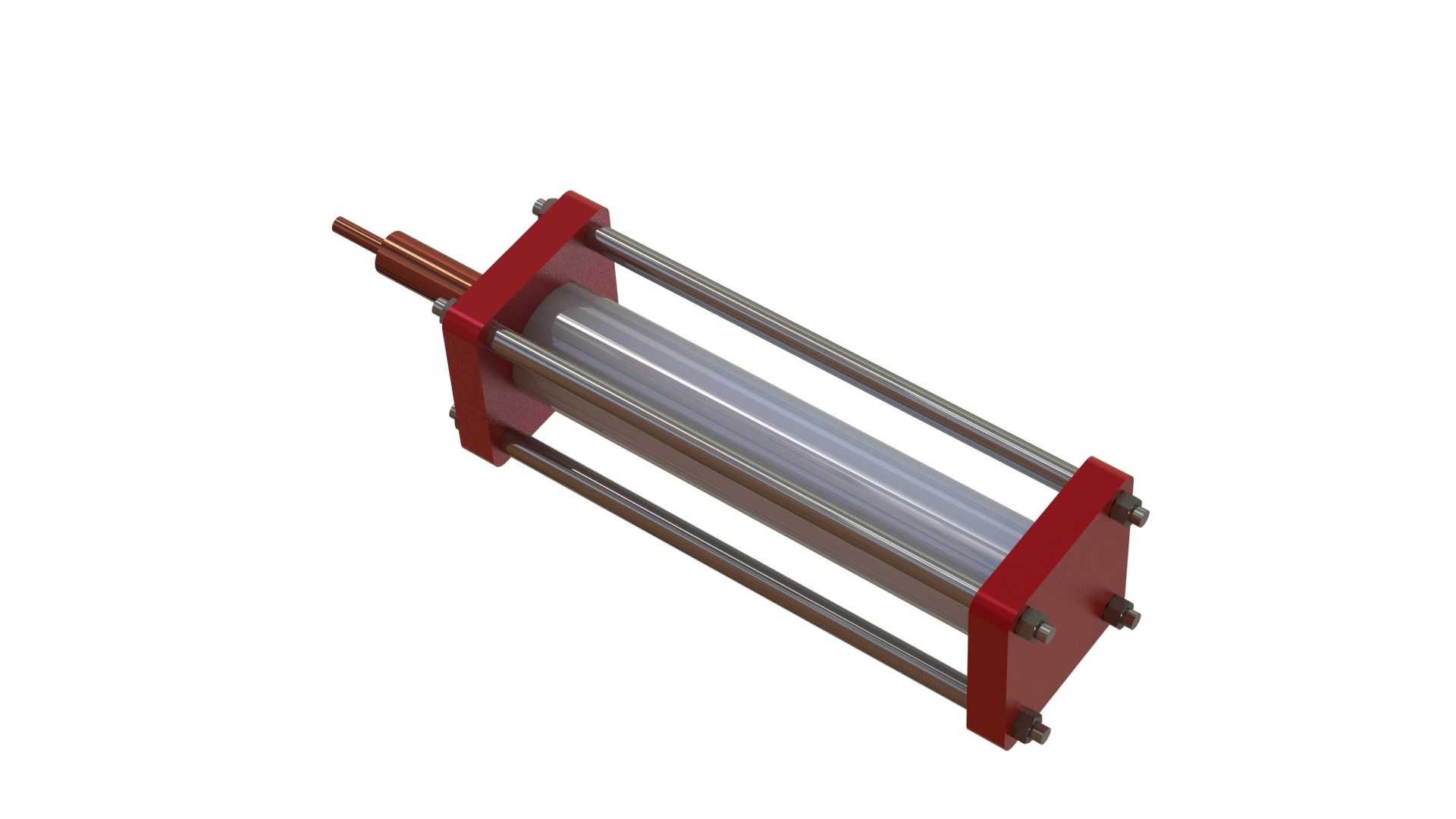

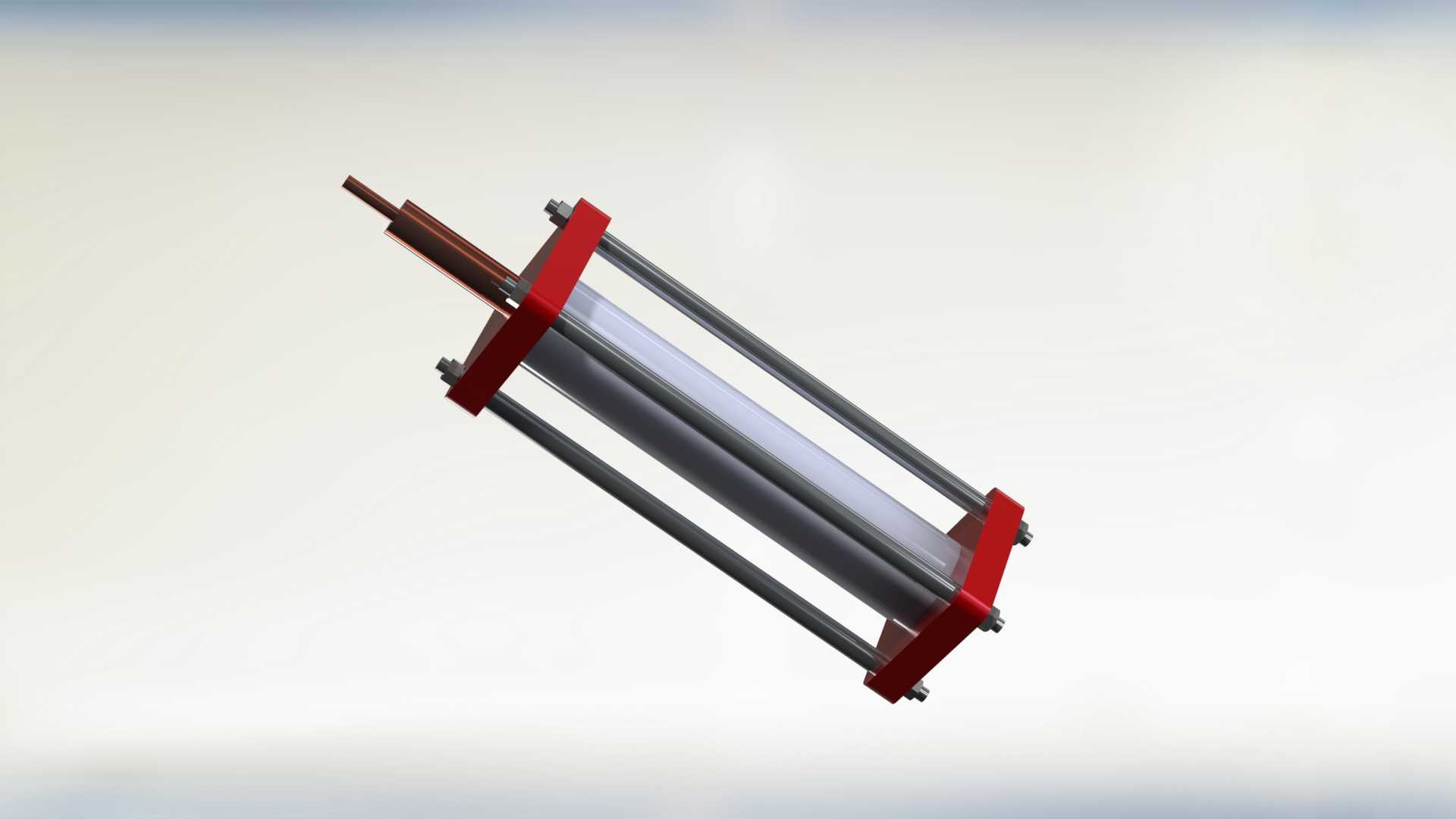

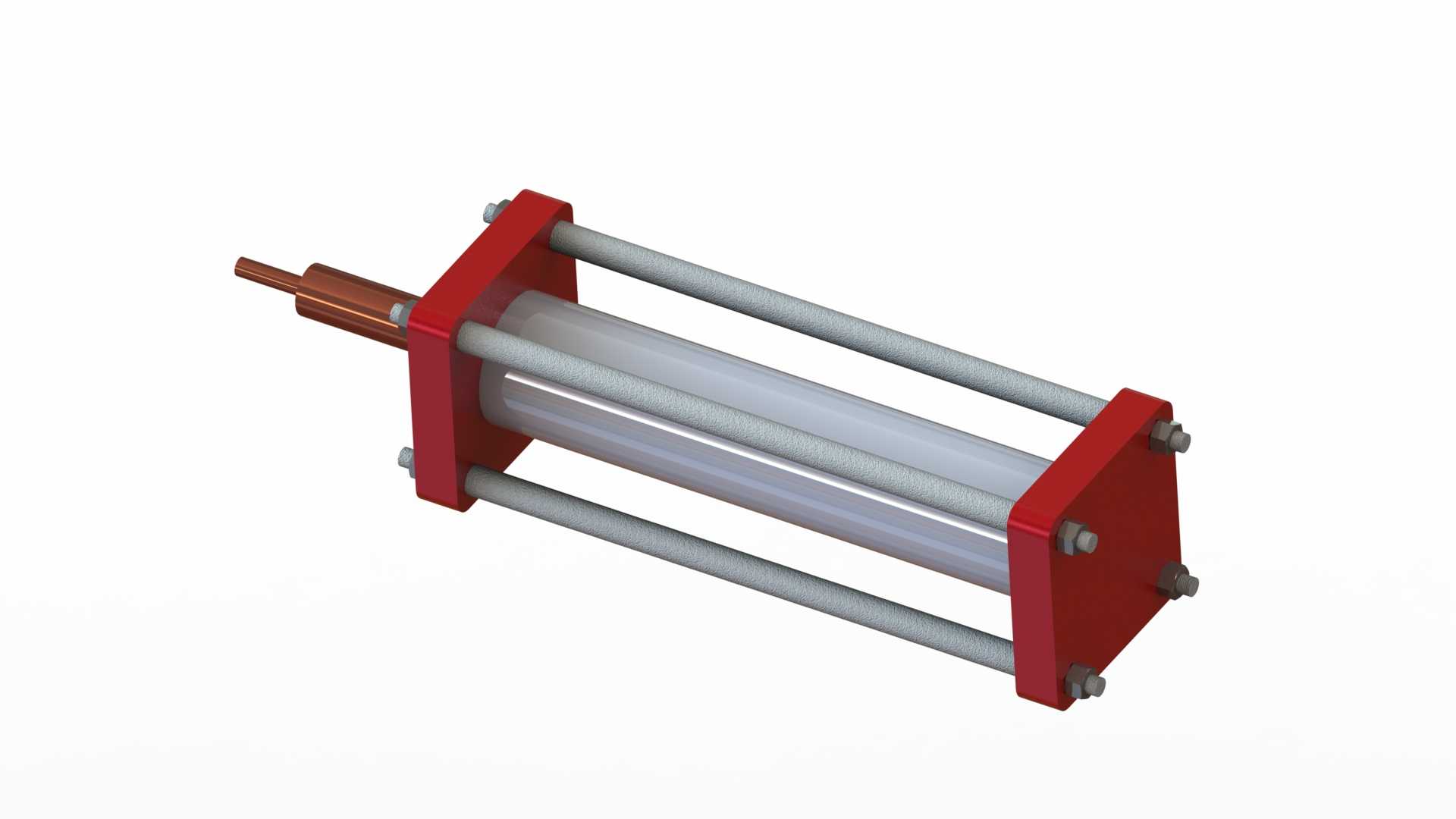

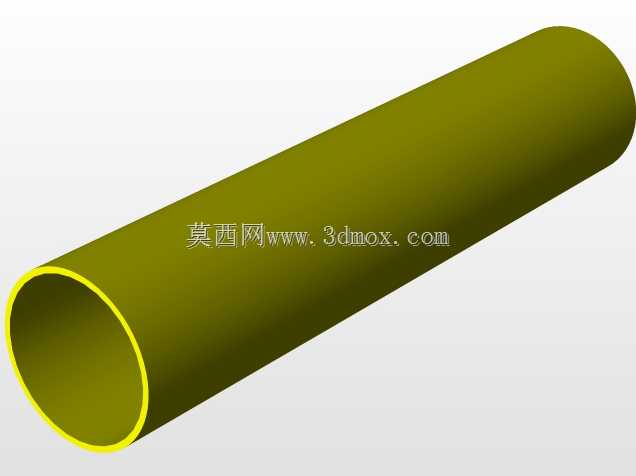

设计层面采用了经典的四拉杆锁紧结构，四根平行布置的金属拉杆贯穿前后端盖与缸筒，通过两端的锁紧螺母施加预紧力，既保证了缸筒与端盖之间的密封可靠性，也让整体结构的抗侧向负载能力优于拉杆内置的紧凑型气缸，在存在小幅径向偏载的工位也能稳定工作，不会轻易出现端盖渗漏、拉杆变形的问题。缸筒采用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以下，能大幅降低活塞密封圈的滑动磨损，减少动作过程中的爬行卡顿问题。

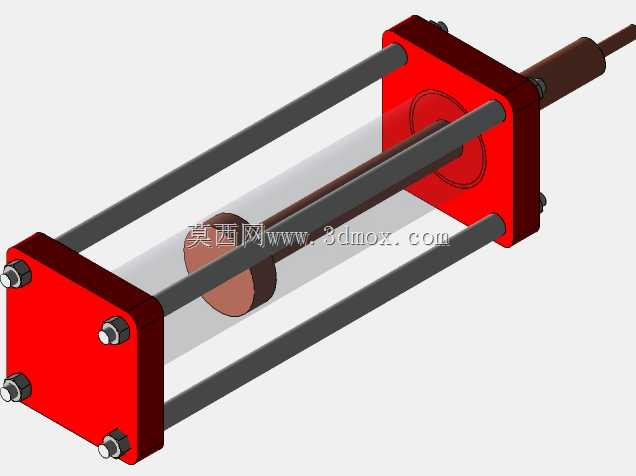

活塞部分采用双向密封结构，搭配耐磨导向环，既可以实现无杆腔、有杆腔的气压隔离，也能为活塞杆提供稳定的径向支撑，避免活塞杆伸出过程中出现偏磨。活塞杆表面做了镀硬铬处理，硬度达到HV600以上，能抵御常规工况下的粉尘、切削液腐蚀，外露部分的防尘圈采用双唇口结构，能有效阻挡外界杂质进入缸筒内部，延长密封件的更换周期。前后端盖都设置了标准的气口接口，可直接搭配快插接头连接气源管路，端盖内部集成了缓冲节流结构，在活塞运行到行程端点前，能通过封闭气垫实现柔性减速，避免活塞硬撞击端盖产生噪音与结构损伤，无需额外加装外置缓冲器就能满足大部分中高速往复工位的使用需求。

安装边界上，这款气缸的外形遵循通用气动元件的安装尺寸规范，前后端盖预留了标准的通孔安装位，既可以通过端盖通孔做轴向固定，也能搭配对应的附件实现前法兰、后法兰、中摆轴、脚架等多种安装方式，活塞杆端部设置了标准内螺纹接口，可直接连接浮动接头、连接头、推板等执行附件，不需要额外做转接加工。从尺寸适配性来看，缸径、行程参数覆盖了常规气动系统的常用推力区间，在0.5MPa的标准工作气压下，能输出对应缸径匹配的轴向推力，完全满足大部分工业工位的直线推压、移位、夹紧需求，建模过程中所有配合尺寸都遵循行业通用公差规范，密封槽尺寸、拉杆孔位、气口螺纹都和市面主流同规格气缸完全互换，不管是做新设备设计还是旧设备备件替换，都能直接适配，不需要重新调整安装位的结构尺寸。
