螺旋型节能荧光灯结构设计方案

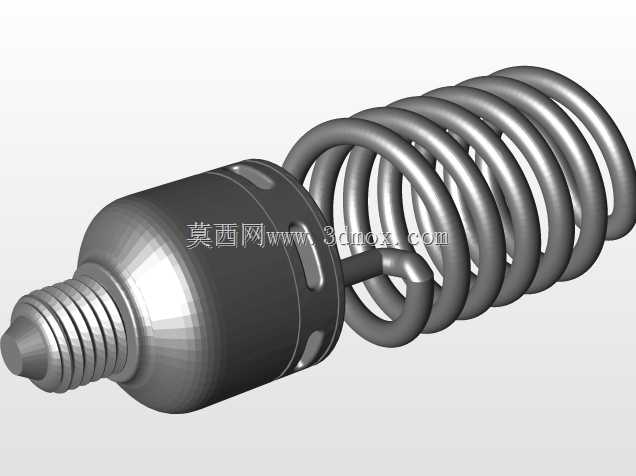

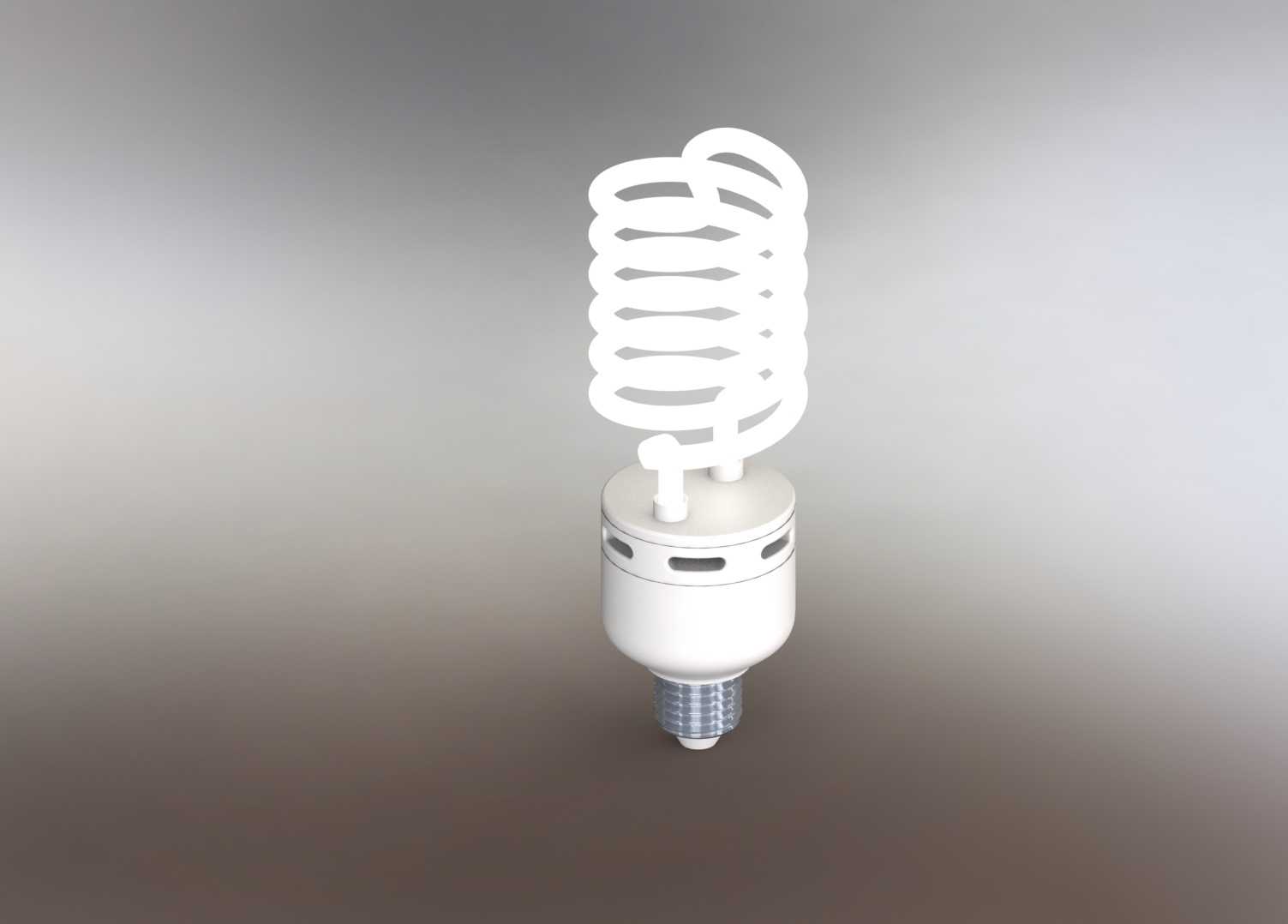

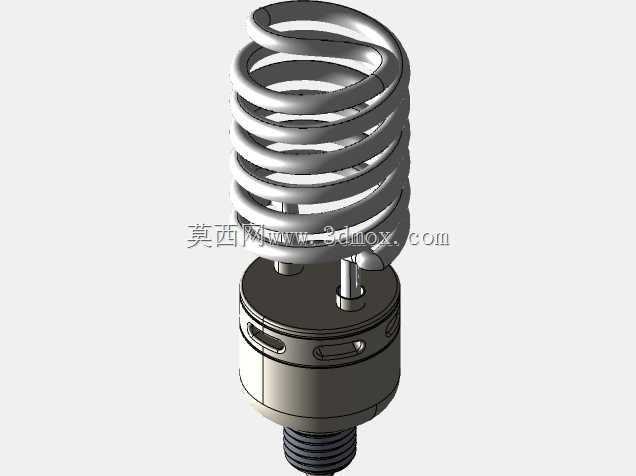

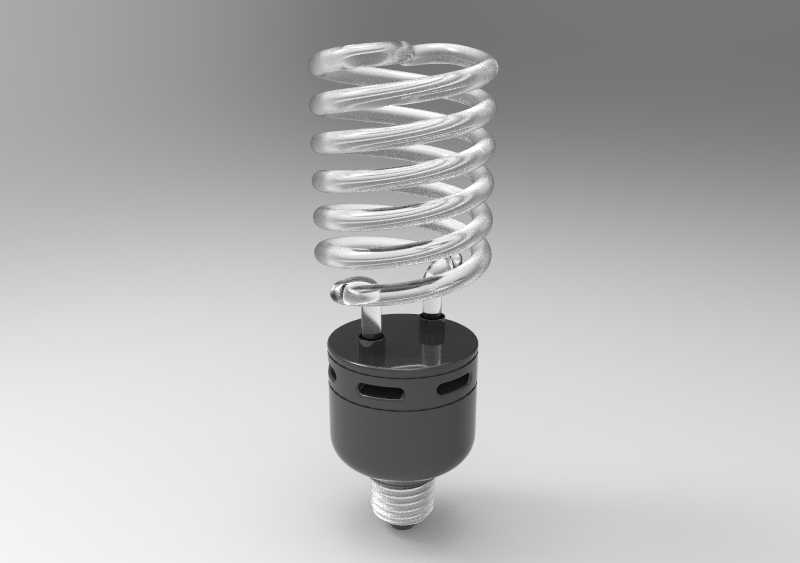

日常民用与商用场景里，这类螺旋结构的紧凑型荧光灯，常被用于替换传统白炽灯，适配常规E27螺口灯座，在楼道、办公室、家庭居室、小型商铺等对照度有基础要求、又需要兼顾能耗控制的照明场景中使用。不同于直管荧光灯的长条形结构，螺旋盘绕的灯管设计，能在有限的竖向空间内排布更长的放电管段，在缩小整体产品体积的同时，保证足够的发光弧长，维持稳定的光通量输出，不需要额外搭配镇流器外壳的大尺寸腔体，整体外形和传统白炽灯的安装尺寸接近，能直接适配原有白炽灯的安装位，不需要对原有灯座、灯具结构做改造，替换成本极低。设计过程中，首先要确认螺口灯头的安装边界尺寸，螺纹部分要符合通用螺口灯座的配合公差，保证旋入时的顺畅度，同时灯头尾部的触点位置要和灯座内部的导电弹片精准对齐，避免出现接触不良、通电闪断的问题。灯座上部的塑料壳体部分，需要预留内部电子镇流器的安装空间，壳体上开设的通风槽，要兼顾散热与防尘的需求，既要让镇流器工作产生的热量能及时散出，避免长期高温加速电子元件老化，也要防止大颗粒灰尘进入壳体内部，造成电路短路的隐患。螺旋灯管的盘绕螺距需要经过反复校核，螺距过大则整体灯管高度超标，无法适配小型灯罩的内部空间；螺距过小则灯管管壁之间距离太近，工作时热量集中堆积，会加速灯管荧光粉的老化速度，缩短整体使用寿命。灯管和下部塑料壳体的连接部位，要做密封固定处理，既要保证灯管安装的垂直度，避免安装后灯管歪斜影响灯具装配，也要防止搬运、安装过程中灯管受外力晃动，造成管脚和内部电路的连接脱开。实际建模时，螺旋灯管的曲面要保证管壁厚度均匀，避免出现局部壁厚过薄导致的结构强度不足问题，同时灯管末端的电极引脚位置，要和壳体内部的电路安装位精准对位，减少装配时的导线弯折角度，提升生产装配的效率。这类灯具的整体重量控制也很关键，过重的产品会增加灯座的承重负担，长期使用可能出现灯座松动脱落的风险，因此在保证结构强度的前提下，壳体部分的壁厚要做合理优化，在满足抗冲击、耐高温要求的同时，尽可能降低整体重量。
