带螺栓连接支座的球形容器结构设计

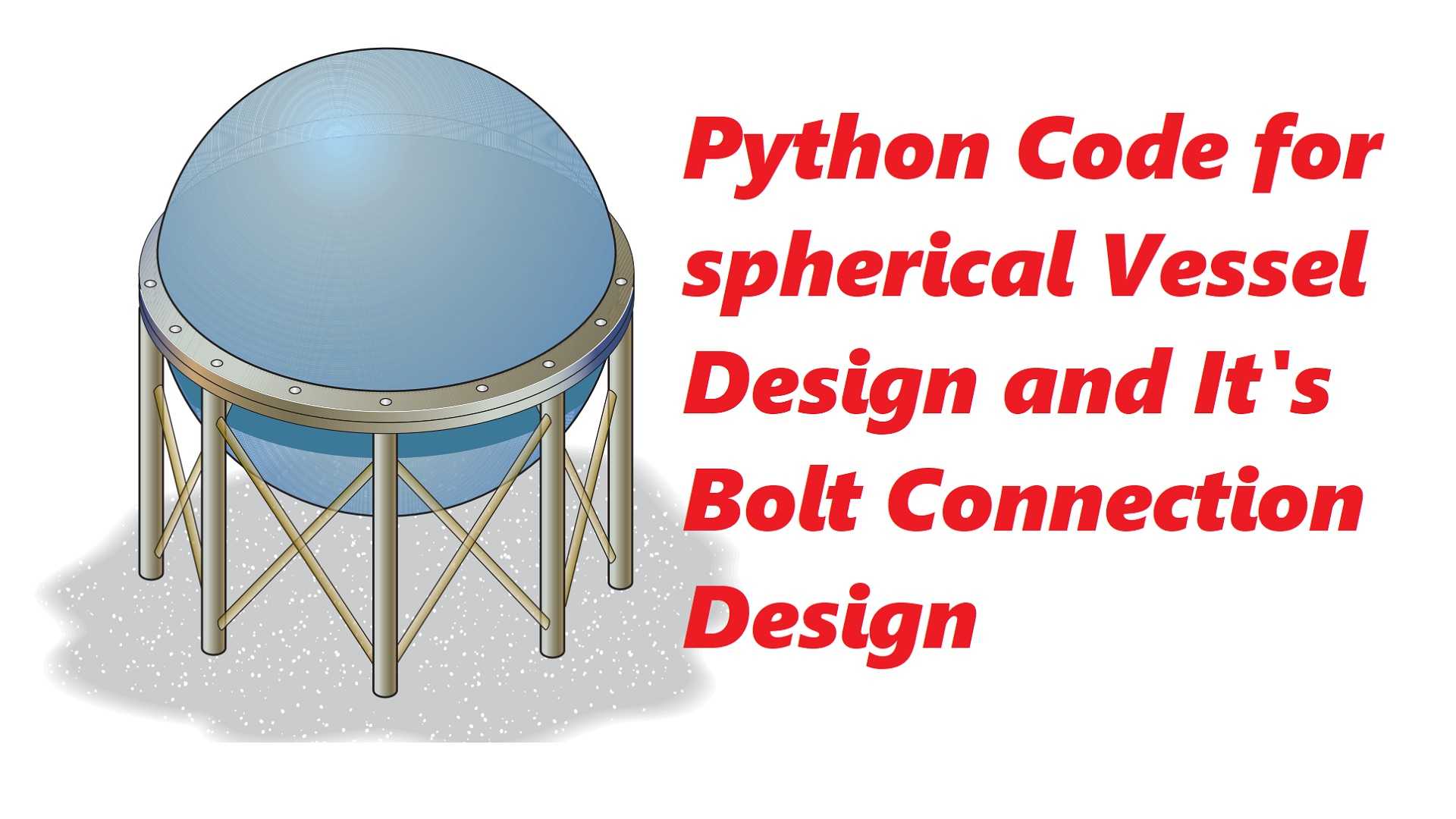

球形容器在化工、能源、储运领域应用广泛，相比同容积的圆筒形容器，其在相同内压工况下壁面应力分布更均匀，单位容积耗材量更低，常被用于储存高压气态、液态介质，也可作为小型反应单元用于中试级化工流程。本次设计的球形容器配套了型钢焊接支座与法兰式螺栓连接结构，可直接适配中小型工业现场的安装需求。

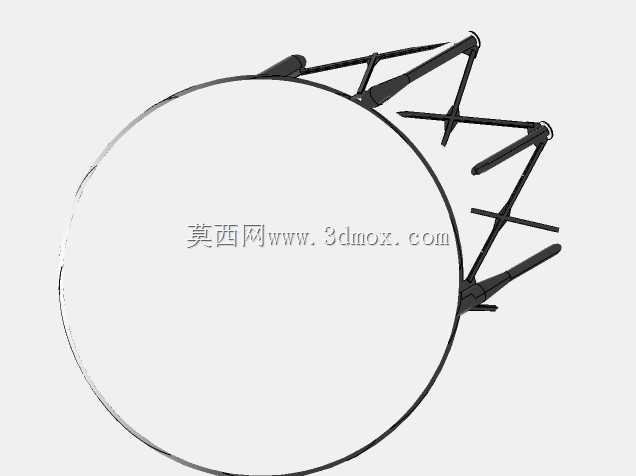

从结构功能来看，球壳本体为承压核心部件，设计过程中需结合设计压力、介质特性、材料许用应力计算最小壁厚，同时预留足够的腐蚀裕量，避免长期使用过程中介质冲刷、腐蚀导致壁面减薄引发泄漏风险。支座采用多根立柱搭配交叉斜撑的桁架式结构，可均匀分散球壳自重与内部介质重量带来的载荷，斜撑的交叉布置可抵消水平方向的风载、设备运行振动带来的侧向力，避免支座失稳。球壳与支座的连接位置采用环形法兰配合紧固螺栓的结构，法兰面加工有密封槽，可搭配垫片实现静密封，螺栓沿法兰环向均匀排布，预紧过程中需对称分次拧紧，保证法兰面各位置压紧力一致，避免局部密封失效。

设计过程中需重点关注安装边界尺寸，支座底部的支脚预留了地脚螺栓安装孔，可直接与现场混凝土基础或钢制平台固定，球壳顶部可根据工艺需求预留接管接口，用于介质进出、压力检测、安全附件安装。整体结构的重心落在支座支撑面的形心位置，可保证设备运行过程中的稳定性，避免偏心载荷导致的局部应力集中。螺栓连接结构的设计需考虑后期检修拆卸需求，法兰与球壳的焊接位置做了圆滑过渡处理，减少焊接应力集中，螺栓规格的选取需结合内压产生的轴向力、密封所需的预紧力综合计算，保证操作工况下螺栓有足够的强度余量，同时避免预紧力过大压坏密封垫片。

这类带标准化支座的球形容器，可直接用于中小型工业现场的介质储存单元，也可作为模块化装置的组成部分，搭配外部管线、检测仪表快速集成到工艺系统中，结构设计兼顾了承压可靠性与安装便捷性，支座的桁架结构在保证支撑强度的同时尽可能减少了材料用量，降低整体设备自重。
