管道连接用双圈盲板结构设计

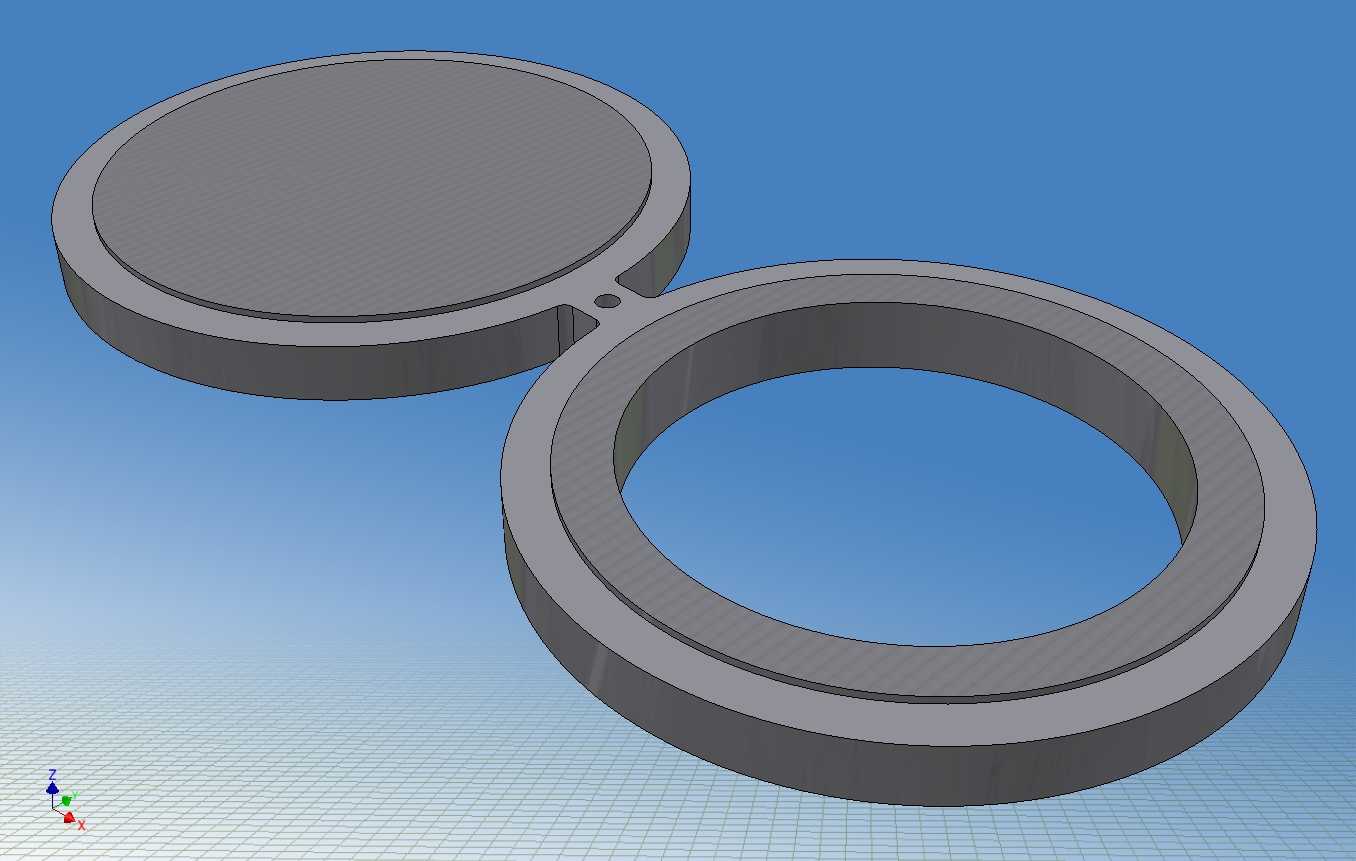

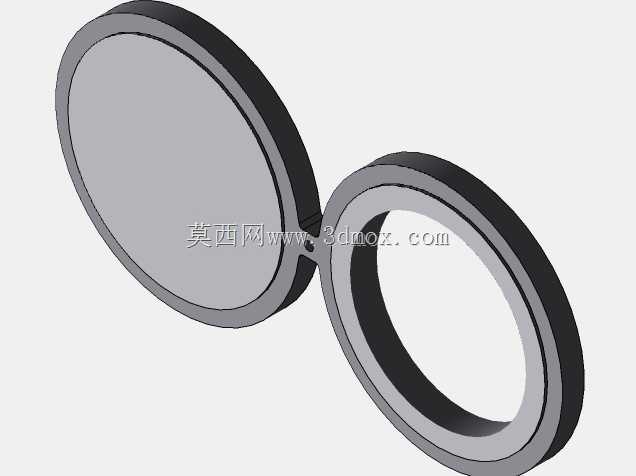

在工业管路系统的运维与改造作业中，盲板是实现管路分段隔离、介质封堵的核心承压配件，这款双圈结构盲板主要应用于公称压力600磅级的管路接口场景，适配右侧方位的管线接驳需求，常出现在石化输送管线、市政给排水主干管、工业循环水系统的检修段位置，用于在不停工整体系统的前提下，隔离待检修管段的介质流通，避免介质泄漏引发的作业风险。从结构设计来看，这款盲板采用连体式双圈结构，一侧为实心封堵板面，一侧为同规格通径环圈，两者通过窄连接筋连为一体，连接筋上预留定位小孔，这种设计的核心优势是在管路切换作业时，无需将盲板整体从法兰接驳位完全拆除，只需松开法兰紧固螺栓后，沿连接筋的铰接位转动盲板，即可在封堵状态与导通状态之间快速切换，相比传统分体式盲板与垫片的组合，能大幅降低切换作业的零件遗失风险，减少法兰对位的调整工作量。实心封堵侧的板面做了多层台阶式密封结构，外圈的凸台尺寸与配对法兰的密封槽完全匹配，安装时可嵌入法兰密封槽内，配合密封垫片实现径向与端面的双重密封，能承受高压工况下的介质冲击，避免密封面受压不均导致的渗漏问题；通径环圈侧的内径与对应管路的通径完全一致，环圈的厚度与实心封堵侧的密封面厚度保持统一，切换到导通状态时，环圈可作为法兰间的支撑间隔件，保证法兰连接的间距一致，避免螺栓紧固后出现法兰偏斜的问题。设计过程中，整体外形的外圆尺寸严格匹配对应规格法兰的螺栓孔分布内径，安装时不会与法兰螺栓发生干涉，连接筋的宽度经过受力校核，既保证转动时的结构强度，不会在扳动过程中发生弯折断裂，又不会超出法兰的外沿边界，避免影响外部保温层的包覆作业。盲板的厚度尺寸根据600磅级的承压要求计算得出，实心板面的承压面做了平面度处理，表面粗糙度满足金属密封或垫片密封的安装要求，切换作业时，只需将法兰撑开至略大于盲板厚度的间隙，即可转动盲板完成状态切换，无需完全拆卸所有法兰螺栓，能大幅缩短管线检修切换的作业时长，降低高空或狭窄管廊内的作业难度。
