七引脚双列直插电子元器件封装结构

项目分类:3D模型 发布时间:2021-09-02 ID:261960
  • 七引脚双列直插电子元器件封装结构
  • 七引脚双列直插电子元器件封装结构
  • 七引脚双列直插电子元器件封装结构
  • 七引脚双列直插电子元器件封装结构
  • 七引脚双列直插电子元器件封装结构

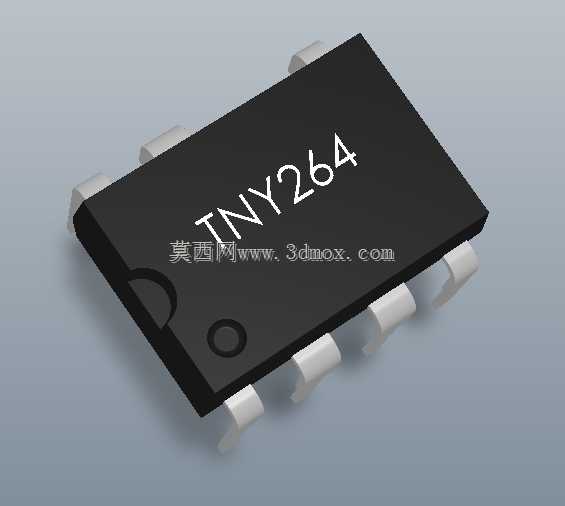

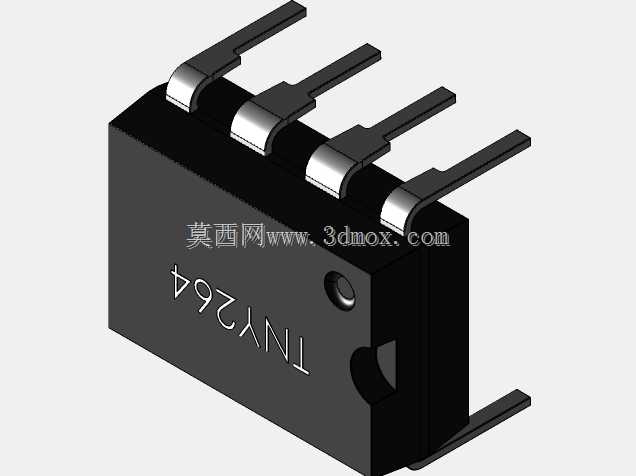

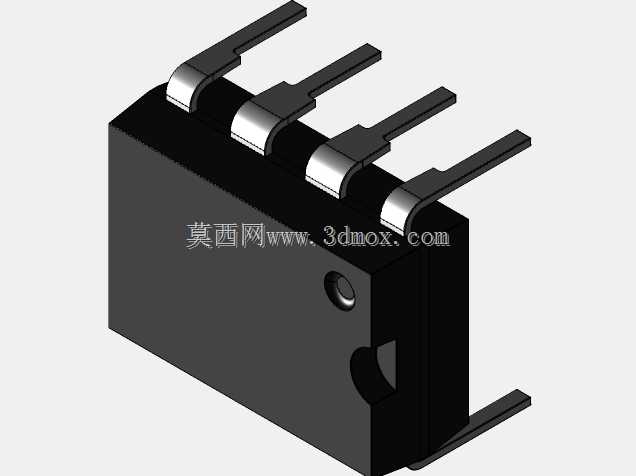

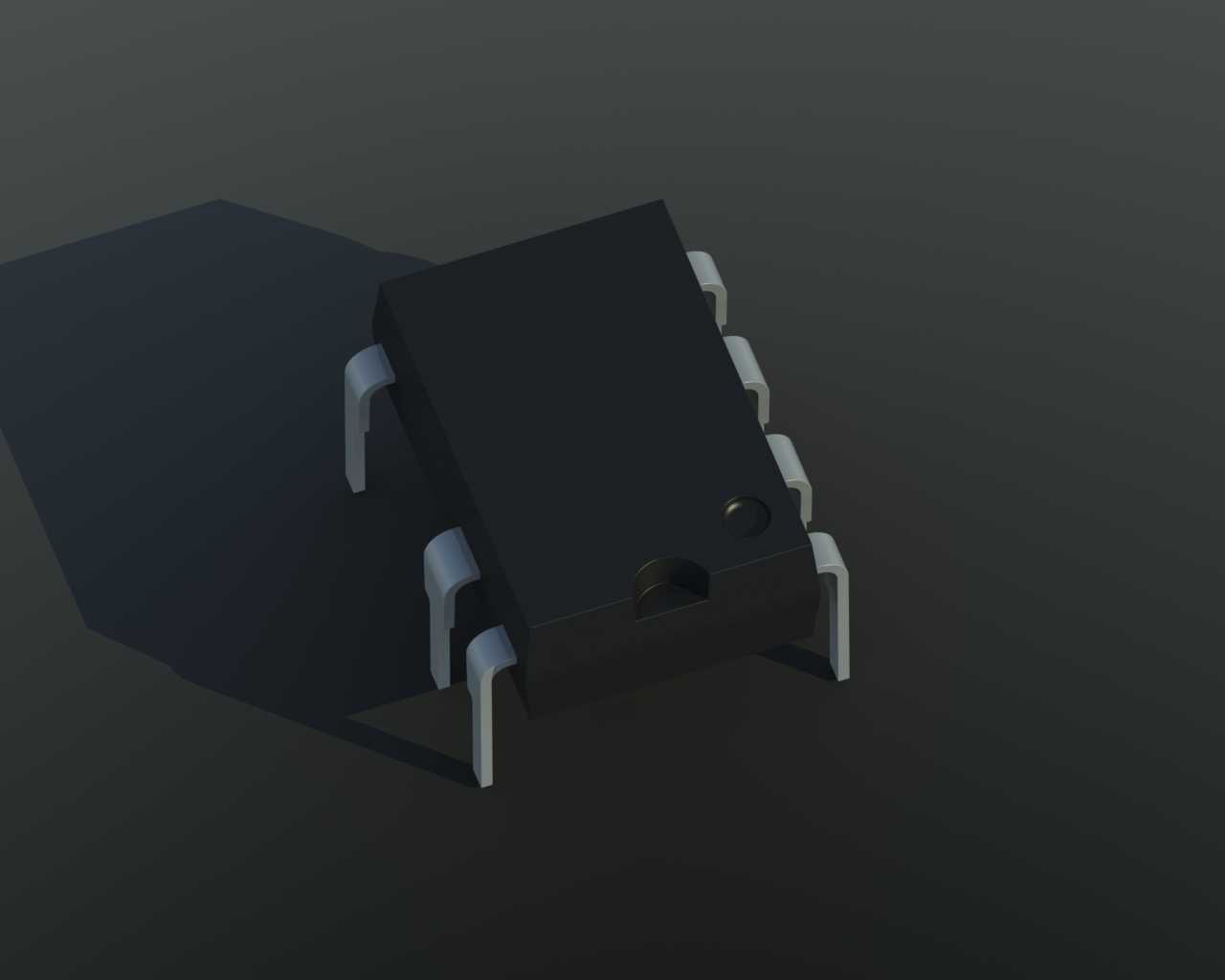

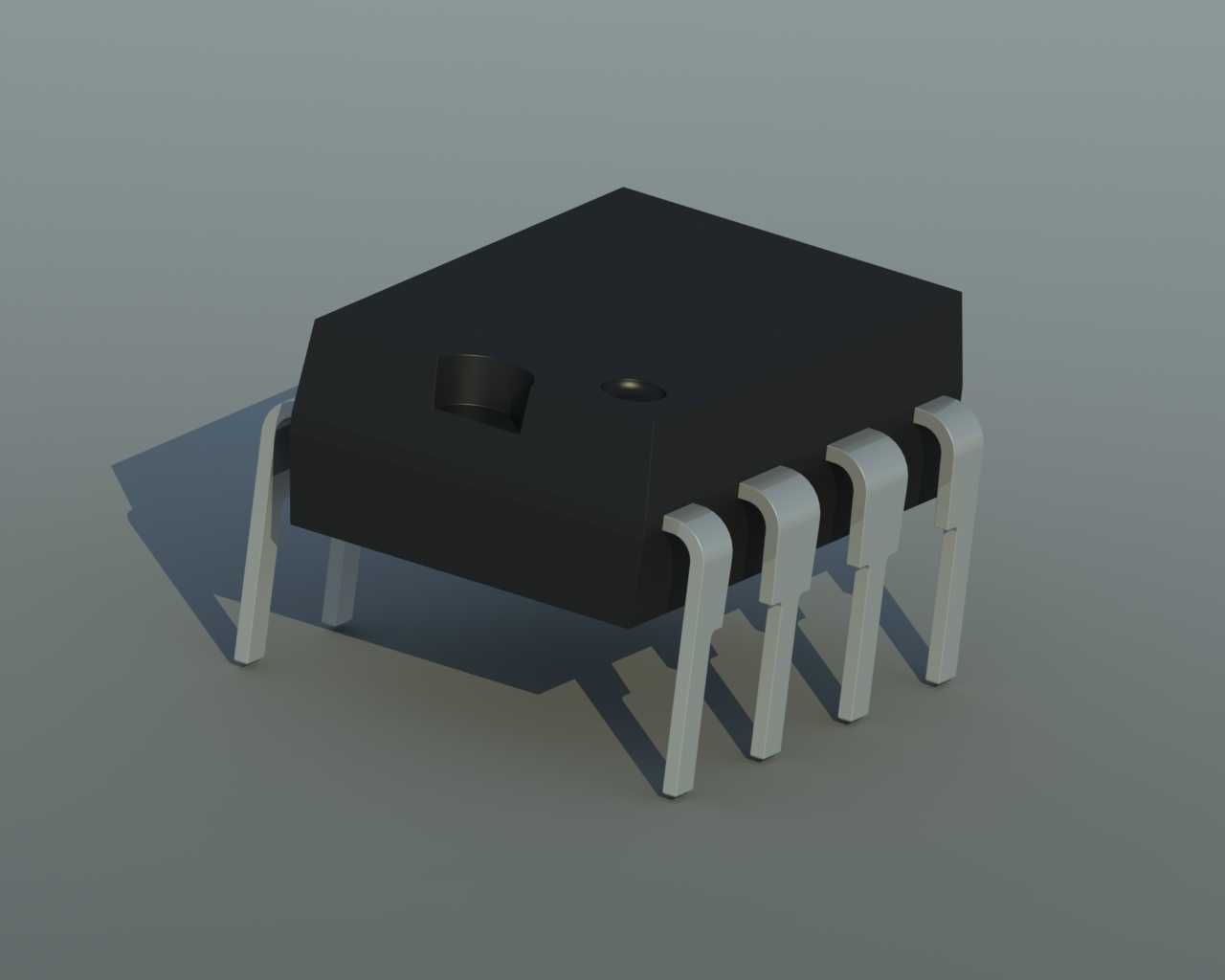

这款七引脚直插封装器件,是板级电路搭建中十分常见的分立元件承载结构,日常在消费电子控制板、工业传感信号调理板、小型电源驱动板上都能见到这类封装的应用。不同于表贴封装的器件,这类直插结构的元件在波峰焊工序中拥有更好的焊点结合强度,在存在一定振动工况的工控设备板卡上,抗引脚脱焊能力优于同引脚数的表贴封装,不少需要长期在户外、车间环境运行的设备,在核心信号链路的器件选型上仍会优先选用这类直插封装的元件。从结构设计来看,黑色塑封主体采用高温注塑成型的环氧树脂材质,成型过程中会把内部的芯片焊盘、引线框架完全包裹密封,隔绝外界水汽、粉尘对内部晶圆的侵蚀,塑封本体顶部预留的小型凹点是引脚1的定位标识,生产插件工序中作业人员可以快速识别引脚方向,避免反向插装导致的电路烧毁问题。引脚部分采用铜基合金镀锡工艺,既保证引脚自身的导电性能,也能提升焊锡的浸润性,让波峰焊后的焊点饱满无虚焊,引脚的弯折角度经过标准化设计,伸出塑封本体后垂直向下弯折,插装时可以顺利穿过PCB板上对应孔径的安装孔,引脚伸出PCB背面的长度控制在1.5-2mm区间,既保证焊锡有足够的附着面,也不会因为引脚过长导致剪脚工序额外增加工时。安装边界上,这类七引脚封装的引脚间距采用标准2.54mm节距设计,两列引脚的跨距为7.62mm,塑封本体的厚度、长度尺寸都符合行业通用的直插封装规范,在PCB布局时不需要额外预留特殊的安装空间,可以直接套用通用的DIP封装库进行布线,塑封本体底部与PCB板面之间预留有0.3mm左右的间隙,过波峰焊时助焊剂挥发的气体可以顺利排出,避免气体滞留导致的焊点空洞问题。在实际电路应用中,这类封装可以承载运算放大器、光耦、电源管理芯片、小型逻辑器件等不同功能的晶圆,塑封本体的散热能力可以满足功耗在0.5W以内的器件长期稳定运行,不需要额外加装散热结构,对于小信号处理、低压电源控制这类低功耗应用场景完全适配。建模过程中对引脚的弯折弧度、塑封本体的脱模斜度都做了还原,引脚根部与塑封本体结合处的密封结构也做了细节呈现,完全匹配实际量产器件的结构特征,可直接用于板卡装配干涉检查、生产工艺模拟、产品结构展示等场景。
