内六角凹端M12紧定螺钉结构设计

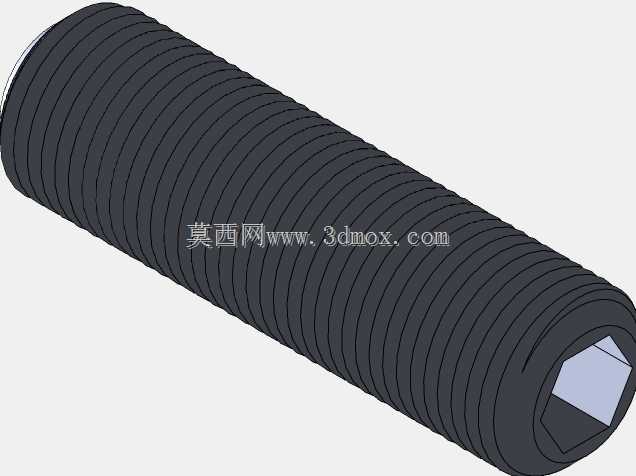

　　在各类机械装配场景中，紧定螺钉的应用覆盖了从普通工装夹具到精密传动组件的诸多环节，这类零件不依靠头部承压实现锁紧，而是通过螺杆端部顶紧被连接件的接触面，完成两个相对运动部件的位置固定，尤其适用于轴类零件与轮毂、套类零件的周向与轴向限位，避免传动过程中出现相对窜动、打滑的问题。这款M12规格的内六角凹端紧定螺钉，整体采用全螺纹外轮廓设计，没有突出的螺钉头部，安装完成后整个螺钉可以完全沉入被连接件的螺纹孔内，不会在装配面外形成凸起结构，对于安装空间局促、装配面要求平整无突出的场景适配性极强，比如小型减速机的轴套定位、自动化设备的导轨挡块锁紧、工装夹具的位置微调结构中，都能看到这类无头紧定螺钉的应用。从设计逻辑来看，

　　这款螺钉选用内六角驱动形式，相比一字槽、十字槽的驱动结构，内六角槽可以承受更大的拧紧力矩，装配时不容易出现槽口滑牙的问题，即使在需要较大预紧力的锁紧场景下，也能保证拧紧过程的可靠性，同时内六角槽的加工精度更容易控制，批头与槽口的配合间隙更小，装配时的对中性更好，不会因为偏载导致螺钉拧入时出现螺纹错牙的情况。端部的凹端设计是这款紧定螺钉的核心功能特征，凹端的弧面结构可以在顶紧轴类零件的表面时，在接触位置形成微小的嵌合效果，相比平端紧定螺钉，它不需要在被顶紧的轴面上加工定位凹坑，就能获得足够的锁紧摩擦力，同时不会像锥端紧定螺钉那样在轴面留下过深的压痕，后期拆卸调整时不会因为轴面压痕过大导致套类零件拆卸困难，非常适合需要经常调整位置、

　　反复拆装的传动定位场景。尺寸设计上，这款螺钉的螺纹公称直径为12mm，螺距选用1.5mm的细牙螺纹规格，细牙螺纹的螺距更小，螺纹升角更低，拧紧后的自锁性能更好，在承受振动、冲击载荷的工况下不容易出现松脱，同时细牙螺纹的小径更大，螺杆本身的抗剪切、抗拉伸强度相比同规格粗牙螺纹更有优势，能够承受更大的顶紧力。全螺纹的杆身设计让螺钉的拧入深度可以根据实际装配需求灵活调整，不需要提前计算光杆段的长度适配，不管是螺纹孔深度较浅的薄型安装座，还是需要较大拧入深度的厚壁连接件，都能通过调整拧入深度获得合适的顶紧行程。安装边界方面，使用这款螺钉时需要在被固定的套类零件上加工M12×1.5的内螺纹孔，螺纹孔的轴线需要垂直于被顶紧轴的圆柱面，避免拧紧时螺钉端部偏载导致接触应力集中，损伤轴的表面；内六角槽的对边尺寸按照标准内六角螺钉的槽型参数设计，装配时选用对应规格的内六角扳手即可，不需要特殊的定制工具，日常维护更换的通用性极强。在实际选型应用中，这类紧定螺钉常被用于固定齿轮、带轮、链轮与传动轴的相对位置，也可以用于设备导轨的行程限位、模具配件的位置微调等场景，因为安装后无突出结构，不会对周边运动部件形成干涉，在紧凑结构的设备设计中，相比带头的螺栓类紧固件，能大幅节省装配空间。建模过程中，螺纹特征采用精确的牙型轮廓扫描生成，还原了细牙螺纹的真实牙型角度与螺距参数，内六角槽的深度与倒角都按照通用紧固件的行业标准设定，

　　端部凹端的球面半径与螺杆直径的比例符合常规紧定螺钉的设计规范，整个模型的尺寸链完全匹配实际加工要求，可以直接用于装配干涉检查、机构运动仿真，也能作为紧固件选型时的三维参考，帮助设计人员提前确认安装空间是否足够，避免实际装配时出现螺钉与周边零件干涉、螺纹孔深度不足导致顶紧行程不够的问题。在传动组件的设计中，很多设计人员容易忽略紧定螺钉的选型细节，比如在振动较大的工况下选用粗牙螺纹的平端紧定螺钉，运行一段时间后就容易出现松脱，导致传动部件移位，而这款细牙内六角凹端紧定螺钉的设计，刚好针对这类常见的应用痛点，在锁紧可靠性、安装便捷性、空间适配性上做了平衡，不管是用于静态的结构定位，还是有一定振动冲击的动态传动场景，都能满足常规的使用要求。
