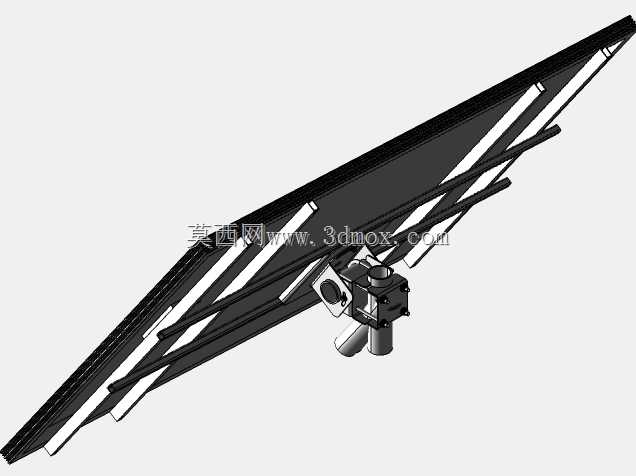

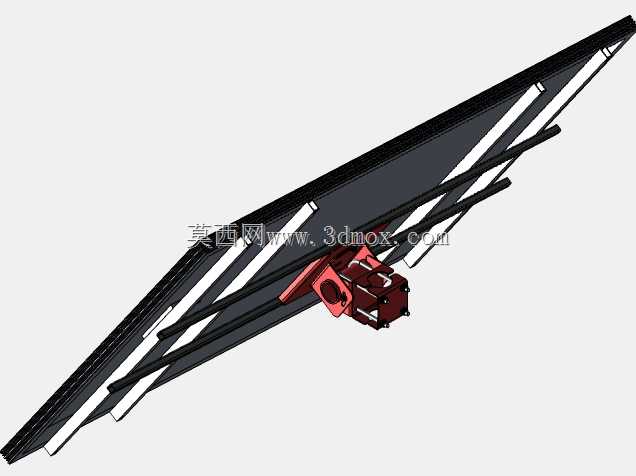

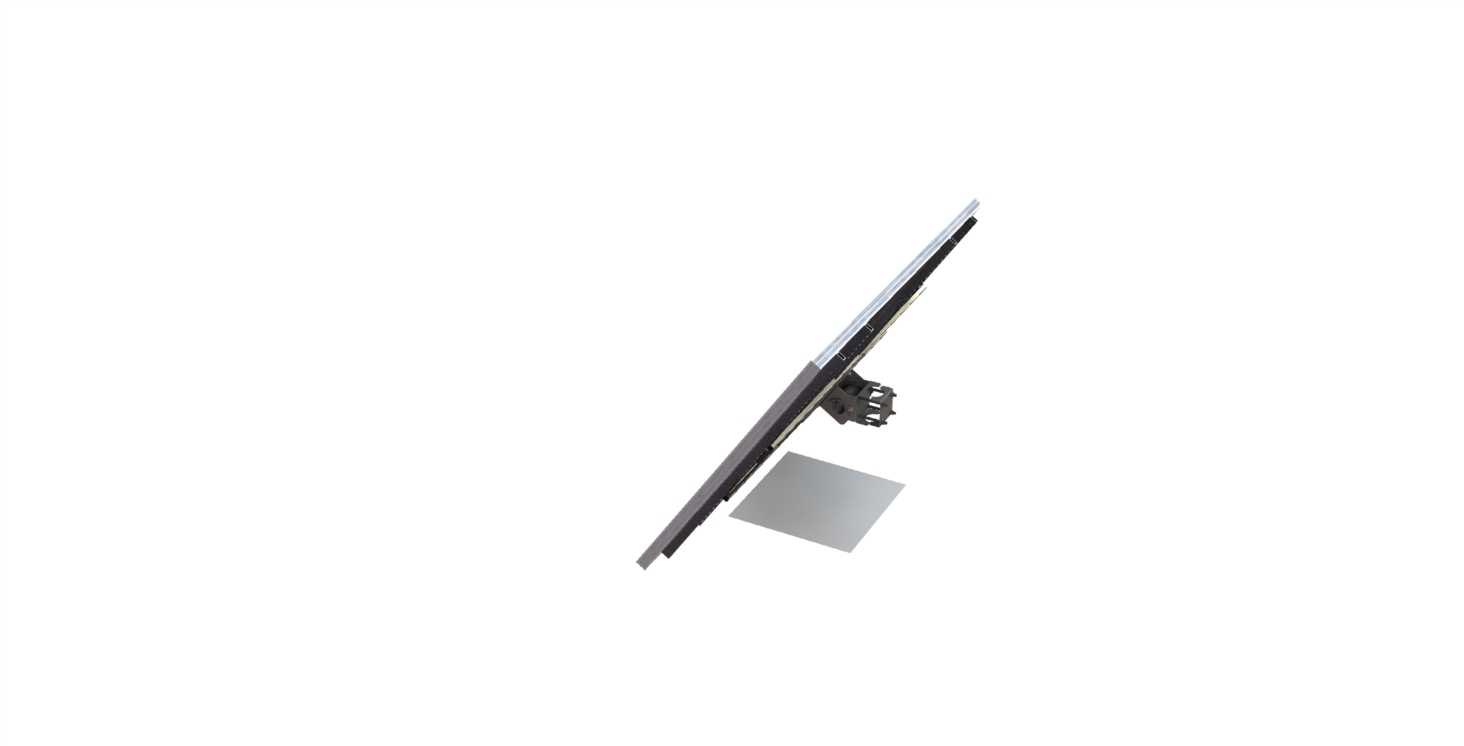

带可调安装支架的太阳能电池板结构

这款带可调支架的太阳能电池板结构，主要面向分布式光伏安装场景，可适配户用屋顶、户外临时供电点位、小型离网发电系统等多种使用环境，解决固定支架无法根据光照角度调整受光面的痛点。实际使用中，可调支架能够根据安装地的纬度、季节太阳高度角变化调整电池板的俯仰角度，最大化提升单位面积电池板的发电效率，相比固定倾角支架，在季节更替时的发电增益可达15%以上，尤其适合光照角度随季节变化明显的温带区域使用。

从功能特性来看，支架采用铰接式调节结构，调节端预留多档位定位孔位，无需额外定制连接件即可完成角度锁定，调节操作无需专用工具，日常运维人员徒手即可完成角度调整，适配日常运维的快速调整需求。支架底部设置平板式安装基座，可通过膨胀螺栓固定在混凝土屋面、硬质地面，也可通过压块固定在彩钢瓦屋面，安装边界兼容性强，基座与支架主体采用可拆卸连接结构，运输时可拆分收纳，单套结构拆分后包装尺寸可压缩40%以上，大幅降低长途运输的空间占用成本。

设计过程中优先考虑户外使用的耐候性需求，支架主体受力件采用弯折成型的金属板材，铰接位置设置防松垫片，避免长期户外受风载振动出现连接松动问题，电池板与支架的连接点位匹配常规多晶250W电池板的安装孔距，无需对电池板本身进行二次打孔改造，直接沿用标准件即可完成装配，降低现场安装的加工工作量。结构受力计算时按照沿海地区12级风载的受力边界做校核，支架连接点位的抗剪切强度留有2.5倍以上安全系数，避免极端大风天气下结构出现倾覆、变形问题。

外形尺寸方面，支架收拢状态下整体厚度不超过120mm，展开后最大俯仰角度可覆盖15度到65度的调节范围，适配从低纬度到中高纬度的大部分地区安装需求，安装时电池板下沿距离安装基面的最小预留间隙为80mm，可保证电池板背面的空气流通，降低组件工作温度，避免高温导致的发电效率衰减，同时预留的间隙也方便后期清理组件下方的积灰、杂物，减少运维清理的操作难度。
