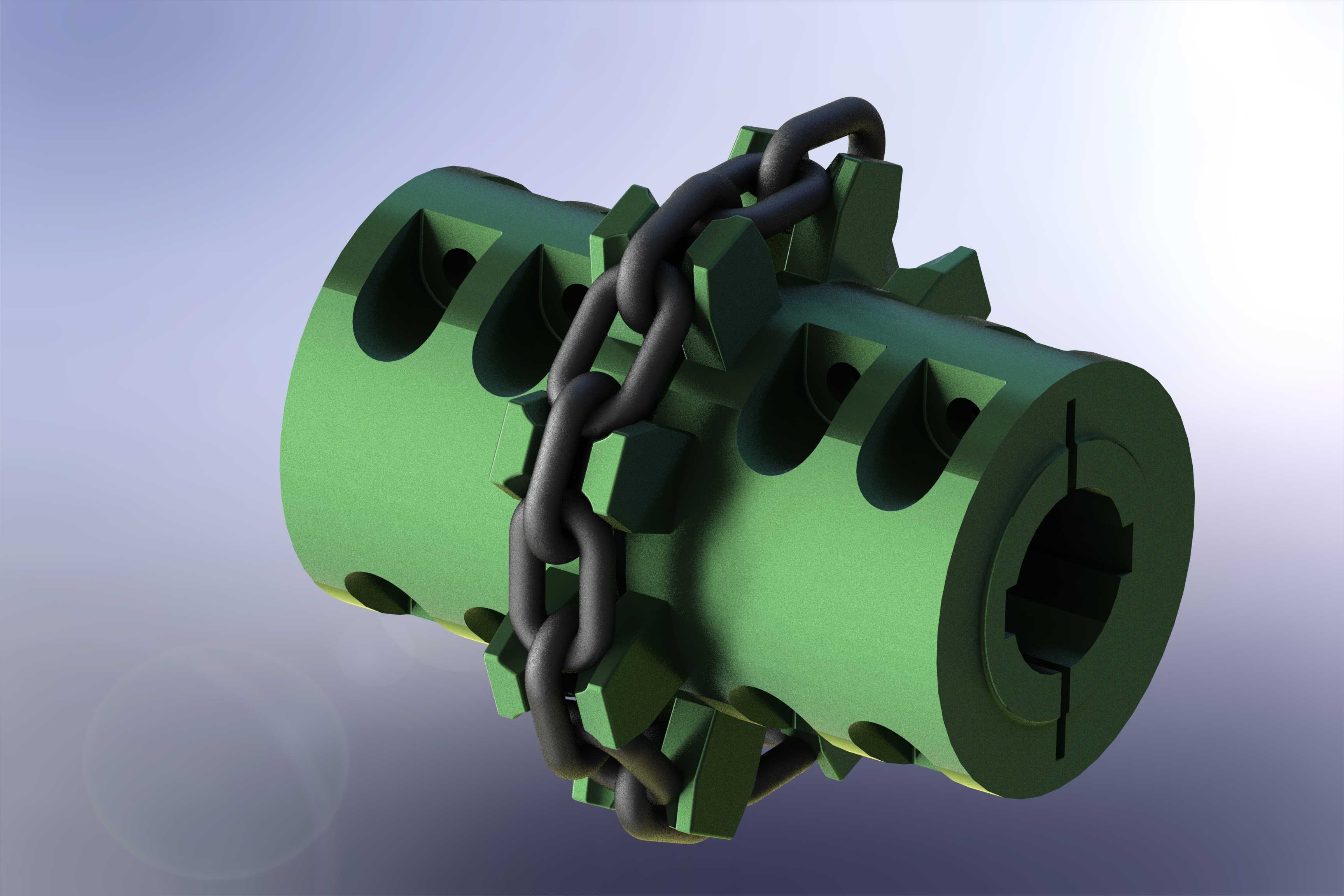

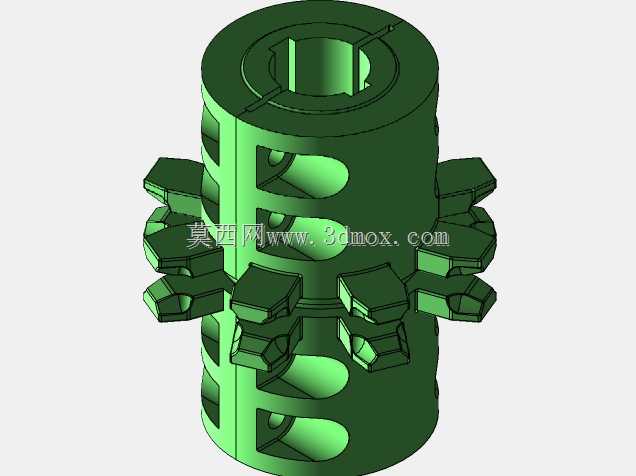

链条缠绕式开槽联轴器三维结构

这类带链条缠绕结构的开槽联轴器，多用于中低速重载传动场景，常见于矿山输送设备、农业机械、小型工程机械的动力输出端与工作机构的轴系连接环节，核心作用是补偿两连接轴之间的径向、角向与轴向安装偏差，同时依靠链条与半联轴器齿槽的啮合缓冲传动过程中的冲击载荷，避免刚性连接带来的轴系应力集中问题。从结构设计来看，两个对称的半联轴器本体采用轴向开槽设计，槽道沿圆周均匀分布，既可以减轻整体自重，也能在装配时提供一定的径向形变余量，降低对安装同轴度的严苛要求，半联轴器内孔可根据配套轴端的键槽形式加工对应的键槽位，适配平键、花键等不同的轴连接方式。缠绕在半联轴器外侧的链条为标准短节距精密滚子链，链节与半联轴器外圆周的凸齿完全啮合，传动过程中转矩通过半联轴器凸齿传递给链条，再由链条传递到另一侧半联轴器，相比传统刚性联轴器，这种结构的拆装维护更为便捷，无需完全移动两端的设备即可完成联轴器的更换，日常维护仅需定期检查链条张紧度与润滑状态即可。在安装边界上，这类联轴器的径向尺寸需匹配安装位置的周边空间，预留出链条拆装的操作余量，轴向安装长度要根据两轴端的预留间距确定，确保半联轴器与轴端的配合长度满足转矩传递的强度要求，避免轴端配合过短导致的打滑或键槽压溃问题。设计过程中需要重点核算半联轴器凸齿的接触强度与链条的额定载荷，确保在设备峰值转矩下不会出现断齿或链条拉断的故障，同时开槽的位置与深度需要经过有限元应力校核，避免开槽位置成为应力薄弱点，在交变载荷下出现本体开裂的问题。实际选型应用时，需要根据传动系统的额定转矩、最高转速、两轴的最大允许偏差量来匹配对应规格的联轴器，同时考虑工作环境的腐蚀、粉尘情况，选择对应的表面处理方式，比如在户外潮湿环境下使用的版本会做发黑或镀锌处理，提升防锈能力，在多粉尘场景下使用时可额外加装防护罩，避免粉尘进入链条啮合位置加剧磨损。
