工业折返式双段钢制楼梯结构设计

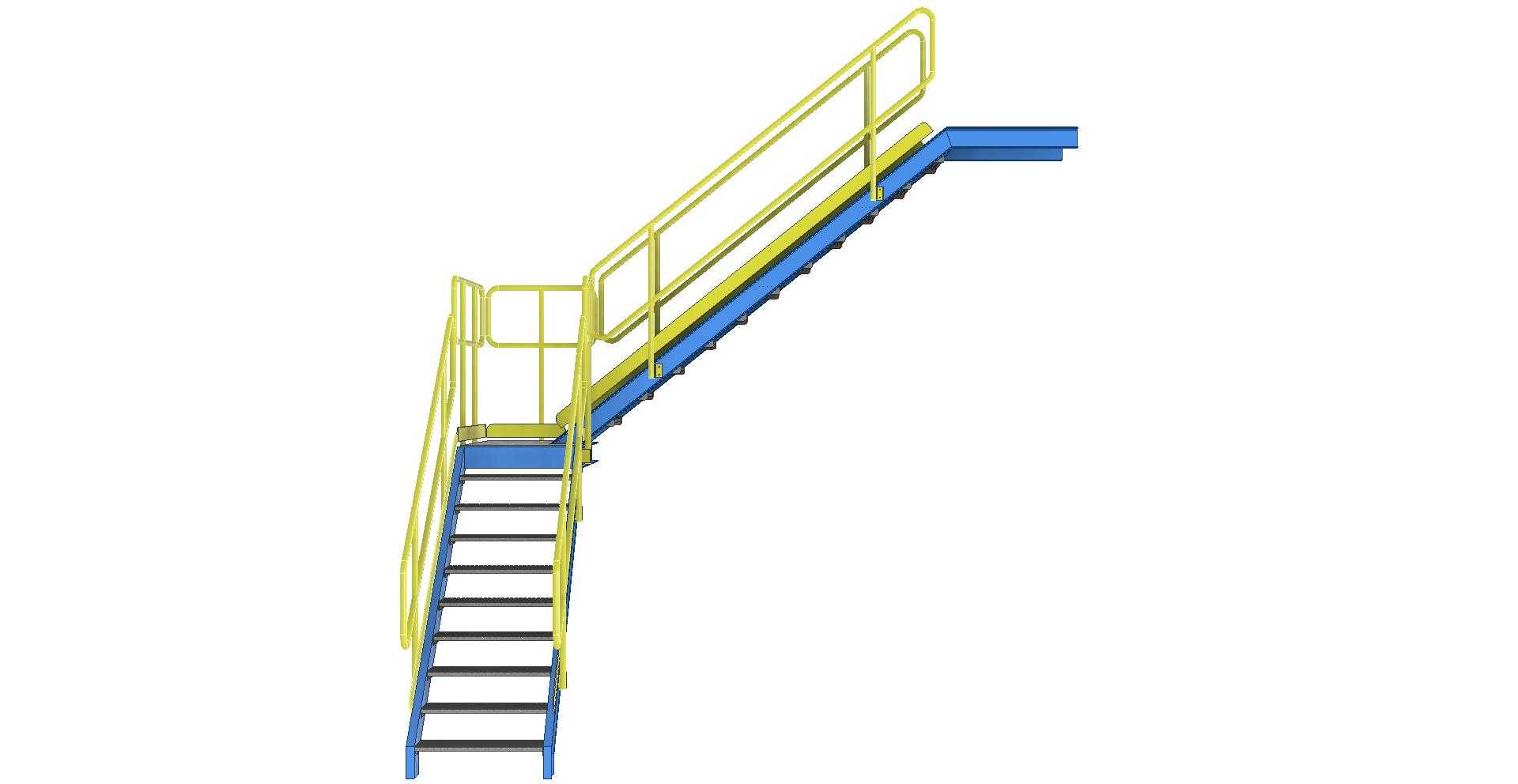

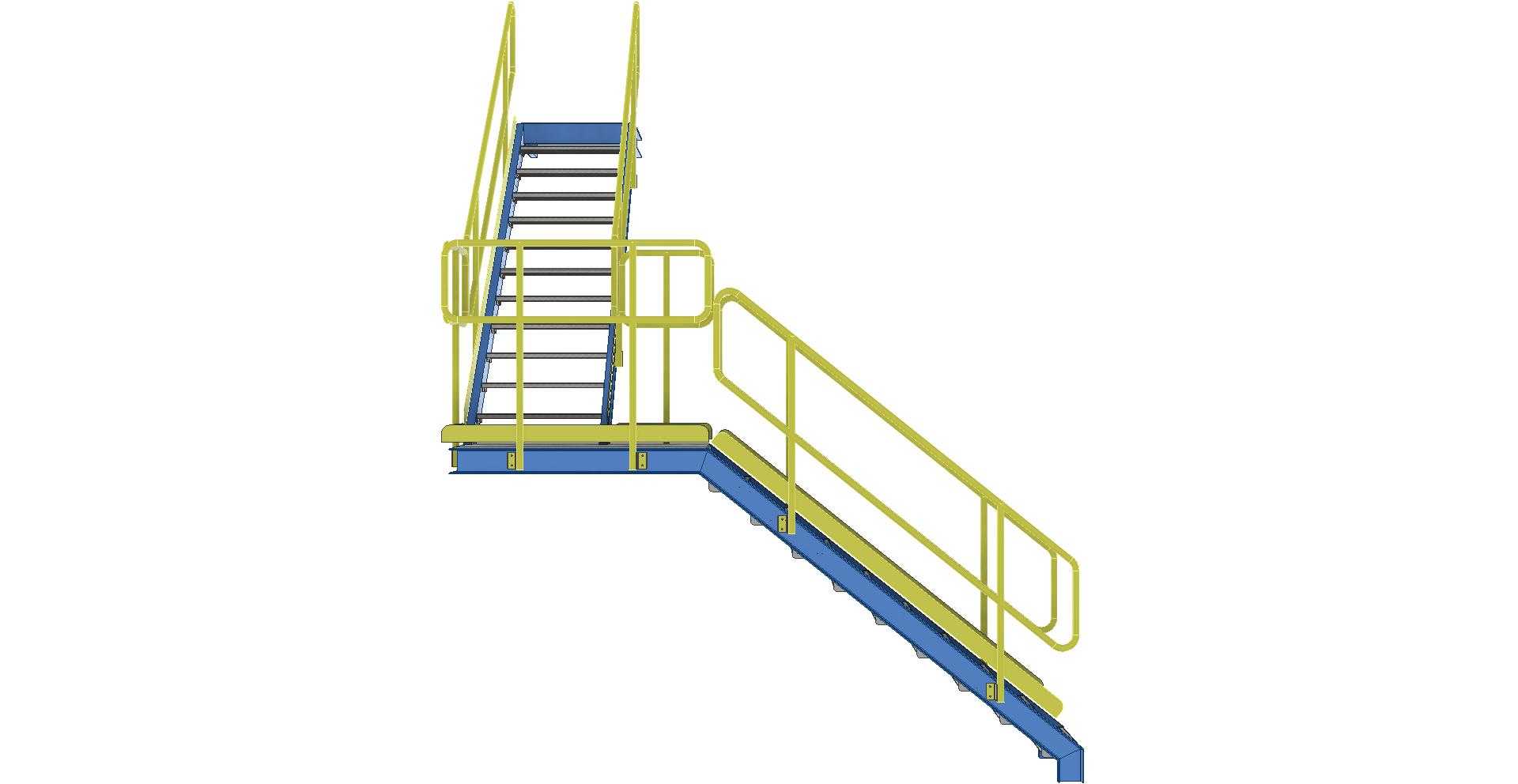

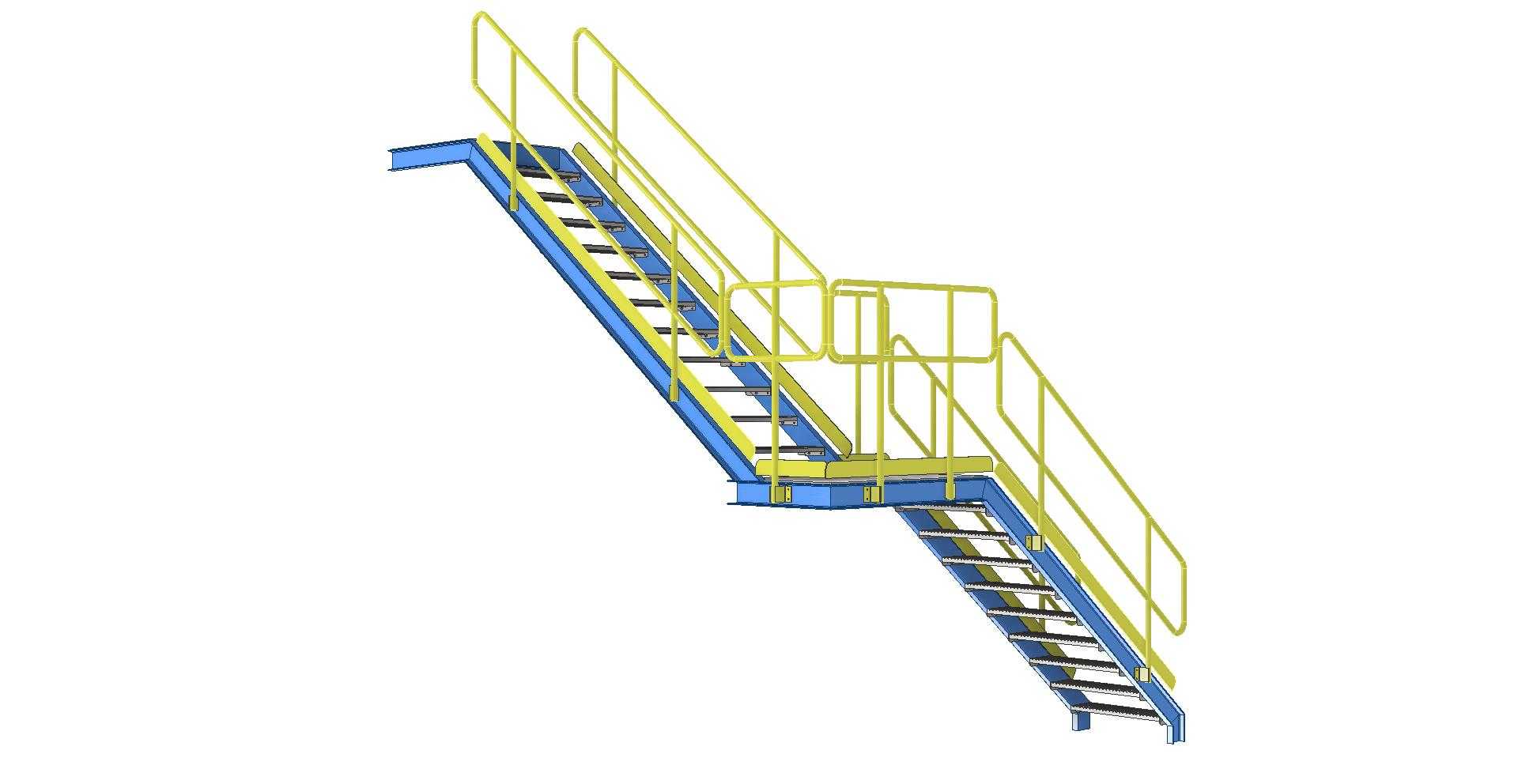

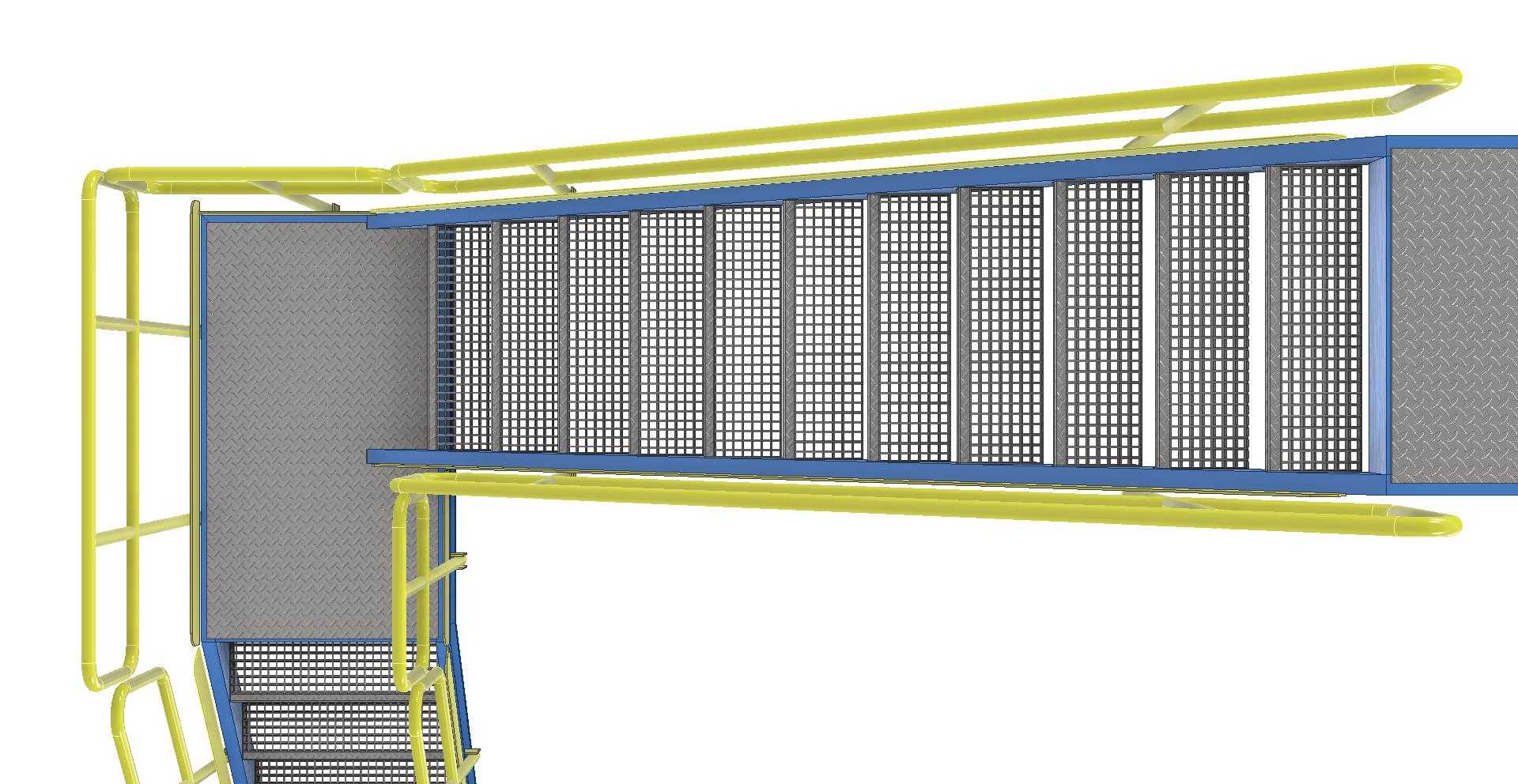

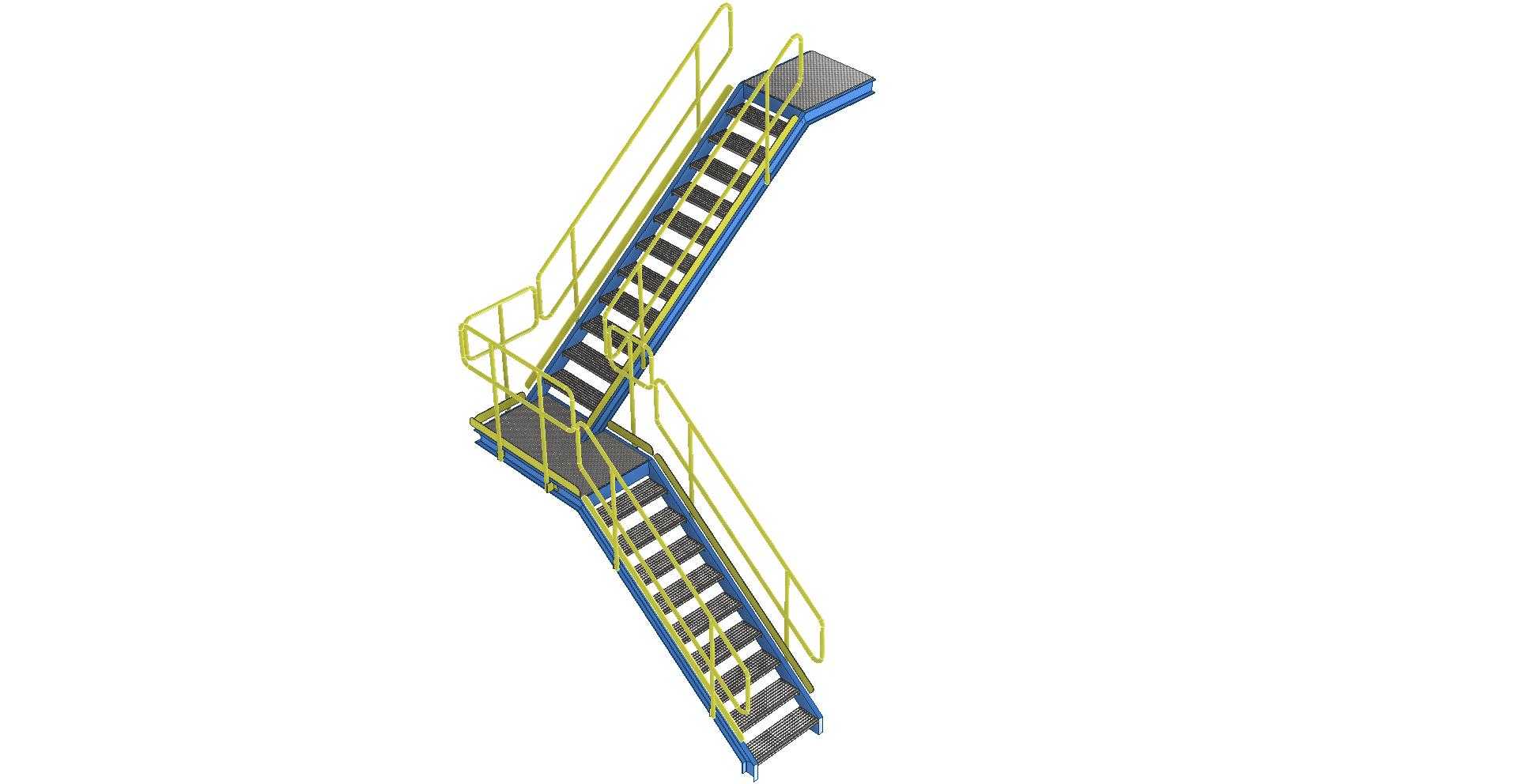

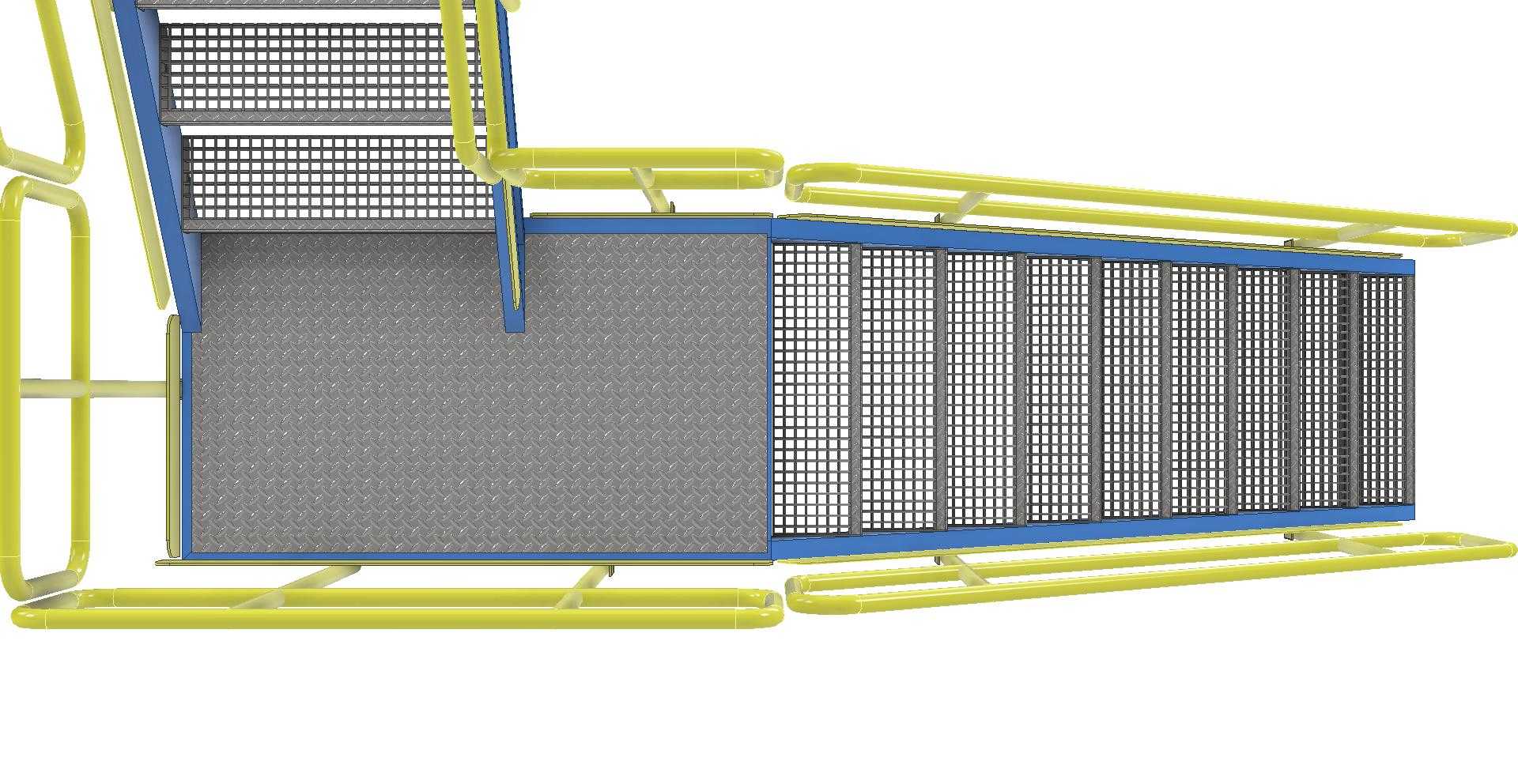

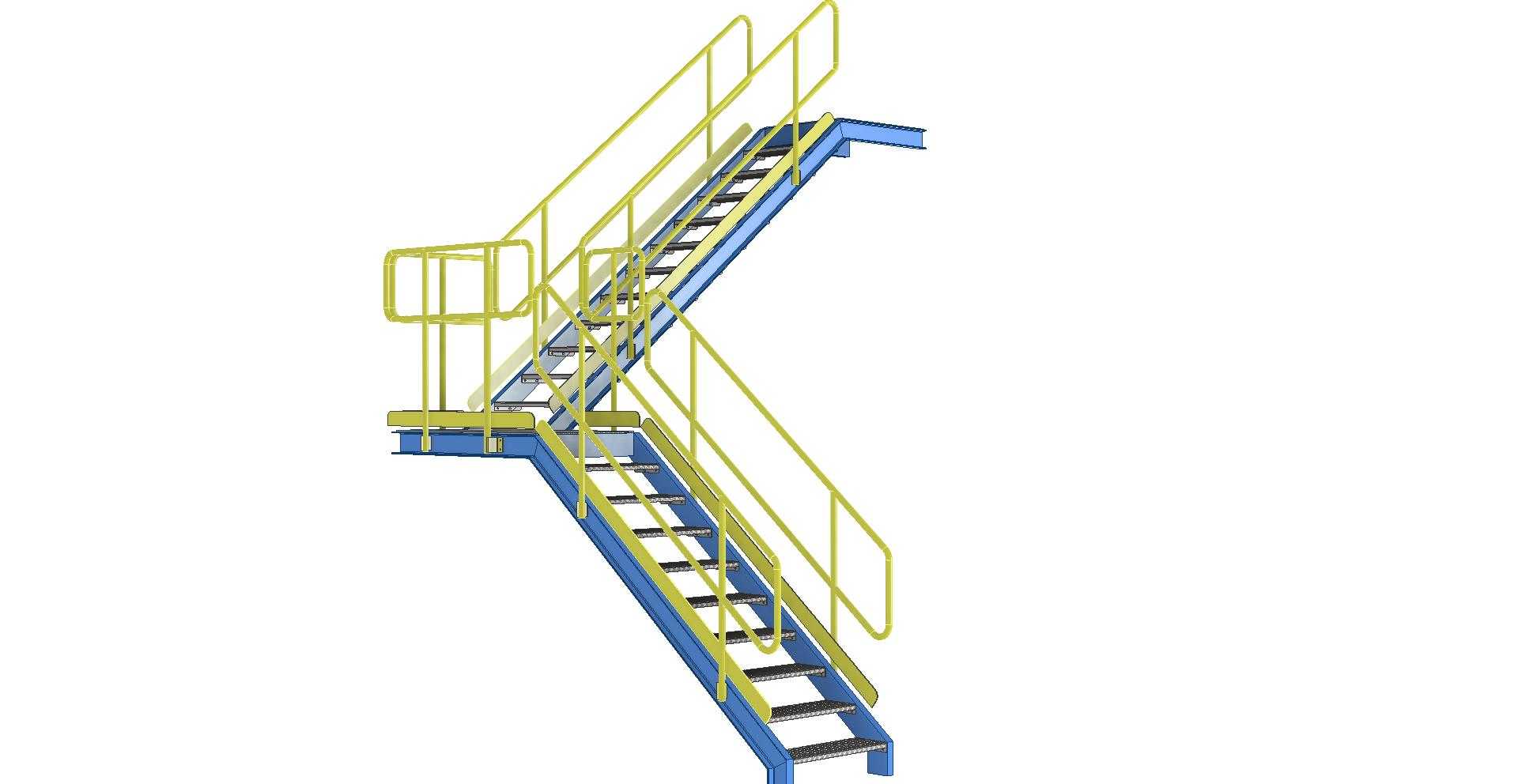

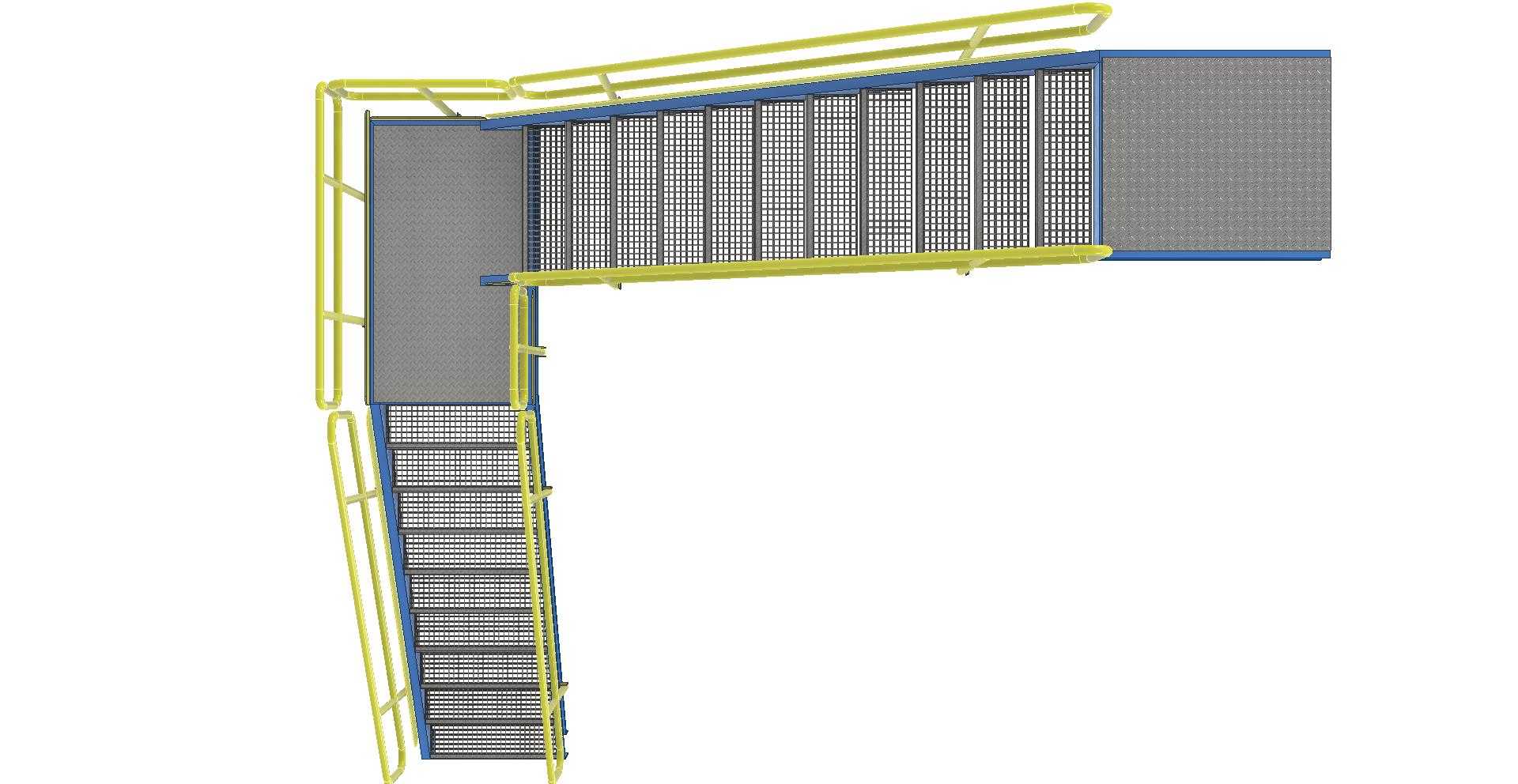

这款折返式双段钢制楼梯，主要用于工业厂区内不同标高作业平台、设备检修区域的人员通行衔接，常见于生产车间设备操作层、仓储库区高位作业区、户外工业设施检修通道等场景，解决垂直高差下的人员安全上下通行需求，相比直跑梯更节省水平投影空间，适配场地受限的安装工况。设计上采用双梯段中间设过渡休息平台的折返布局，两段梯段平行反向布置，中间休息平台可作为人员上下过程中的短暂停留缓冲区域，降低长距离直梯通行的疲劳感，同时缩减整体梯道的水平延伸长度，适配狭长型的安装空间。梯身主体采用型钢作为主承重梁，梯段侧边设置连续的黄色安全防护栏杆，栏杆采用圆管弯折成型，扶手高度符合工业作业场所的安全防护要求，栏杆立杆与梯梁、平台边框采用满焊连接，保证防护结构的抗侧推强度，避免人员倚靠时发生形变失效。踏步采用防滑花纹钢板制作，踏步表面的冲压纹路可增大鞋底与踏步面的摩擦力，即便在表面沾有工业油污、水渍的工况下，也能降低人员滑倒的风险，踏步板与梯梁之间采用螺栓加焊接的双重固定方式，避免长期踩踏后出现踏步松动、异响的问题。中间休息平台同样采用花纹钢板铺设，平台四周设置与梯段同规格的防护栏杆，仅预留梯段通行的开口位置，平台边框采用加厚型钢做加强处理，可承受多人同时停留的荷载，满足人员中途避让、短暂停留放置随身检修工具的使用需求。梯段的安装边界需匹配上下连接平台的标高差，首段梯段底部设置落地固定支座，支座与地面预埋钢板采用螺栓锚固，保证梯身整体的稳定性，避免使用过程中出现梯身晃动；上段梯段顶部与高位平台的连接位置设置搭接固定件，可适配一定范围内的安装标高误差，降低现场安装的对位难度。整体结构做了分块模块化设计，梯段、护栏、休息平台均可拆分运输，现场仅需通过螺栓拼接与少量焊接作业即可完成安装，无需复杂的现场加工工序，适配工业现场快速部署的需求。梯身侧边的蓝色构件为梯梁的封边结构，既可以遮盖梯梁内部的焊接节点，提升整体外观规整度，也能避免梯梁尖锐边角对通行人员造成剐蹭，同时可作为梯段的侧向加强结构，提升梯梁的抗扭性能，在长期重载通行下不易发生侧向形变。
