单缸活塞式动力输出装置结构设计

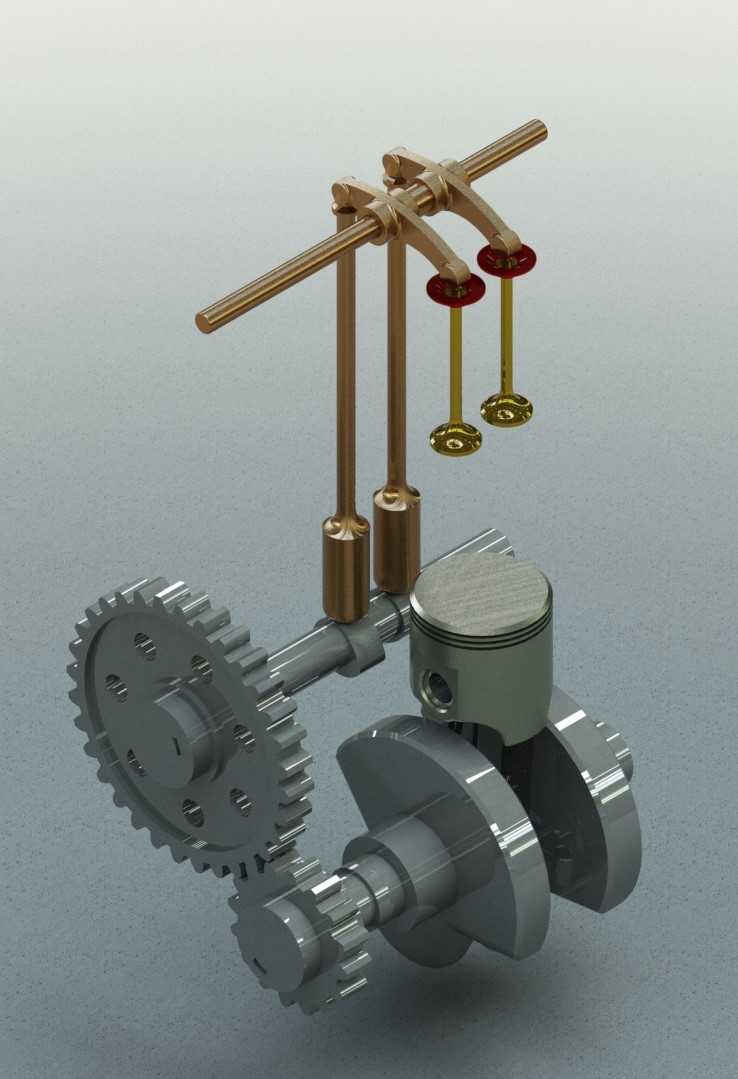

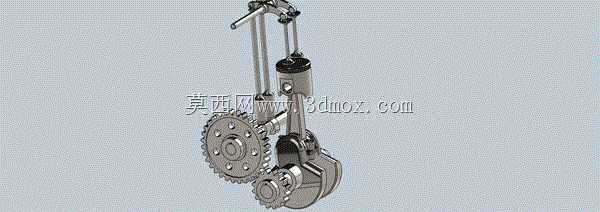

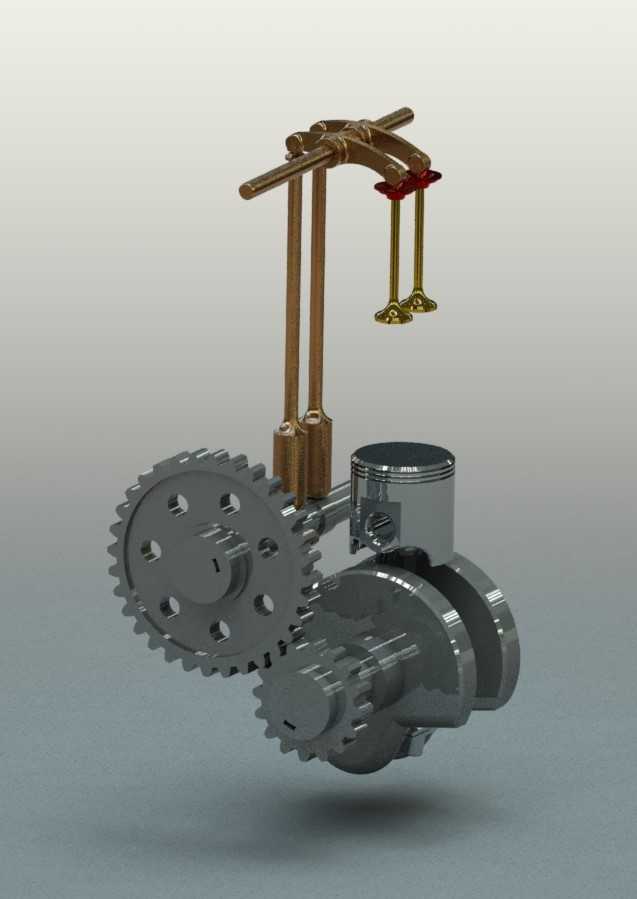

这类单缸动力结构的应用场景覆盖极广，从日常通勤的轻便摩托、休闲场地的卡丁车，到全地形越野车辆、无线电控制的模型动力单元，再到园林作业里的割草机、微耕机、修剪机，都能见到它的身影。不同于多缸机型追求平顺性与高功率密度的设计取向，单缸结构的核心设计思路是在满足基础动力输出的前提下，尽可能压缩整体体积、减少零部件数量，以此降低制造成本与后期维护难度，适配小型动力设备的紧凑安装空间需求。从结构组成来看，这套设计完整还原了单缸动力的核心传动链路：活塞组件在缸套内做往复直线运动，通过曲柄连杆机构将直线运动转化为曲轴的旋转运动，曲轴端的齿轮组负责完成动力的一级减速与扭矩传递，匹配不同终端负载的转速需求。设计过程中需要重点考量活塞行程与曲柄半径的匹配关系，这一参数直接决定了整机的排量与输出扭矩特性，过长的活塞行程会提升低转速扭矩但会拉高整机高度，过短的行程则更偏向高转速功率输出但低扭表现不足，需要结合目标应用场景的负载特性做权衡。齿轮传动部分的齿形参数、中心距设计需要严格匹配曲轴与输出轴的安装位置，既要保证传动过程中的齿面啮合间隙合理，避免运行过程中出现卡滞或异响，也要控制齿轮组的整体径向尺寸，避免超出安装边界。安装边界层面，这类单缸结构的缸体部分多采用立式布局，顶部预留火花塞与气门组件的安装空间，侧部布置进排气接口位置，底部曲轴箱需要兼顾润滑油存储与密封需求，输出轴端的齿轮室需要预留足够的装配间隙，保证齿轮运转过程中不会与壳体发生干涉。实际选型适配时，需要注意整机的重心位置，单缸结构往复运动部件的惯性力无法像多缸机型那样互相抵消，因此安装基座需要预留足够的刚性支撑位置，必要时可在安装位设计减震缓冲结构，降低运行过程中的振动传递。这套结构的功能特性十分明确，就是通过燃油燃烧的膨胀压力推动活塞做功，将化学能转化为可直接利用的旋转机械能，结构简单可靠，对使用环境的适应性强，即便在高粉尘、高湿度的园林作业场景下，只要做好基础的空滤与润滑维护，就能保持长期稳定运行。设计建模过程中，需要重点关注运动部件的干涉检查，尤其是活塞运行到上止点、下止点位置时，连杆与缸体下部、曲轴平衡块与箱体内壁的间隙是否在合理范围内，齿轮啮合过程中齿顶与齿根的间隙是否符合传动设计规范，避免实际装配或运行过程中出现部件碰撞的问题。
