嵌入式多功能电力参数监测显示终端

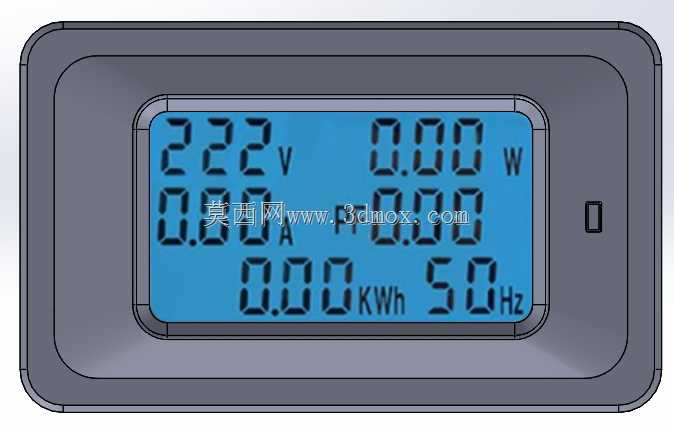

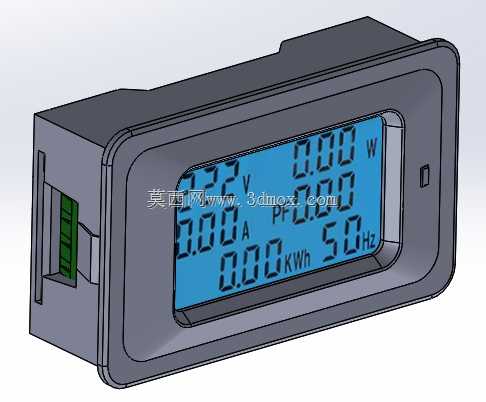

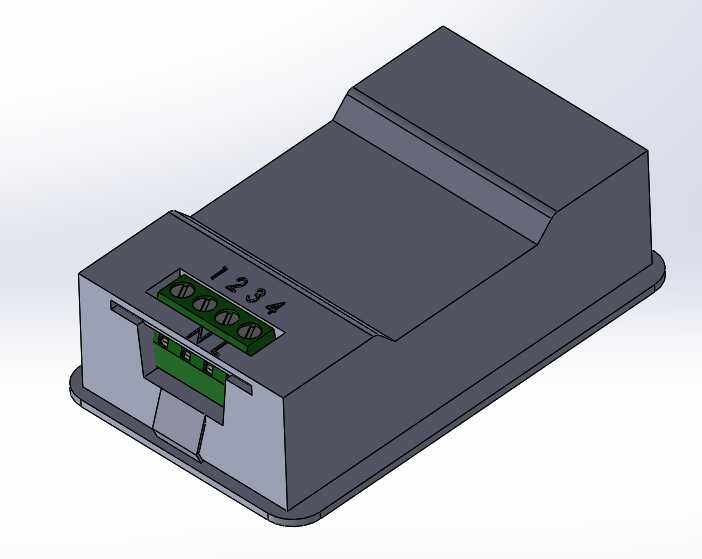

这款嵌入式安装的电力监测终端，主要面向低压配电回路的终端电量采集场景，常见于机柜内部支路、小型设备供电端、分布式用电点位的参数就地显示需求，替代传统单一功能的指针式表头，在有限的安装空间内整合多类电参量测量能力，无需额外搭配多块分离式仪表，就能完成回路运行状态的直观呈现。从结构设计来看，整机采用卡扣式嵌入式安装结构，外壳做了圆角过渡处理，适配标准面板开孔尺寸，安装时只需将主体推入开好的安装孔，依靠侧边的弹性卡扣就能完成与面板的固定，不需要额外的螺丝紧固，拆装维护都很便捷，侧边预留的接线端子采用5.08mm间距的插拔式接线排，接线时可以直接把端子拔下完成压线后再插回，不用在狭小的机柜空间内费劲拧线，端子旁做了防呆限位结构，能避免插反导致的接线错误。正面的显示区域采用段码液晶设计，屏幕布局做了分区处理，可同时显示电压、电流、有功功率、功率因数、累计电能、供电频率六类核心电参数，显示数值的字号做了差异化设计，常用的实时功率、电流参数字号更大，运维人员巡检时隔着半米左右的距离就能快速读值，不需要凑近辨认。屏幕外围的面板做了轻微的下沉式边框，能在一定程度上避免外力磕碰直接损伤液晶表面，外壳选用阻燃ABS材质，满足配电场景的阻燃等级要求，壳体壁厚均匀，兼顾结构强度与注塑成型的工艺性，内部PCB的安装柱位置做了加强筋处理，避免运输或者安装过程中受挤压导致电路板移位。在实际使用中，这类监测终端不需要额外的辅助供电转接，直接从被测回路取电就能工作，可适配常见的交流低压供电回路，不管是工业设备的控制柜内部，还是小型分布式光伏的并网点位，或是商业配电的支路计量场景，都能直接嵌入安装，不需要对原有柜体做大幅改造，接线完成后就能实时采集回路的运行参数，帮助运维人员快速判断回路是否存在过载、电压异常、功率因数偏低等运行问题，累计电能的计量功能也能为支路能耗统计提供基础数据支撑，不用额外加装独立的电能计量表计，节省柜内的安装空间与布线成本。结构设计上还考虑了不同安装场景的兼容性，壳体后侧的散热槽做了错位设计，既能保证内部电路工作时的热量散出，又能避免灰尘、金属碎屑直接从散热槽落入壳体内部造成短路风险，整体外形的长宽高比例适配常规的仪表安装开孔，替换老旧同尺寸表头时不需要重新扩孔或者补孔，能直接完成替换升级。
