650-10规格越野轮胎带轮毂总成三维设计

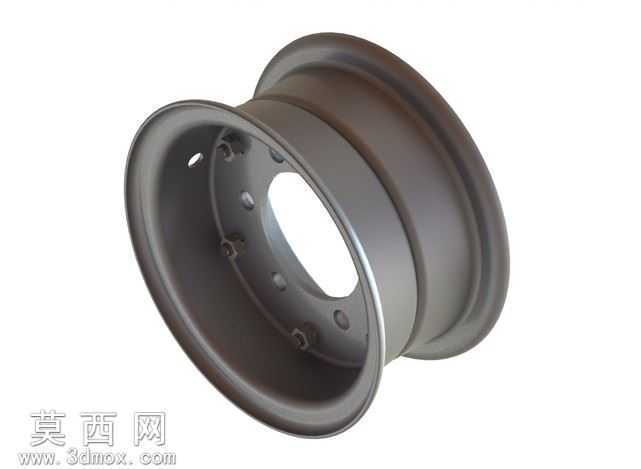

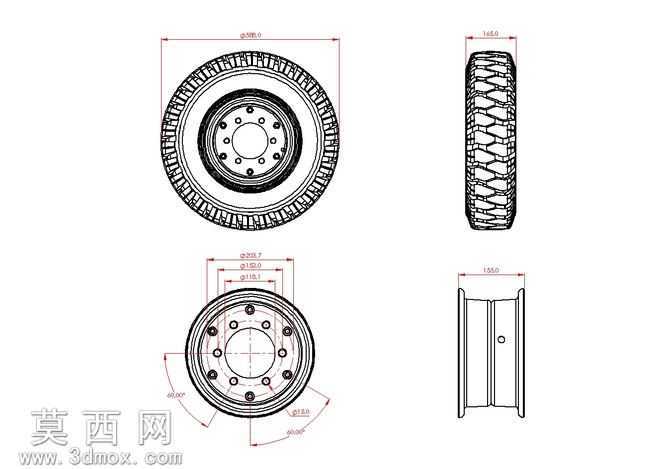

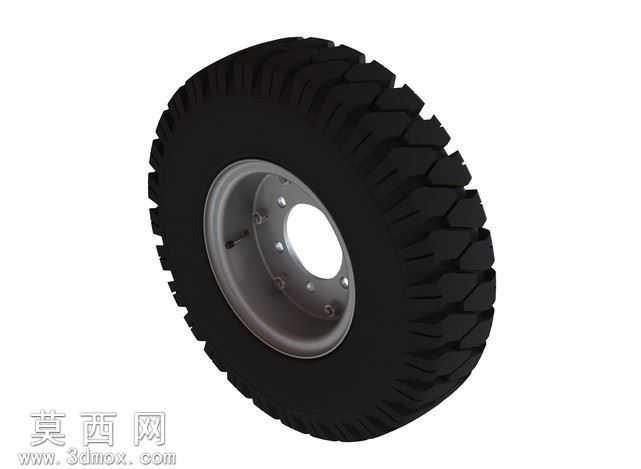

本作品为650-10规格带轮毂的越野轮胎总成三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先针对轮胎主体部分，参考该规格轮胎的真实尺寸参数，先绘制轮胎断面的二维轮廓草图，精准勾勒胎面、胎侧、胎圈的截面形态，其中胎面部分重点还原块状越野花纹的结构特征，每一块花纹的凸起高度、边角倒角、排布间距都严格参照实物比例，通过圆周阵列命令完成整圈胎面花纹的生成，避免手动排布带来的尺寸误差，同时对胎面花纹的排水沟槽做了深度方向的拔模处理，还原真实轮胎的脱模结构特征。轮胎橡胶部分采用哑光深黑橡胶材质，在材质参数调整上，适当提高表面的粗糙程度参数，添加细微的颗粒质感贴图，模拟橡胶轮胎长期使用的自然肌理，胎侧部分预留了规格标识的凸起结构位置，还原真实轮胎的标识区域形态。轮毂部分采用钢制轮毂的结构设计，首先绘制轮辐、轮辋的旋转截面草图，通过旋转凸台命令生成轮毂基础基体，之后依次构建轮毂上的气门嘴安装孔、轮胎固定螺栓孔、中心定位孔结构，每个孔位的位置度、孔径尺寸都匹配650-10规格轮胎的装配标准，轮辐表面做了轻微的圆弧过渡处理，避免尖锐棱角带来的应力集中问题，轮毂材质采用哑光银灰色金属材质，调整金属反射参数，模拟钢制轮毂经过喷塑处理后的半哑光金属质感，同时在轮毂与轮胎接触的胎圈位置，做了精准的配合面间隙处理，保证轮胎与轮毂装配后无穿模、错位问题。整体装配完成后，通过软件的干涉检查功能验证所有零部件的配合关系，确认胎圈与轮辋的贴合面、螺栓孔与固定位的对位都符合装配逻辑，渲染阶段采用三点布光方式，主光源从斜上方45度照射，突出胎面花纹的立体凹凸结构，辅光源补亮轮毂的暗部细节，添加柔和的环境反射效果，让橡胶与金属两种不同材质的质感差异得到清晰呈现，整个模型完整还原了该规格轮胎带轮毂总成的全部结构细节，可用于车辆装配演示、行走机构结构教学、相关零部件的选型参考等场景。
