宝马E30赛车管式空间车架结构设计

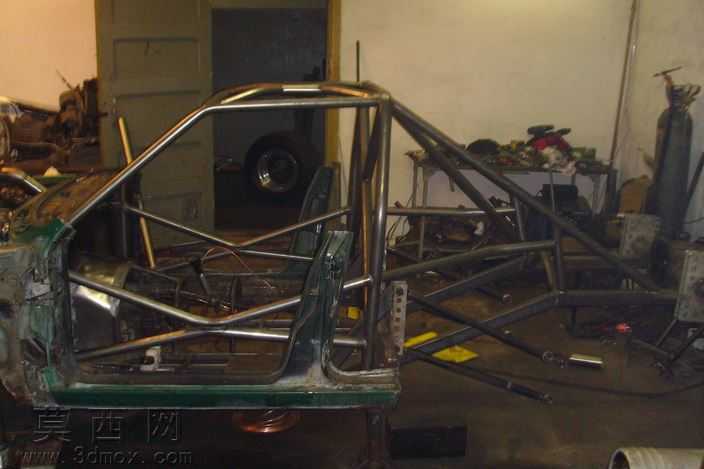

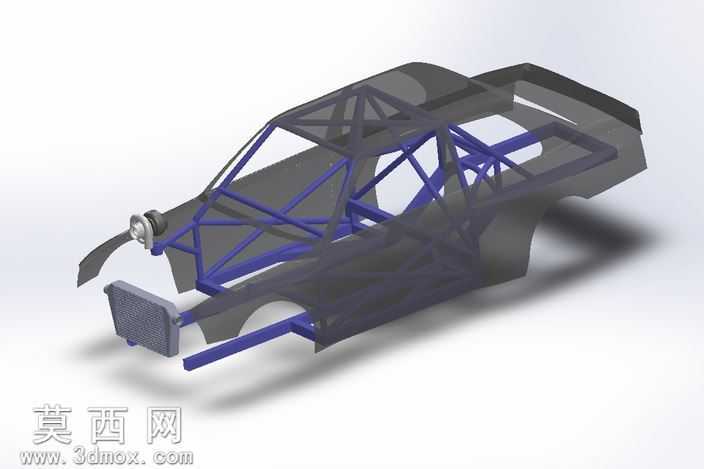

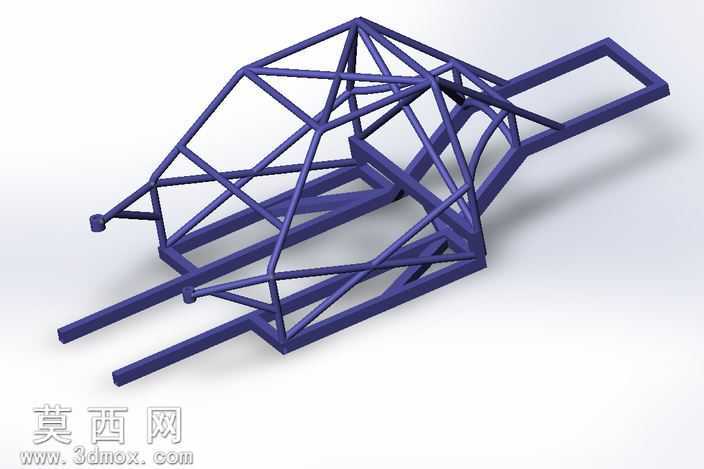

本作品为针对宝马E30车型打造的赛车专用管式空间车架三维模型，建模过程依托三维参数化设计软件完成，全程遵循赛车车架设计的力学性能要求与改装赛事规范，对原车承载式车身结构进行了全面的赛用化重构。建模阶段首先确定了车架的整体硬点坐标，严格对齐原车的安装定位基准，保证后续动力总成、悬架系统、转向机构的安装位能够与原车部件精准匹配，所有管件的连接节点均做了连续的几何过渡处理，避免应力集中问题的出现。模型采用等径金属管材作为基础建模单元，通过空间线框搭建、实体扫掠的方式生成每一段管件结构，完整还原了管式车架的桁架式受力特征：乘员舱区域按照防滚笼的规范设计了多组交叉支撑结构，在车顶、侧门、A柱位置形成闭环受力结构，能够在碰撞工况下为乘员提供充足的生存空间；前部纵梁区域设计了渐变式的吸能结构，在发生正面碰撞时可以通过有序溃缩吸收冲击能量；后部延伸的桁架结构用于固定动力总成、传动系统与后悬架部件，通过多组斜向支撑将后轴的载荷均匀分散到整个车架主体，避免局部应力过大导致的结构变形。渲染阶段采用哑光金属材质模拟铬钼合金管材的真实质感，通过环境光遮蔽效果清晰呈现每一处管件的连接关系与空间走向，模型未添加多余的装饰性覆盖件，完整展示了车架的裸架结构特征，能够直观呈现力的传递路径。设计思路上，该车架针对涡轮增压改装的大马力输出场景做了针对性强化，在发动机安装位、后悬架固定点位置增加了额外的补强斜撑，能够承受大扭矩输出带来的额外载荷，同时相比原车钢制车身大幅降低了整体重量，实现了车身轻量化与结构刚性的平衡，兼顾了赛事使用的安全性与车辆的操控性能提升需求。整个模型的管件连接节点均做了焊接工艺对应的结构预留，所有安装位的孔位、连接面都做了参数化定位，可直接用于后续的工程出图与改装生产参考。
