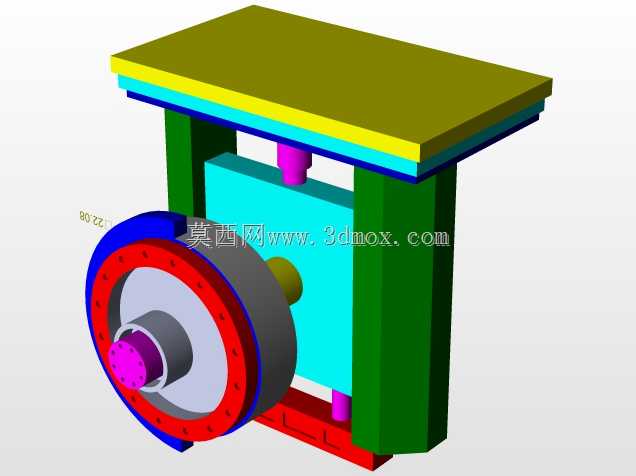

带安装支座的工业传动滚筒结构

这类带集成安装支座的滚筒结构，常应用在各类连续输送产线的端部驱动、中段改向环节，也可作为小型工装输送台的从动承载部件使用，相比分体式安装的滚筒组件，集成式支座能大幅减少现场安装的对齐调试工作量，避免支座与滚筒轴不同心带来的轴承偏磨、运转卡滞问题。从结构设计逻辑来看，该滚筒采用侧装立式支座布局，顶部预留的平板安装面可直接与输送线的机架横梁通过螺栓锁紧，安装面下方设置的多层缓冲垫结构，能够吸收滚筒运转时产生的径向振动，降低振动向机架传递的幅度，减少整机运行的共振风险。滚筒主体采用轮辐式结构设计，外圈的法兰端面预留了均匀分布的连接孔位，可根据使用需求包覆橡胶摩擦层、或者安装链轮、同步带轮等传动连接件，适配不同的动力输入形式；滚筒中心的轴端采用阶梯轴设计，不同轴径段分别对应轴承安装位、动力输入连接位、轴向定位台阶，能保证轴系零件装配时的轴向定位精度，避免运转过程中出现轴系窜动。两侧的立式支撑座采用箱型截面结构，相比单薄的板式支座，箱型结构的抗扭、抗弯刚度更高，在承受较重的输送带张紧力、物料载荷时，不会出现支座变形导致的滚筒轴线偏移问题，支撑座内部预留了轴承安装腔，可适配深沟球轴承或者圆锥滚子轴承，根据实际载荷工况灵活选型。从安装边界来看，顶部安装平板的长宽尺寸可适配常规40系列、50系列工业铝型材横梁的安装孔距，不需要额外加工过渡连接板；滚筒的径向突出尺寸控制在支座外侧范围内，安装时不会与机架侧面的其他附属部件产生干涉，轴端伸出长度预留了动力连接件的安装空间，不管是直接连接电机输出轴，还是通过链传动、带传动连接动力源，都有足够的操作空间完成紧固件装配。在实际使用场景中，这类结构的滚筒既可以作为轻型皮带输送机的驱动滚筒使用，传递动力带动皮带运转，也可以作为重载辊道线的承载滚筒，支撑工装托盘完成工位间的流转，支撑座上预留的调整腰型孔，还能方便现场调整滚筒的轴线平行度，补偿安装误差，保证皮带运行时不出现跑偏问题。设计时将支座与滚筒的装配关系做了集成化处理，所有配合面的公差都按照机械传动的配合要求设定，轴承位采用过渡配合保证连接可靠性，安装面的平面度公差控制在合理范围，避免装配后出现轴承憋劲的问题，整体结构没有冗余的设计部件，在保证结构强度的前提下尽可能控制了整体重量，方便产线组装时的搬运与安装。
