大电流盘式晶闸管结构设计方案

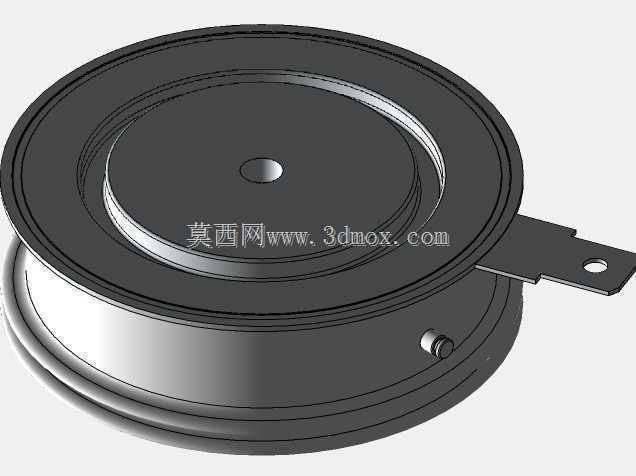

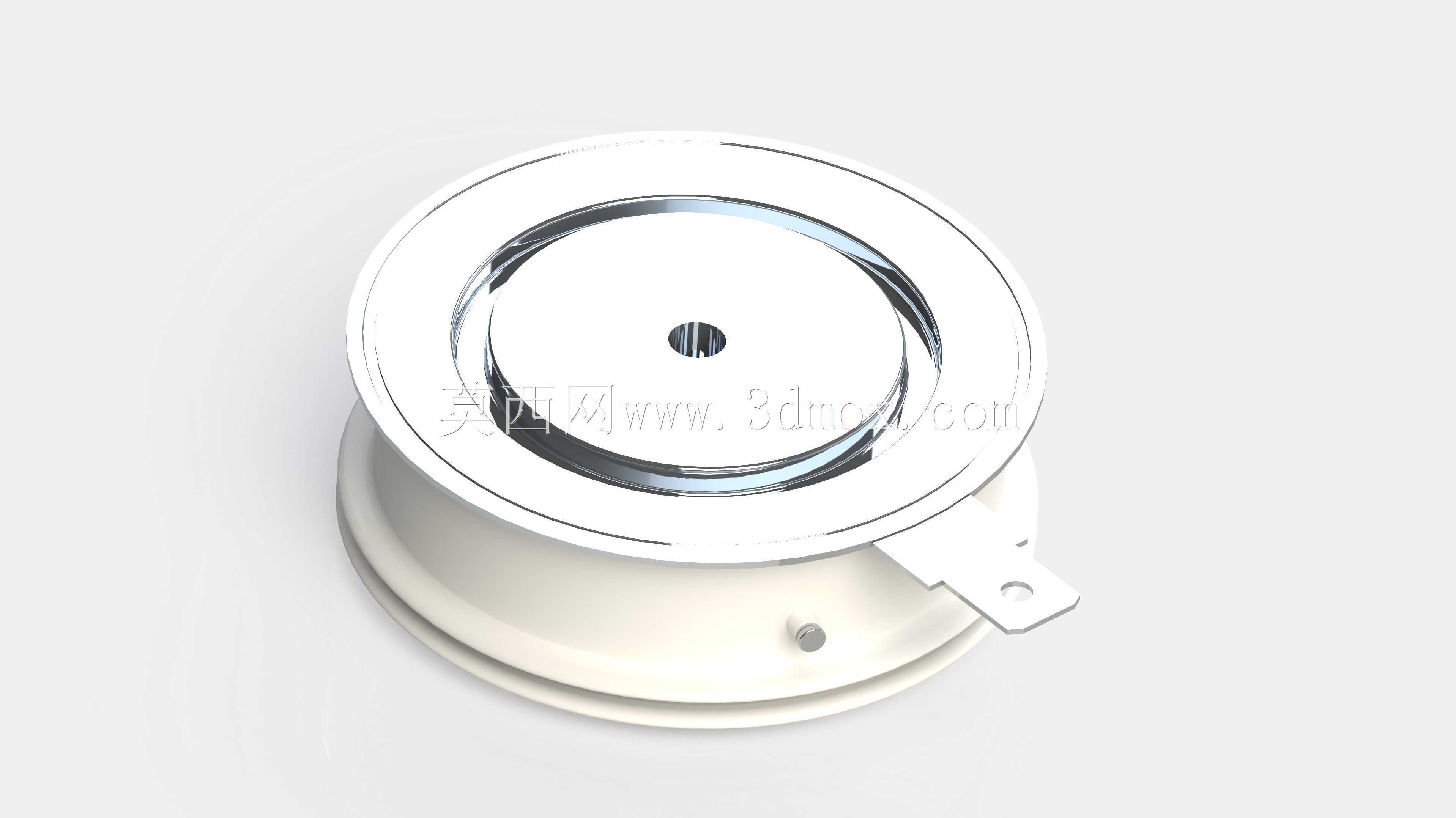

　　在冶金轧钢、电解整流、大功率变频传动这类需要短时承载数千安培冲击电流的工业场景里，盘式晶闸管是核心的电力电子换流元件，本次设计的器件针对9kA持续25ms的冲击工况做了专项结构优化，适配T75-750规格的安装配套需求。从结构设计逻辑来看，这类压接式封装的晶闸管完全区别于螺栓型小电流器件，整体采用同轴圆盘式布局，上下两端的金属压接面既是电流传导的主通路，也是器件工作时热量导出的核心路径，设计时特意将管芯的有效导通区域与外壳压接面做了同轴度0.05mm以内的公差控制，避免压装时应力不均导致管芯碎裂，同时保证大电流下电流密度分布均匀，不会出现局部过热烧蚀的问题。器件侧面伸出的扁平金属引脚是门极触发接线端，

　　设计时特意将引脚与主壳体的绝缘距离做了冗余设计，即便在主回路数千伏的工作电压下，也不会出现门极与主回路的击穿爬电问题，引脚的安装孔位适配常规M3规格的接线端子，方便现场触发回路的快速接线。外壳的陶瓷绝缘段采用了凹凸式的爬电结构，相比直筒式结构能在相同轴向尺寸下提升40%以上的爬电距离，适配高海拔、高湿度的工业现场使用环境，避免表面凝露导致的沿面放电。从安装边界来看，器件整体为同轴回转体结构，安装时需要配合专用的压装夹具，保证上下端面的压合力均匀分布在整个管芯区域，压装力的设计范围匹配T75-750系列的通用压装规范，既不会因为压力不足导致接触电阻过大发热，也不会因为压力超限损坏内部硅片。器件侧面的定位小凸点是安装对位标记，

　　装配时需要与散热器上的对位槽对齐，保证门极引脚的出线方向符合柜体布线要求，避免后续接线时出现线缆弯折应力过大的问题。在散热路径设计上，上下金属端盖采用了高纯度无氧铜材质，表面做了镀镍处理，既降低接触电阻，也避免长期使用后铜面氧化导致散热效率下降，端盖的平面度控制在0.02mm以内，与散热器配合时不需要额外加装过多的导热衬垫就能实现极低的热阻，能把器件导通时产生的损耗热量快速传导到两侧的水冷或者风冷散热器上，保证结温始终在安全工作区间内。这类盘式结构的晶闸管相比模块式封装，能承受更高的电流冲击和更长的过载时间，在软启动、直流输电、大功率整流电源这类对器件可靠性要求极高的场合，结构上的冗余设计能大幅降低器件失效导致的产线停机风险，设计时也充分考虑了与现有行业通用安装尺寸的互换性，不需要改动原有散热器和压装结构就能直接替换同规格的进口器件。
