同步带传动组合带轮结构设计

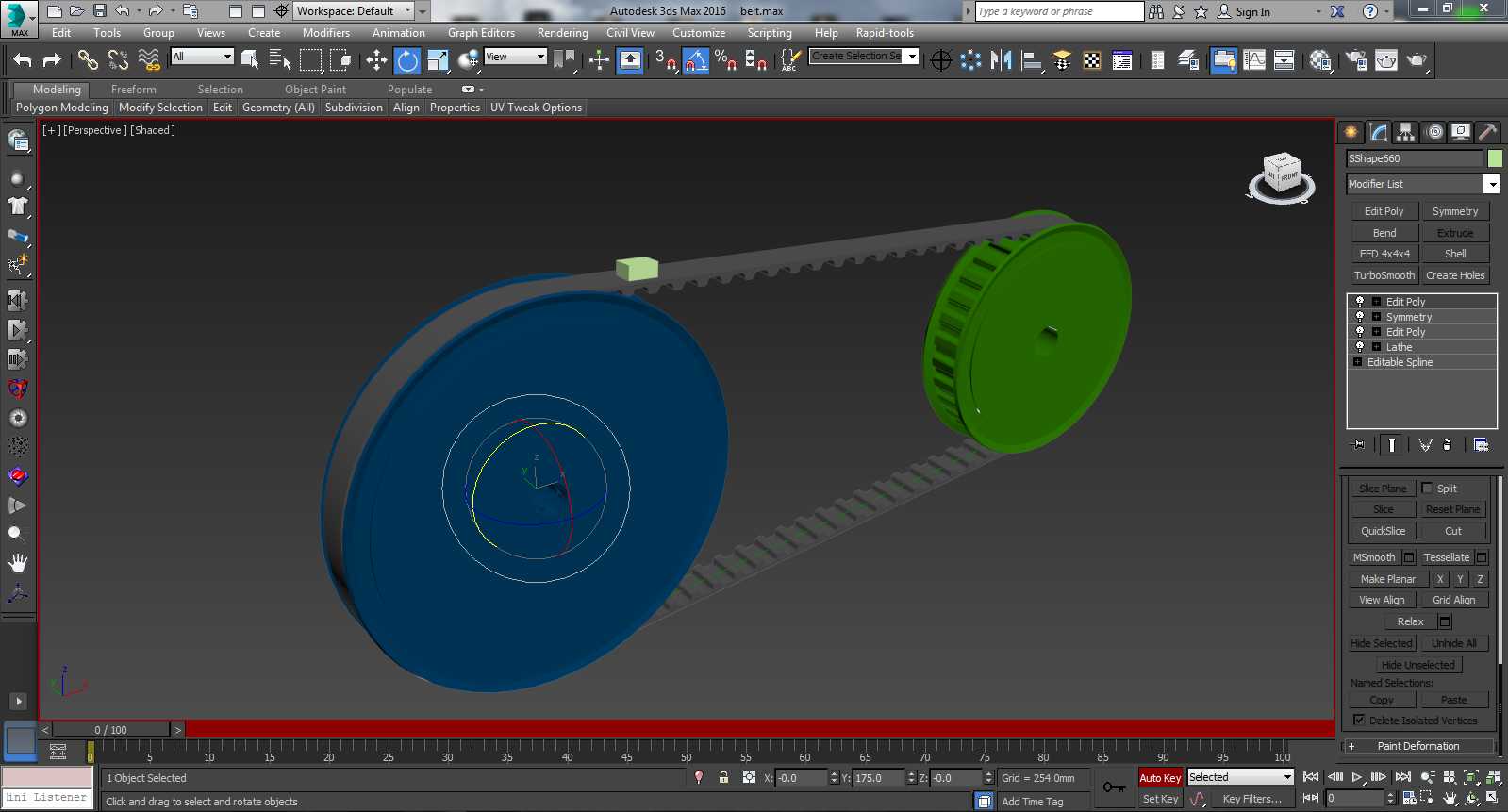

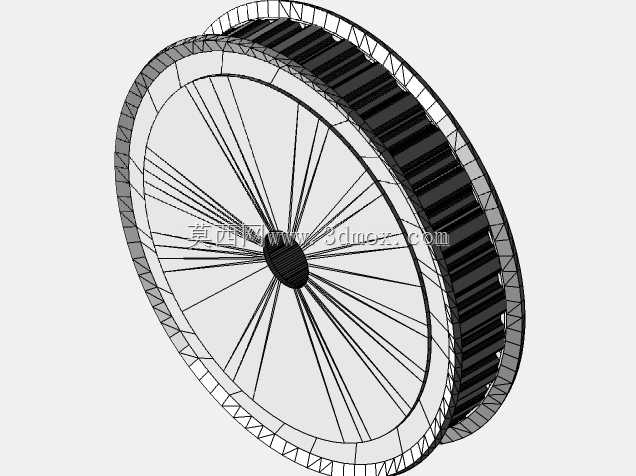

这套带轮传动结构，核心适配中小载荷的精密传动场景，常见于3D打印设备进给机构、小型自动化输送线、桌面级加工设备的动力传递单元，也可用于轻工包装设备的工位间动力传输，替代传统齿轮传动实现长轴距的动力输送，同时缓冲设备启停阶段的冲击载荷，避免刚性传动带来的零部件磕碰损伤。设计阶段优先匹配同步齿形带的啮合参数，大直径带轮采用辐板式减重结构，轮缘处加工与带齿完全契合的齿槽，保证传动过程中无滑差，恒定传动比的输出精度控制在常规机械传动允许的误差范围内，小直径带轮做了轮缘加厚处理，应对小带轮包角不足时的带齿啮合应力集中问题，避免长期运行后带齿过早磨损。两个带轮的安装轴孔均预留了标准键槽位，可适配常用的平键连接，轴孔端面设计有顶丝孔位，方便安装时调整带轮的轴向位置，保证两个带轮的端面共面度，避免皮带运行过程中出现跑偏、啃边的问题。安装边界上，两个带轮的中心距可根据实际设备的布局空间做小幅调整，预留的张紧行程可覆盖皮带长期使用后的拉伸量，无需额外加装张紧轮即可满足张紧需求，带轮的径向跳动公差控制在机械传动通用要求范围内，保证高速运转时的平稳性，降低传动过程中的振动噪音。轮体的外形做了边缘倒角处理，既避免安装过程中锐边划伤操作人员，也能减少皮带与轮缘侧边的摩擦损耗。整套结构在建模时完全还原了齿形啮合的细节，可直接用于传动机构的运动仿真，验证不同转速下的传动平稳性，也可作为非标设备设计时的带轮选型参考，直接调取模型调整轴孔尺寸、轮径参数即可适配不同的传动比需求，省去重复建模的工作量，帮助结构设计人员快速完成传动单元的布局搭建。
