螺杆压紧式快速夹紧工装结构设计

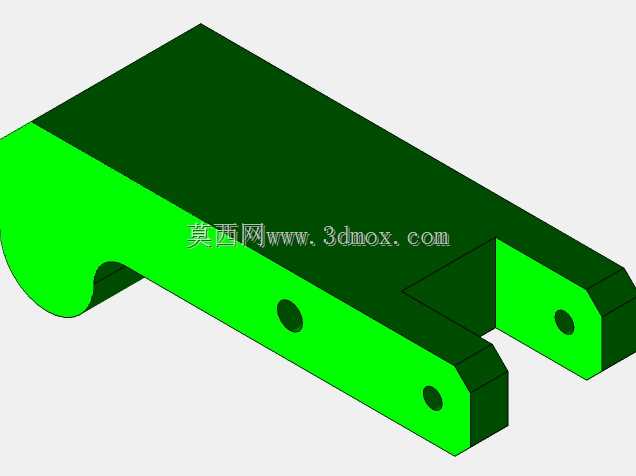

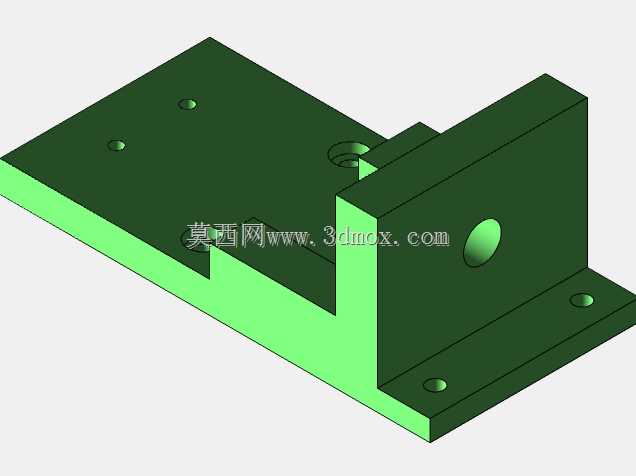

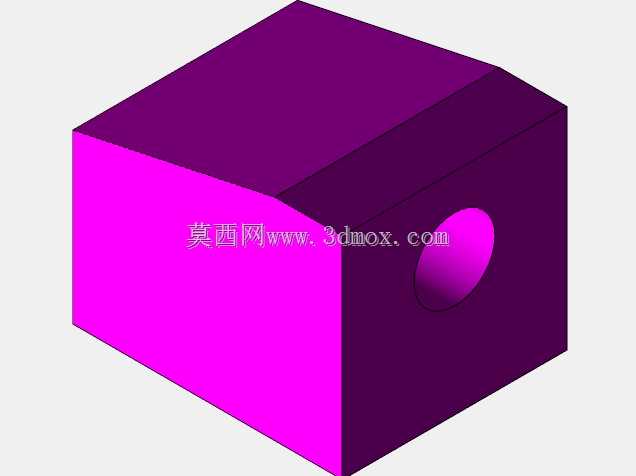

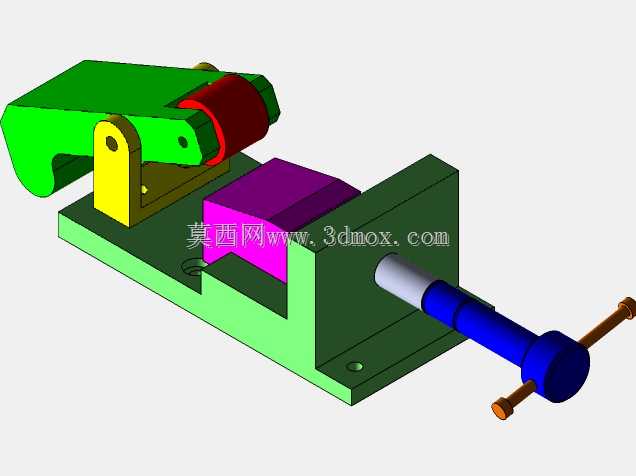

　　该夹紧工装主要面向机加工工序中的工件定位装夹场景，可适配小型块状、轴类零件的铣削、钻孔、检测工位的固定需求，在小批量零件加工、工装调试、样件试制环节的应用频次较高，能够替代通用台虎钳完成异形轮廓工件的快速装夹，减少工件装夹找正的辅助工时。从结构组成来看，整套装置包含L型安装基座、偏心压臂组件、螺杆进给顶紧机构、工件定位挡块四个核心部分，基座底部预留两个沉头安装孔，可直接固定在机床工作台T型槽或者工装平台上，安装孔的中心距按照常规小型工装的通用安装边界设计，适配多数轻型加工设备的工作台装夹尺寸，基座的竖直挡边作为工件的X向定位基准面，平面度控制在0.02mm以内，保证定位基准的可靠性。压臂部分采用偏心铰接结构，

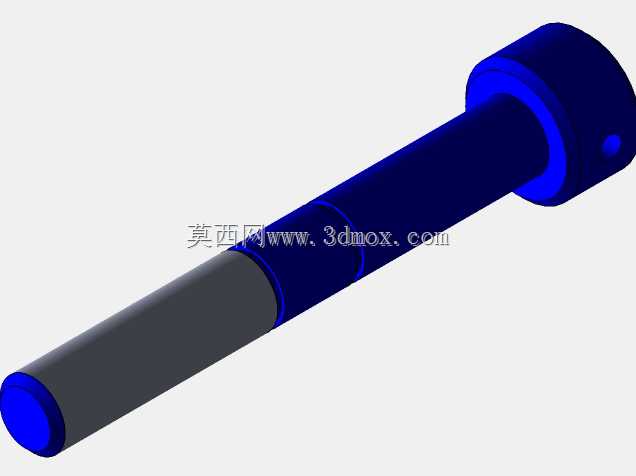

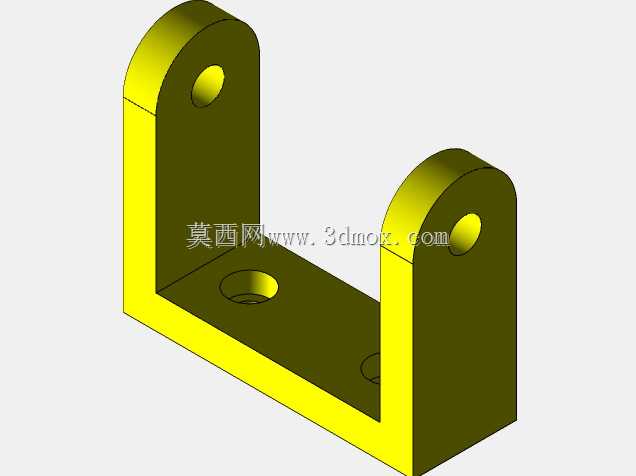

　　铰接销轴穿过压臂与基座上的支撑立板，支撑立板与基座为一体式加工结构，避免拼接结构带来的刚度不足问题，压臂的压紧端镶嵌有软质防护垫，防止压紧过程中划伤工件已加工表面，压臂的抬起与下压操作可通过手动扳动完成，配合下方的定位支撑块，能够快速实现工件上方的压紧限位，针对不同厚度的工件，可通过调整铰接处的限位垫片厚度来适配压紧行程，无需更换压臂零件。螺杆进给机构布置在基座的另一侧，与竖直挡边处于同轴方向，螺杆采用梯形螺纹传动，具备自锁性能，在加工过程中承受切削力时不会出现松动退牙的问题，螺杆端部安装有可拆卸的压头，压头与工件接触的端面做滚花处理，增大接触摩擦力，避免顶紧过程中工件出现滑移，螺杆尾部安装有T型转动手柄，

　　操作人员无需额外工具即可手动完成顶紧操作，手柄的转动半径经过优化，保证操作人员施加较小的手动力即可输出足够的顶紧力，满足常规轻切削加工的夹紧力要求。设计过程中优先考虑了操作的便捷性，整套工装的装夹动作可分为三步：首先扳起上部压臂，将工件放置在基座平面上，贴紧竖直定位挡边完成初定位；之后下压偏心压臂，完成工件上部的预压紧，限制工件向上的自由度；最后转动尾部的螺杆手柄，推动顶紧压头接触工件侧面，完成侧向的最终顶紧，整个装夹过程无需借助扳手等辅助工具，单人操作即可在10秒内完成工件的装夹与拆卸，相比传统的螺栓压板装夹方式，辅助工时能够缩短60%以上。在结构刚度设计上，基座的壁厚按照承受1500N切削力的工况做了加强，

　　基座底部与安装面的接触面积占整个基座投影面积的85%以上，装夹后不会出现工装翘曲变形的问题，压臂的截面采用变厚度设计，铰接位置的厚度最大，向压紧端逐渐过渡，在保证刚度的前提下尽可能减轻压臂的自重，降低操作人员扳动压臂的操作力度。尺寸边界方面，整套工装的总长度控制在180mm以内，总宽度100mm，总高度90mm，属于小型工装范畴，不会占用过多的工作台操作空间，可多台并排布置在工作台上，完成多工位的同时装夹，适配小型零件的批量加工需求。针对不同的工件装夹需求，该工装的压头与压臂均可做快速更换，比如针对圆柱形工件，可将平压头更换为V型压头，适配轴类零件的定位装夹，针对表面精度要求较高的工件，可更换铜质或者尼龙材质的压头与压块，避免装夹夹痕的产生。在实际使用过程中，该工装的铰接位置与螺杆传动位置预留有润滑注油孔，定期加注润滑脂即可保证机构的操作顺畅性，日常维护难度极低，适合生产现场的长期高频次使用，铰接销轴采用标准圆柱销，磨损后可直接更换标准件，无需专门定制配件，降低了工装的后期维护成本。
