带安装法兰结构的液压活塞执行组件

　　在工业液压传动系统的布局中，这类带方形安装法兰的活塞组件是直线往复执行机构的核心构成，常见于机床工装的夹紧回路、自动化生产线的工件推料工位、重型设备的姿态调整单元，也会配套在小型液压站驱动的专用工装、非标自动化压装设备中，承担将液压油的压力能转换为直线机械推力的作用，相比气缸类执行元件，它能在同等安装空间下输出更大的推拉力，运行过程的负载刚性更强，在重载、低速、需要保压的工况下适配性更好。

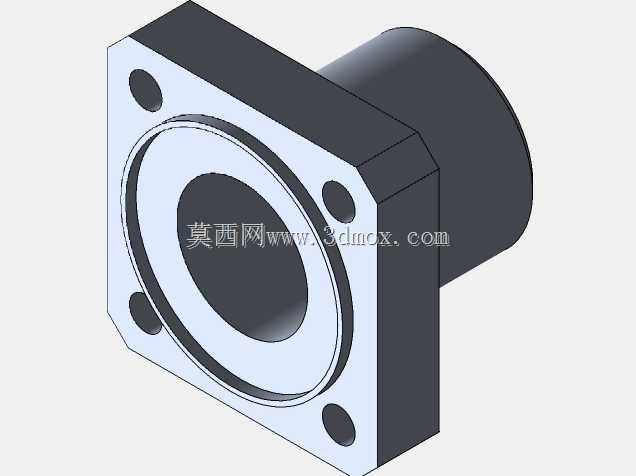

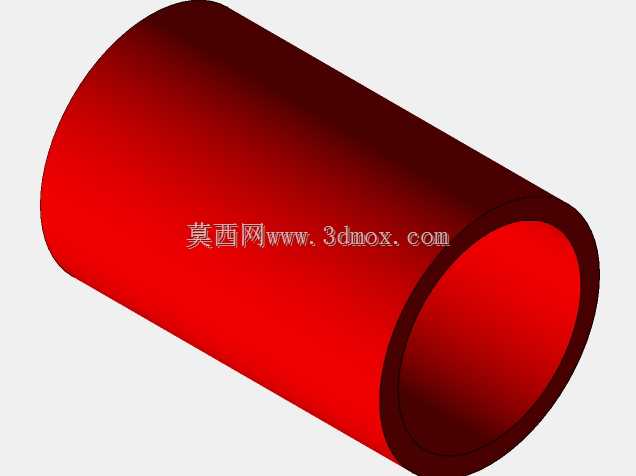

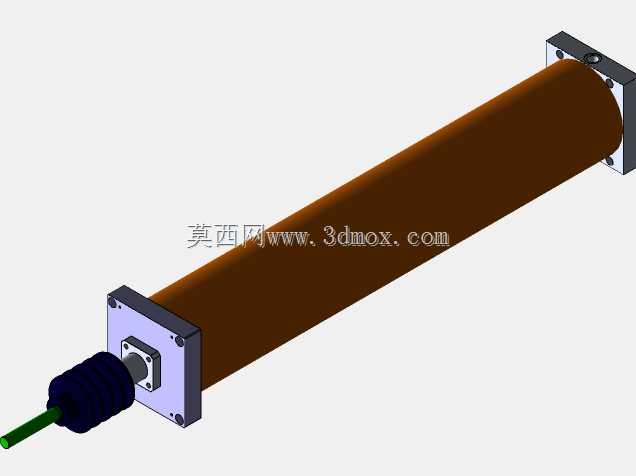

　　从结构设计逻辑来看，该组件采用了双法兰端的缸筒固定方案，两端的方形安装法兰预留了螺栓过孔，安装时可直接通过螺栓将缸体固定在设备的安装立板上，不需要额外制作抱箍类固定支架，能有效压缩设备的安装占用空间，法兰与缸筒的连接采用止口定位结构，装配时可保证缸筒轴线与安装面的垂直度，避免活塞运行过程中出现别劲、密封件偏磨的问题。活塞杆伸出端设置了防尘密封结构，外侧的黑色防护套可阻挡车间环境中的金属切屑、粉尘、切削液接触活塞杆表面，避免活塞杆表面被硬颗粒划伤，进而延长内部密封件的使用寿命，活塞杆端部做了倒角处理，方便后续连接负载接头、推块等执行端配件。

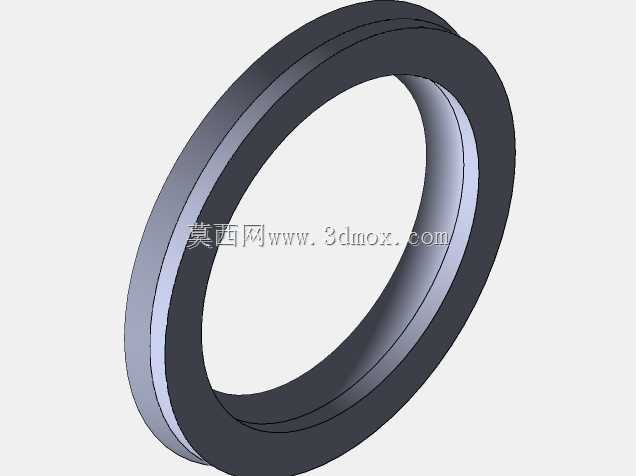

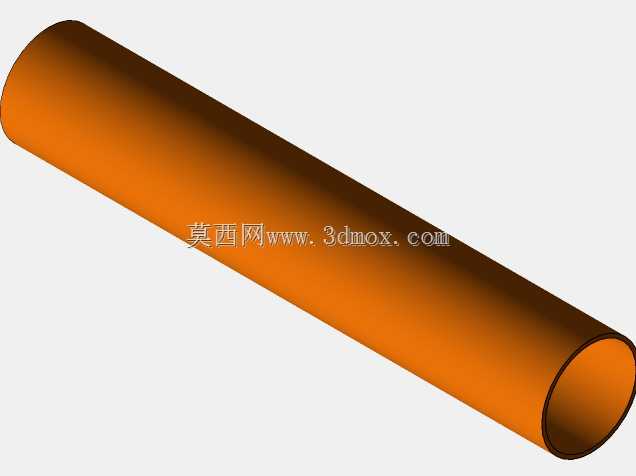

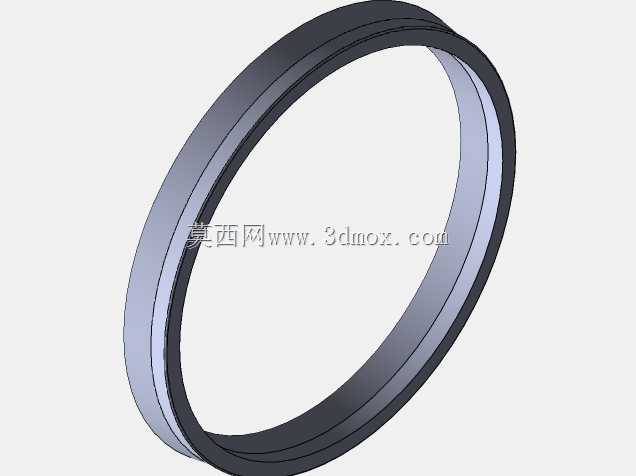

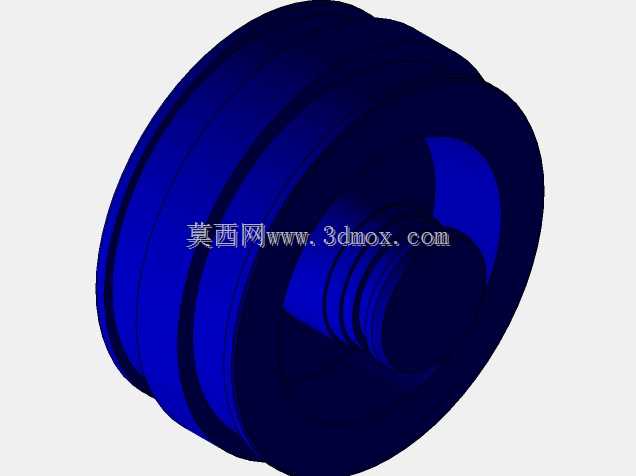

　　设计过程中优先考虑了密封系统的可靠性，活塞与缸筒内壁之间采用组合密封结构，可同时承受活塞往复运动时的双向油压，避免内泄导致的推力损失、保压压力不足问题；端盖与活塞杆之间除了主密封之外，还设置了导向环，可承受活塞杆运行时的径向偏载，避免活塞杆直接刮蹭端盖金属表面。缸筒内壁的粗糙度设计要求控制在Ra0.8以内，降低活塞密封件的运行摩擦阻力，减少长期运行的磨损量。

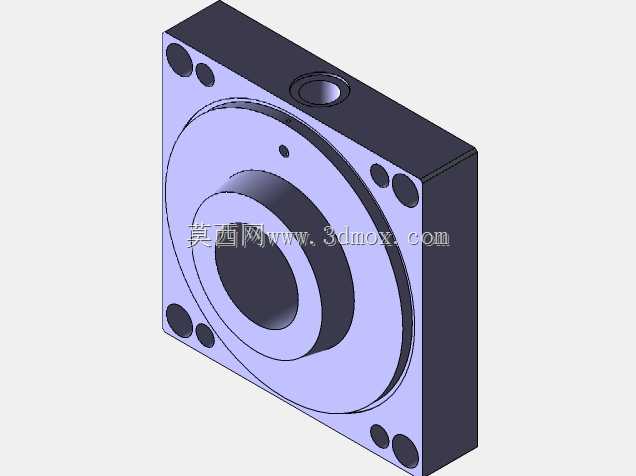

　　从安装边界来看，该组件的整体外形为长圆柱加两端方形法兰的结构，安装时需要预留的空间需覆盖法兰的对角尺寸，同时要在活塞杆伸出方向预留足够的行程安全距离，避免活塞运行到行程终点时与周边设备结构发生碰撞；两端法兰的螺栓孔采用对称分布设计，可适配水平安装、垂直安装等多种安装姿态，不需要额外调整安装孔位。油路接口设置在其中一端的法兰端面上，采用标准内螺纹油口，可直接对接标准液压油管，不需要额外设计转接接头，能减少管路连接的泄漏点。

　　在实际工况适配中，这类活塞组件可根据系统压力需求匹配对应的密封件材质，常规矿物液压油工况下采用丁腈橡胶密封即可满足使用要求，如果应用在高温、高腐蚀的特殊工况，可更换氟橡胶材质密封件。活塞的运行速度可通过回路中的节流阀进行调节，配合行程开关可实现多点位置停止，满足不同工序的动作需求。相比拉杆式液压缸，这种法兰式固定的活塞组件整体刚性更好，在频繁换向、带冲击负载的工况下，连接部位不容易出现松动，长期运行的稳定性更优。

　　建模过程中对各个配合面的公差做了对应设定，法兰止口与缸筒的配合采用H7/h6的间隙配合，既保证装配的便利性，又能保证同轴度要求；活塞杆与导向环的配合间隙控制在合理范围，既避免间隙过大导致的密封偏磨，又防止间隙过小出现运行卡滞。所有棱角位置都做了倒角处理，避免装配时割伤密封件，也能减少安装过程中对操作人员的划伤风险。
