不锈钢154mm离心泵冷却叶轮结构设计

这款直径154mm的不锈钢冷却叶轮，主要适配小流量高扬程离心泵的冷却循环回路，常见于工业设备闭式冷却系统、小型液压站油温冷却回路、机床切削液冷却输送单元，也可配套在小型冷水机组的冷媒循环段承担流体增压功能。从实际工况适配角度看，这类叶轮的应用场景多集中在需要连续输送洁净低粘度流体的场合，流体温度通常不超过120摄氏度，输送介质多为冷却水、低浓度切削液、冷却油类无固体颗粒的流体，避免叶轮流道被杂质卡滞造成动平衡失效。

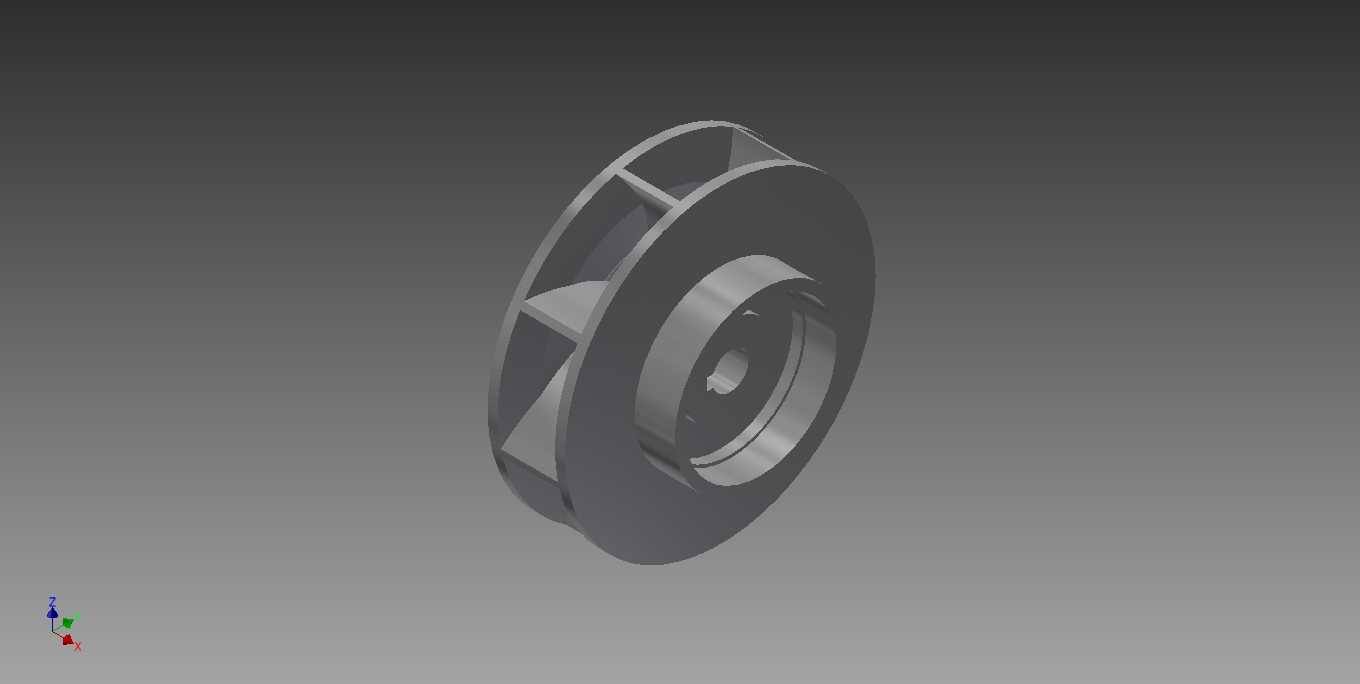

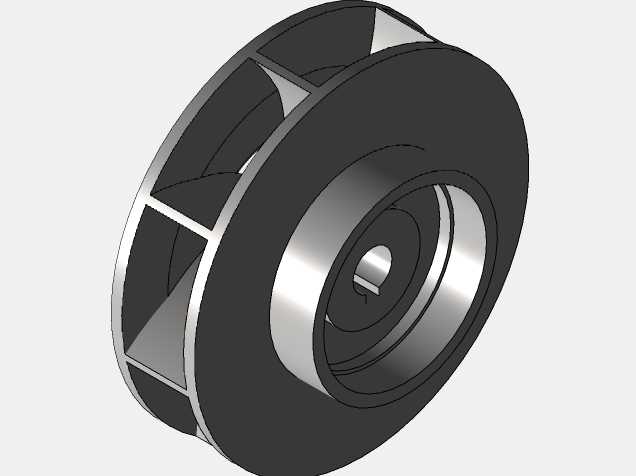

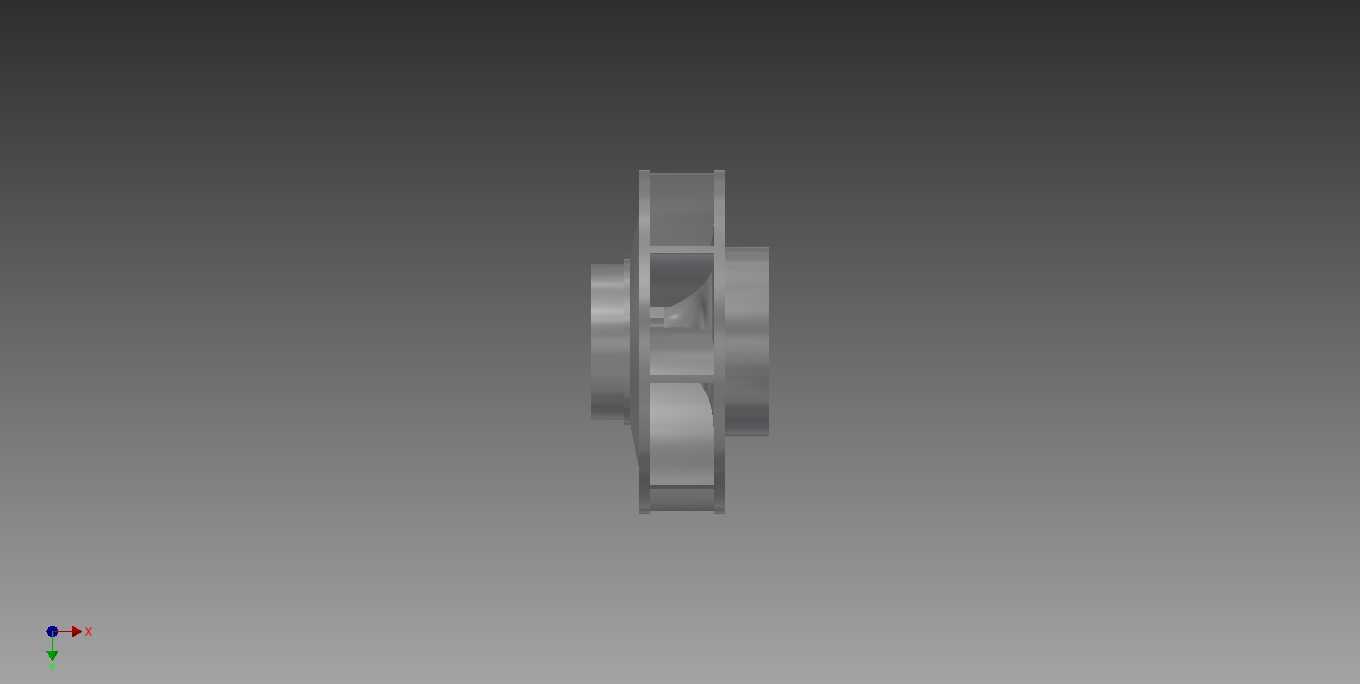

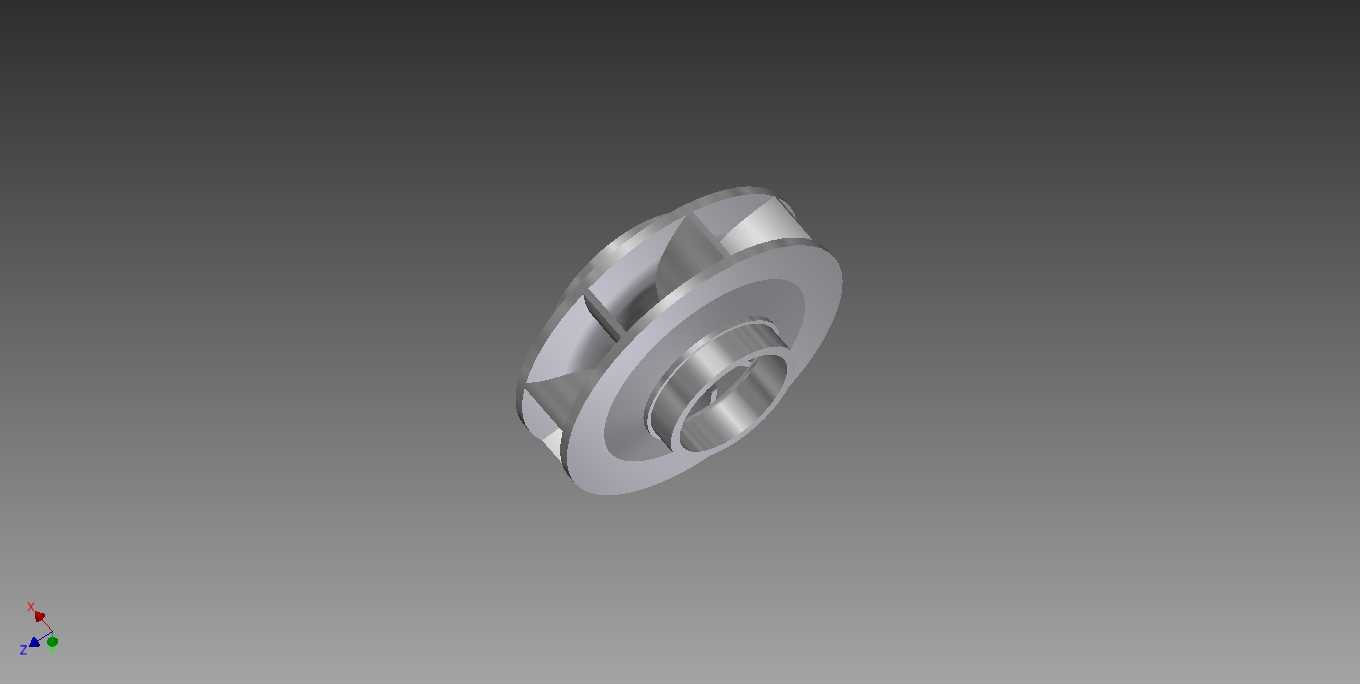

设计层面采用后向式叶片布局，叶片与轮盖、轮盘一体成型，整体为不锈钢切削加工结构，相比焊接叶轮拥有更好的结构强度与流道顺滑度，能在高速旋转时降低流体在流道内的湍流损失。轮毂位置设计有标准键槽定位结构，安装时可直接与泵轴通过平键传递扭矩，轴向靠轴端锁母压紧定位，安装边界上需要保证叶轮入口与泵体进水腔的同轴度偏差不超过0.05mm，叶轮外缘与泵壳蜗道的单侧间隙控制在0.3-0.5mm区间，间隙过大会造成回流损失降低泵效，间隙过小则容易在高速旋转时出现擦壳故障。

叶片数量经过流场仿真优化，在保证足够流体增压能力的同时，尽可能降低叶片出口的尾迹涡流，减少泵运行时的流体脉动噪音，轮盘背部设计有密封配合止口，可配套机械密封或者填料密封结构，防止高压流体从轴端泄漏。整体流道从入口到出口采用渐扩式截面设计，流体从叶轮中心轴向进入后，在叶片的带动下获得动能，沿径向甩出进入蜗壳流道完成动能到压力能的转换，不锈钢材质的选用也让这款叶轮拥有不错的抗汽蚀性能与耐腐蚀能力，可适应多数工业冷却场景的介质要求，日常维护时只需定期检查叶轮表面的结垢情况与动平衡精度，即可保证长期稳定运行。
