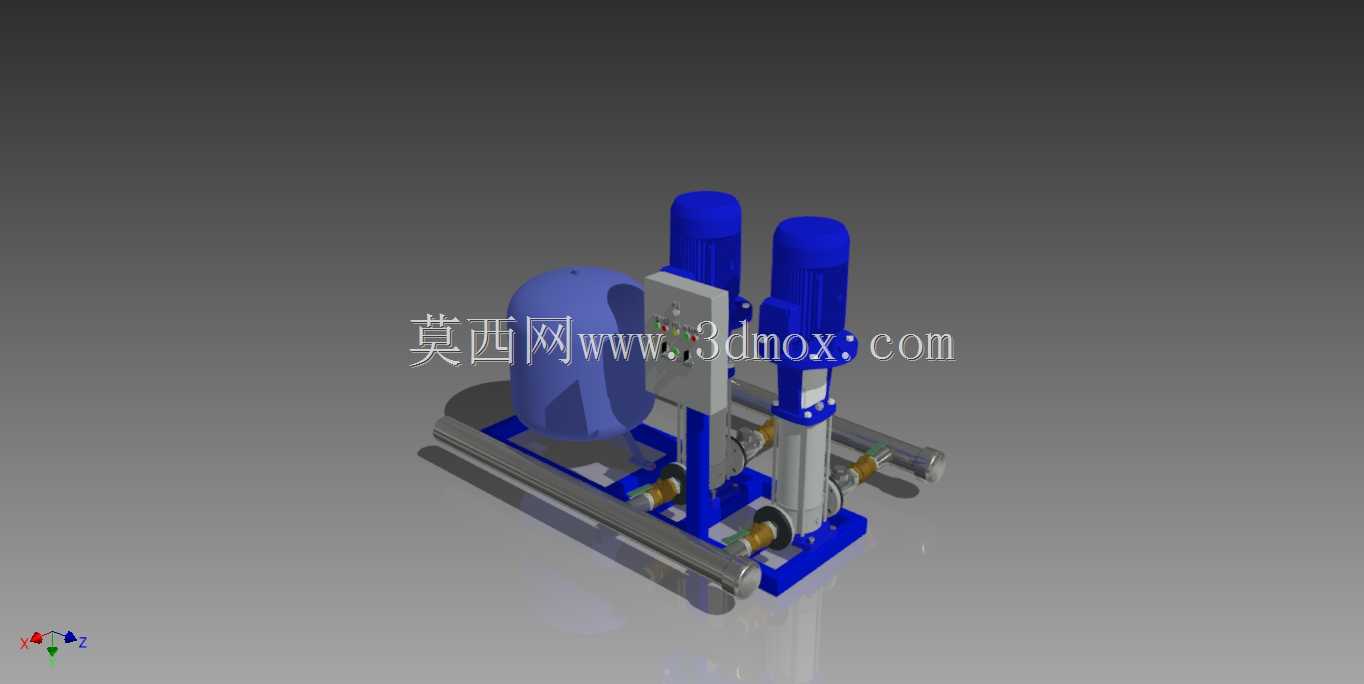

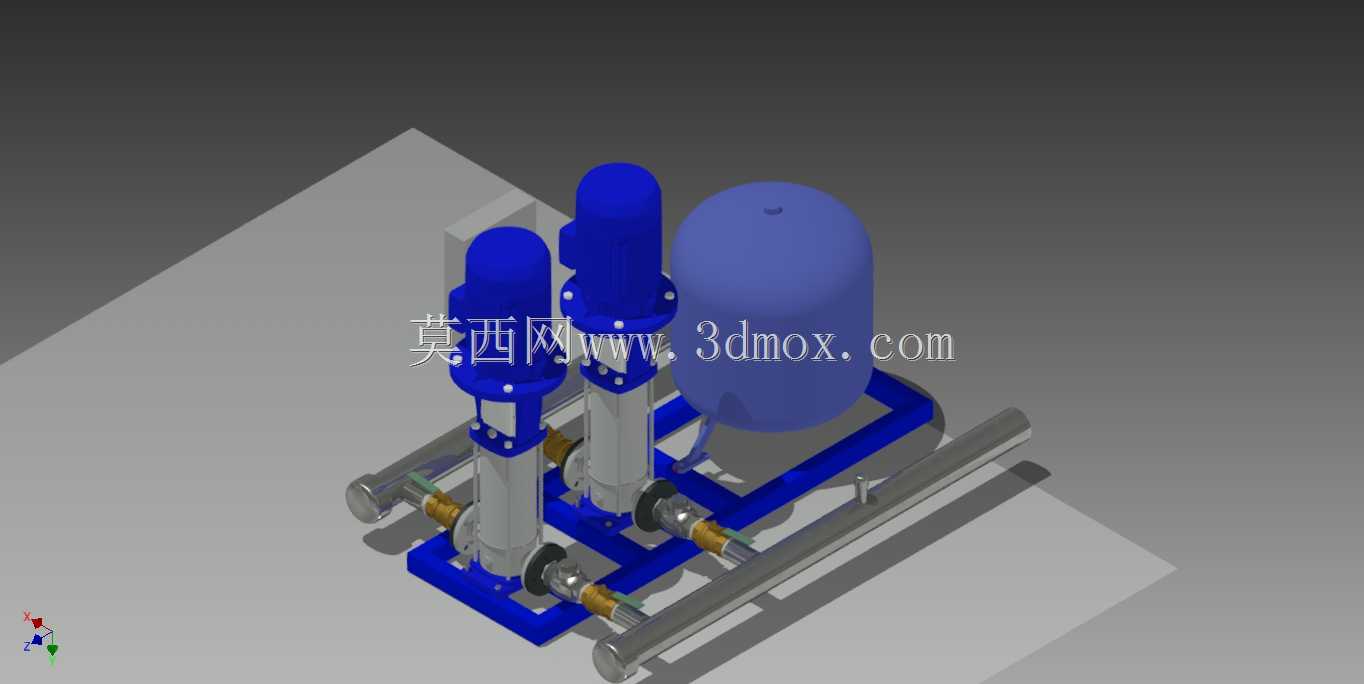

立式多级泵组成的双联增压供水机组

这套双联增压机组主要面向民用建筑二次供水、小型工业循环水增压、商用建筑恒压供水场景设计，可在市政供水压力不足的工况下稳定输出满足使用要求的水压，相比单泵配置的增压设备，双泵联动的结构可根据用水流量波动自动切换运行台数，小流量时段单泵运行降低能耗，大流量时段双泵同时启动满足峰值用水需求，同时单泵故障时另一台可临时维持基础供水，降低供水中断风险。整套机组的核心做功部件为两台立式多级离心泵，该类型泵采用立式安装结构，轴向进水径向出水，相比卧式泵大幅缩减安装占地面积，泵体过流部件适配常规清水输送工况，叶轮多级串联的结构可在较小的泵体体积下实现较高的输出扬程，满足高层楼宇、远距离输水的增压需求。每台泵的进出口端均配置了止回阀与球阀，止回阀可防止泵停机时管网内的水倒流造成泵叶轮反转，避免水锤冲击损坏泵体密封与叶轮结构，进出口球阀则用于单台泵检修时切断管路连通，无需排空整套管网的存水即可完成单泵的维护更换，大幅降低后期运维的工作量与停水影响范围。机组配套的200L隔膜式压力罐可缓冲管网压力波动，减少水泵的频繁启停次数，当管网用水量较小时，压力罐储存的压力水可直接供给管网，无需启动水泵，既降低能耗也能延长水泵的使用寿命。管路部分采用4英寸口径的吸入与排出集管，集管采用同程设计保证两台泵的进水阻力一致，避免出现单泵抢水导致的汽蚀问题，进出口管路均预留了压力检测接口，可外接压力传感器实现恒压供水的自动控制。整套机组集成在一体式焊接底座上，底座采用型钢焊接成型，加工时预先完成了泵体、压力罐、管路的安装定位孔加工，现场安装时只需固定底座、连接进出水管路与供电线路即可投入使用，无需现场进行管路焊接与泵体找正，大幅缩减现场安装的工期与施工难度。设计过程中充分考虑了安装边界限制，机组整体宽度控制在常规设备间门宽范围内，立式结构的高度适配多数民用建筑设备间的层高要求，泵体与压力罐之间预留了足够的操作空间，方便日常运维时更换密封件、检查阀门状态，管路排布避开了电气控制箱的安装位置，避免管路结露滴水造成电气元件短路，控制箱安装在两台泵之间的支架上，操作高度符合人体工程学要求，日常参数调整与状态查看无需借助登高工具。
