文丘里管伯努利流体动力学仿真结构

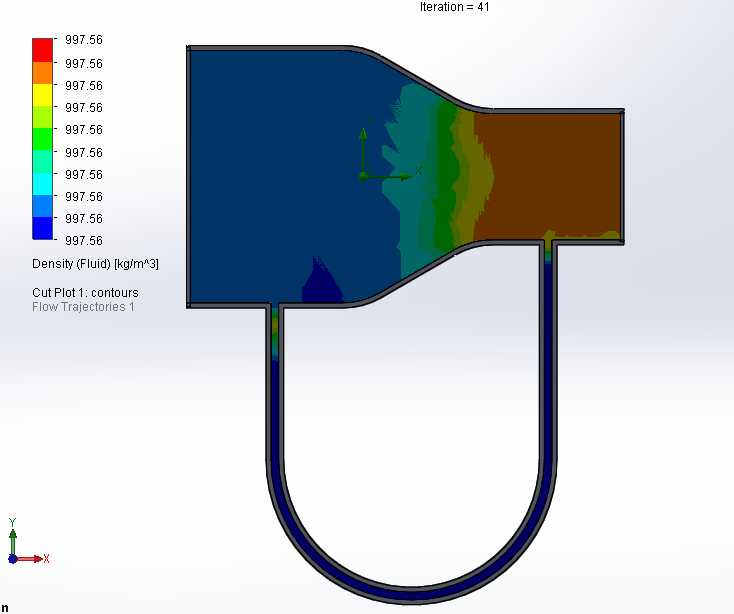

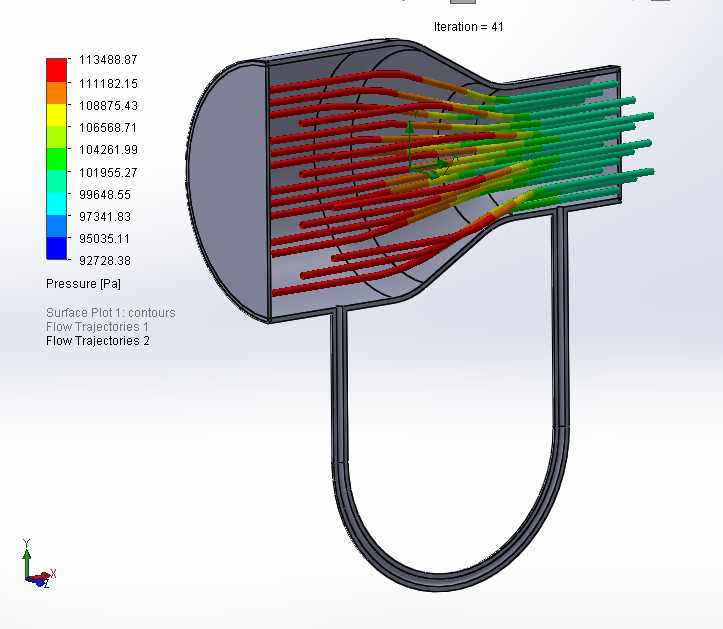

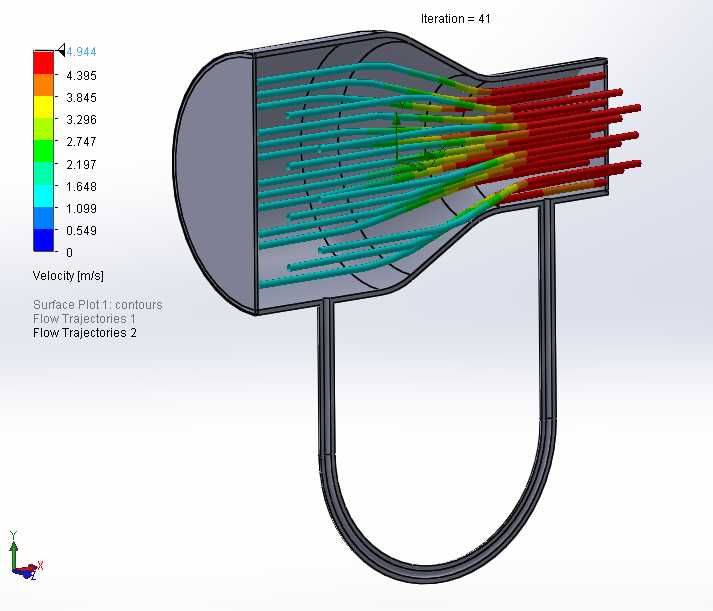

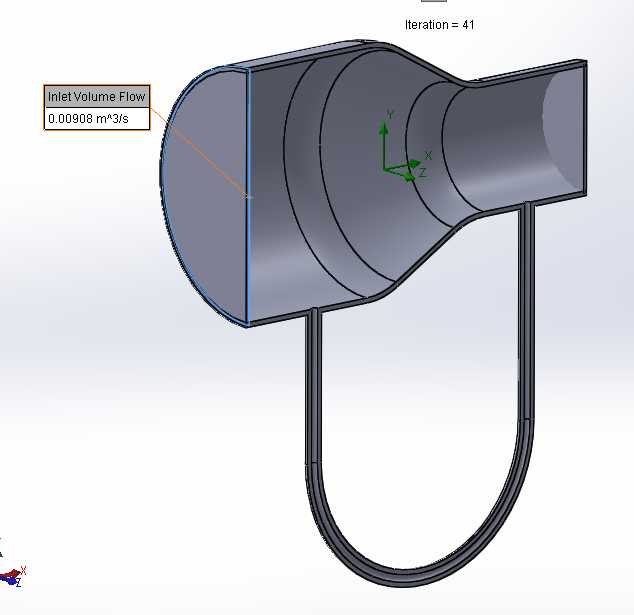

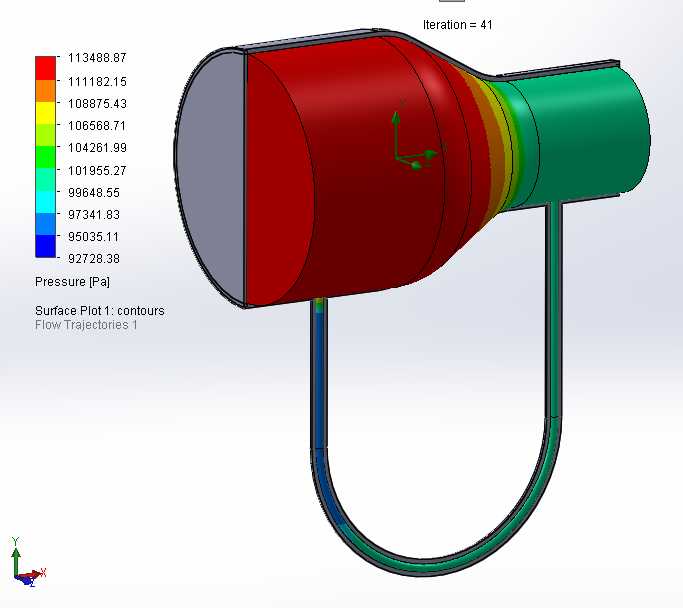

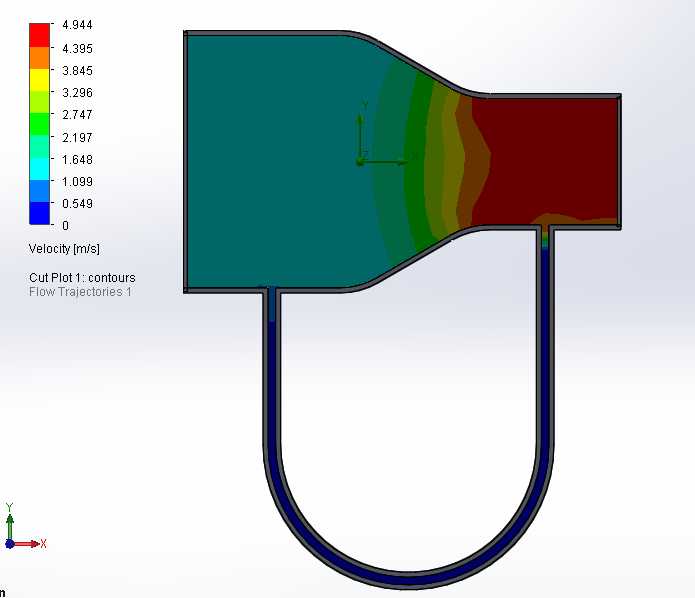

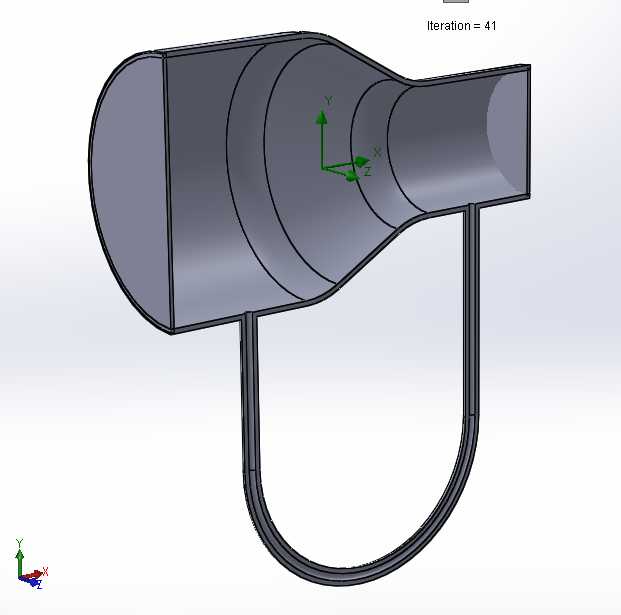

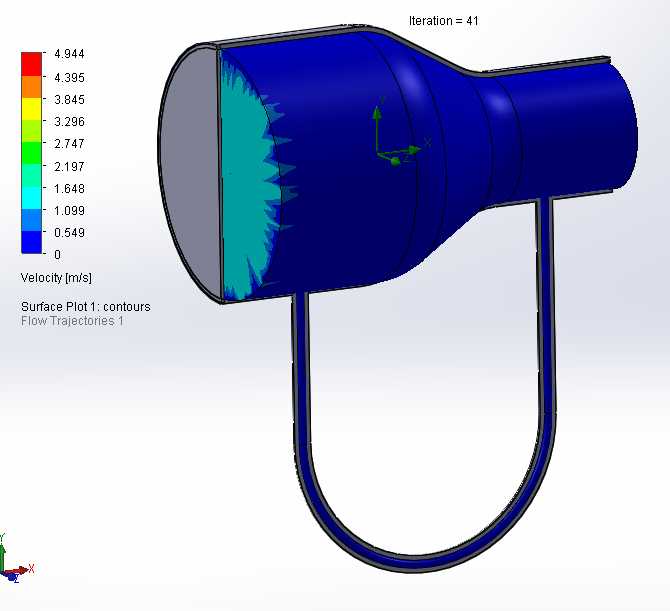

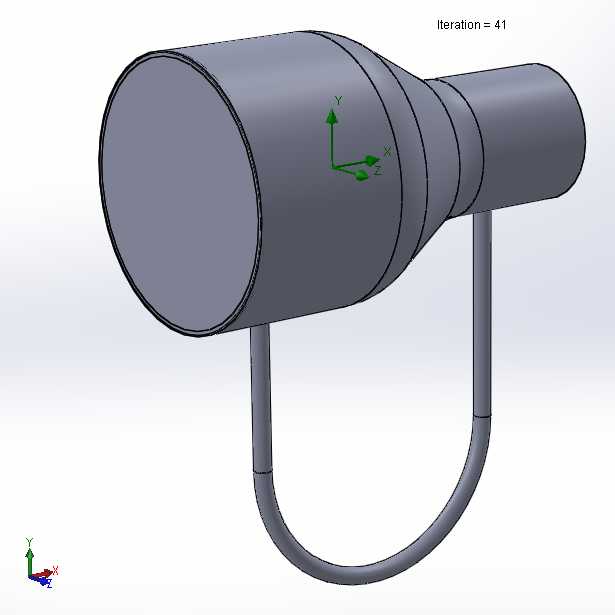

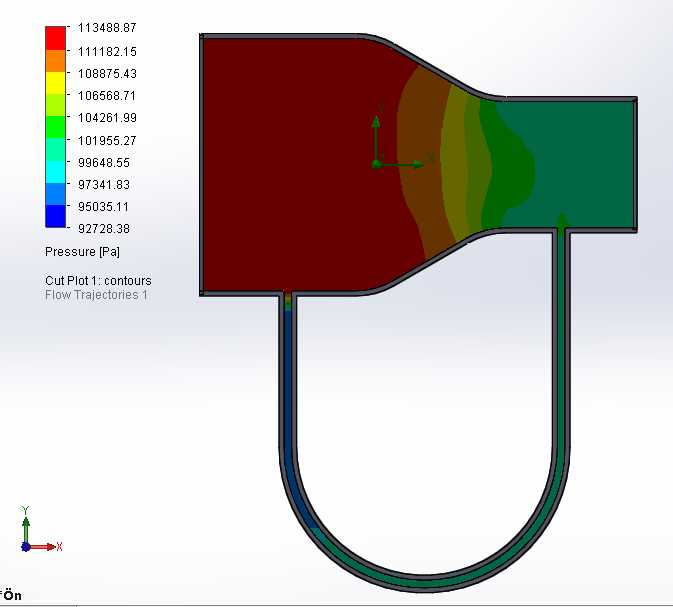

该结构是基于伯努利原理搭建的流体流速观测验证装置，核心流道采用渐缩渐扩的文丘里构型，搭配U型测压支路，可直观呈现流体在不同通流截面下的流速、压力分布变化规律，多用于流体力学教学演示、小型管路流阻特性验证场景。从设计逻辑来看，整体流道采用回转体构型，入口段设置足够长度的直段缓冲区，避免入口紊流直接进入收缩段干扰流场稳定性，收缩段采用平滑过渡的锥面构型，避免截面突变引发的局部涡流损失，喉部位置是整个流道流速最高的区域，也是压力最低的区段，连接的U型支路可通过液位差直观反映喉部与入口段的压力差值，无需额外加装精密传感设备即可完成基础原理验证。流道出口段同样采用渐扩构型，扩散角控制在流体不发生边界层分离的合理区间，既保证流速逐步回落至接近入口水平，也能最大限度降低扩散段的能量损失，避免过大的扩散角引发流道内漩涡，影响观测结果的准确性。从安装边界来看，整个装置采用卧式布置，U型测压管垂直向下延伸，安装时需保证入口段、收缩段、喉部、扩散段的轴线保持水平，避免重力因素干扰流场分布与测压支路的液位读数，入口与出口端可对接标准通径的实验管路，无需额外定制转接结构即可接入常规流体实验台架。功能层面，该结构可完成不同入口流速下的伯努利方程验证，通过流道内的迹线分布可直接观察到流体从入口大截面进入收缩段后流速逐步升高，在喉部达到峰值后进入扩散段逐步减速的完整过程，配合流速色阶标尺可直接读取不同位置的流速数值，匹配理论计算值完成误差校核。设计过程中对所有过渡圆角做了圆滑处理，避免尖锐棱角引发的局部流场畸变，U型支路与流道的连接位置做了平滑倒角，避免支路接口处产生局部涡流干扰主流场的流动状态，整体结构无复杂异形曲面，加工难度低，既可以通过3D打印制作实体演示教具，也可直接作为CFD仿真的基准模型，用于验证流体仿真软件的计算精度，适配不同流体介质下的原理验证需求，在教学实验、小型管路节流特性测试场景下有较强的实用价值。
