重型卡车空气动力导流车顶风挡结构

　　该三维结构对应重型货运卡车驾驶室顶部的空气动力学导流外覆盖件，日常在干线物流牵引车头、工程改装重卡上承担梳理驾驶室上方高速来流的作用。跑长途干线的司机都清楚，平头重卡驾驶室正面迎风面积大，若货厢高度高于驾驶室顶面，高速行驶时驾驶室顶部气流会直接撞击货厢前壁，形成大范围紊流区，风阻占整车行驶阻力的比例会大幅攀升，这套导流风挡车顶就是为衔接驾驶室顶面与后方货厢上沿的高度差设计的。

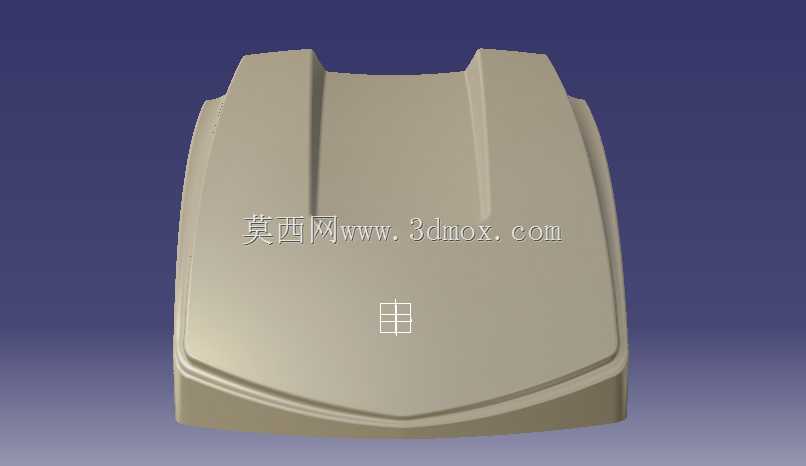

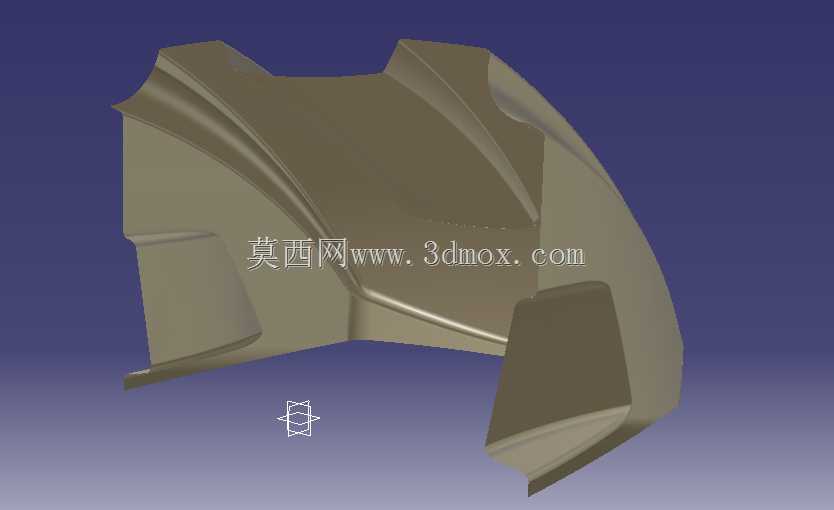

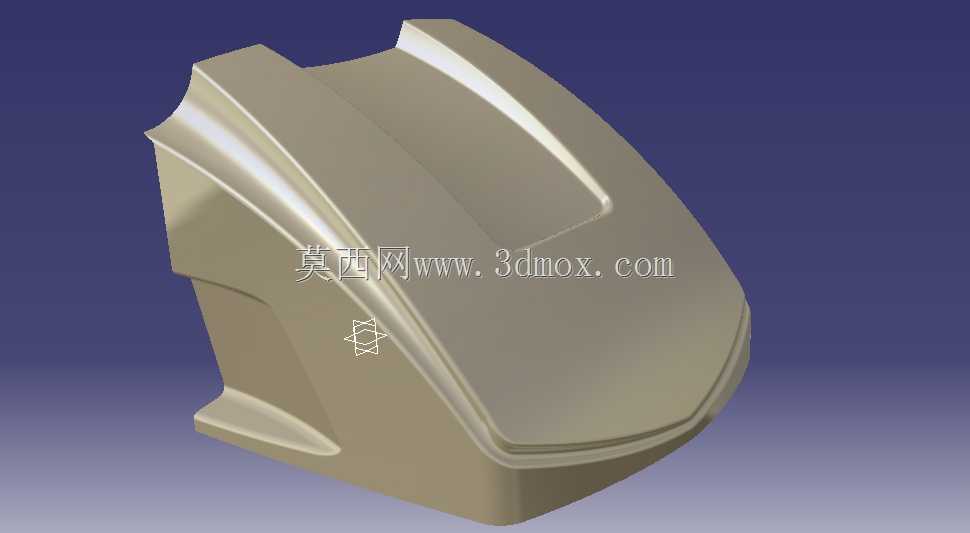

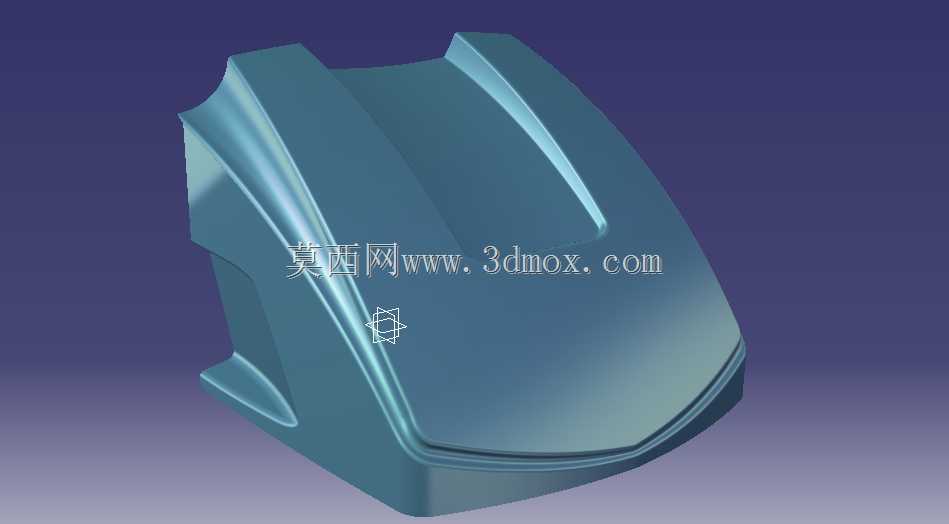

　　从结构形态来看，该件整体采用大曲率顺滑流线造型，前端收窄贴合驾驶室顶面前缘，向后逐步抬升形成导流斜面，两侧带有向下包覆的侧导流边，能够把正面冲上车顶的气流平顺导向货厢顶面与两侧，避免气流在驾驶室与货厢的间隙处形成涡流拖拽。建模过程中优先保证外表面的曲率连续性，所有过渡棱线都做了圆角顺滑处理，既符合空气动力学对壁面气流无突变分离的要求，也匹配玻璃钢复合材料外覆盖件的成型工艺特性——这类导流罩大多采用手糊玻璃钢或者SMC模压成型，曲面不能存在尖锐拐角，否则脱模时会出现应力集中，长期受路面振动也容易在拐角处产生微裂纹。

　　实际装车匹配时，首先要核对安装边界：该导流件的底部安装法兰面完全贴合驾驶室顶部的预留安装孔位，前端下缘与驾驶室顶风窗上沿的密封胶条预留10~15mm的安全间隙，避免车辆行驶在颠簸路面时驾驶室产生扭转变形，导流件与风窗边框发生硬干涉。两侧下伸的导流边距离驾驶室侧围外板的间隙控制在8mm左右，既不会在车辆侧倾时剐蹭侧围，也能尽可能缩小缝隙，防止气流从侧边窜入导流件下方形成负压抬升力。针对不同货厢高度的挂车，这类导流罩的抬升角度还可以搭配可调支架做小范围俯仰调整：当运输高箱集装箱时，把导流斜面的上扬角度调大，让导出的气流刚好贴合货厢顶面；运输低平板挂车时，适当下调导流角度，避免气流过度向上偏转反而增加压差阻力。

　　从功能设计的细节考量，导流罩顶面预留的两条内凹加强筋是建模时特意做的结构优化：外覆盖件如果做成等厚的光面壳体，高速大风压下顶面会产生鼓动振动，内凹的加强筋顺着气流走向布置，既不会破坏外表面的气流平顺性，又能把壳体的整体抗弯刚度提升40%以上，不需要在壳体内部额外焊接过多加强支架，既减轻了整车自重，也减少了零部件数量。导流件的下部空腔预留了线束与示廓灯的安装空间，重卡驾驶室顶部的示廓灯、天线走线都可以从空腔内部穿过，避免线束外露被风吹日晒老化。

　　在整车风洞匹配的实际场景中，这类导流结构在车辆时速超过70km/h之后的节油效果会逐步显现，合理匹配导流角度的重卡，高速工况下的整车风阻系数可以降低0.08~0.12，对应百公里油耗能够减少2~3升，对于年运营里程超过15万公里的干线物流车辆来说，全年的燃油成本节约非常可观。除此之外，这套导流结构还能在雨雪天气阻挡部分正面扬起的雨水、泥浆直接冲向货厢前壁，减少货厢前板的污渍积存，冬季也能减缓驾驶室顶部与货厢间隙处的积雪结冰速度，避免冰块在车辆行驶中脱落影响后方车辆。建模时还需要考虑维修互换性，安装孔位采用标准化的间距设计，能够适配多款主流平头重卡驾驶室的顶部安装点位，不需要对驾驶室本体做额外打孔改装，售后更换时直接对准孔位上紧固定螺栓、做好边缘密封即可完成装配。
