偏心轴向载荷构件力学分析与结构校核

　　在手持通讯终端、便携电子支架以及小型通讯外设的结构开发中，细长承力构件经常会遇到载荷作用线与构件截面形心不重合的工况。这类工况看似只是简单的轴向受压或受拉，实际在截面上会同时产生均匀分布的轴力效应与附加弯矩效应，若仅按轴心受力估算应力，很容易在样机测试阶段出现局部屈曲、连接位开裂或根部塑性变形。本次分析对象选取典型弯臂类通讯支撑构件，将载荷作用点偏离截面形心的距离作为核心变量，把复杂的空间受力拆解为轴向压缩与平面弯曲的叠加，再通过有限元结果对照经典材料力学手工计算，验证建模边界与应力判据的合理性。

　　从实际使用场景来看，这类弯臂结构常见于桌面通讯终端夹持支架、车载通讯设备固定臂、便携天线支撑座以及小型手持检测设备的握持连接段。用户按压设备顶部、夹持终端后施加偏置外力、设备跌落时单侧触地，都会让外力作用线偏离构件自身的形心轴线。现场装配时，若紧固件孔位存在小幅偏差，锁紧后也会引入额外的偏心约束，使原本按轴心受力设计的臂段长期承受交变弯曲应力。

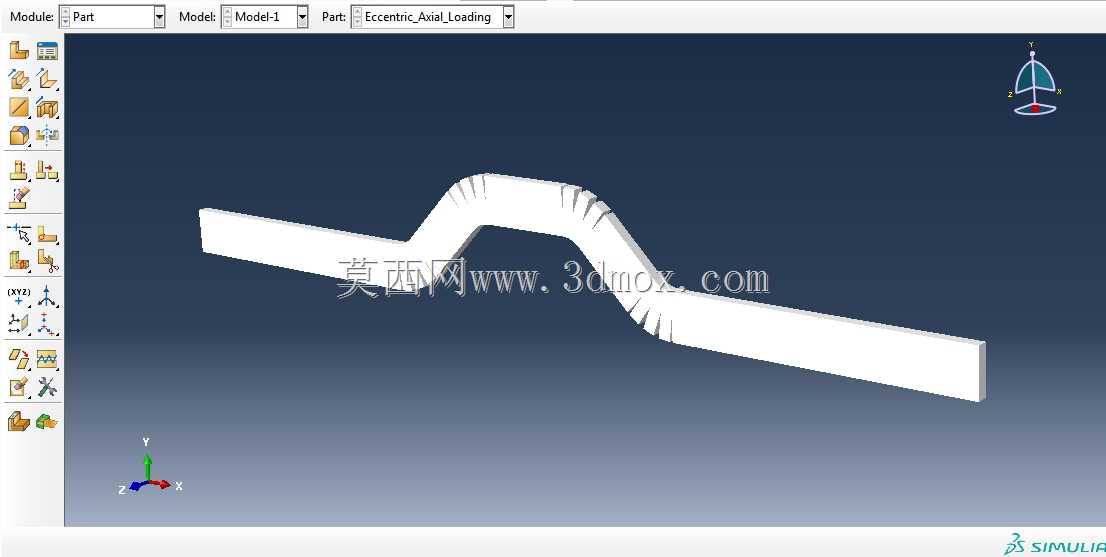

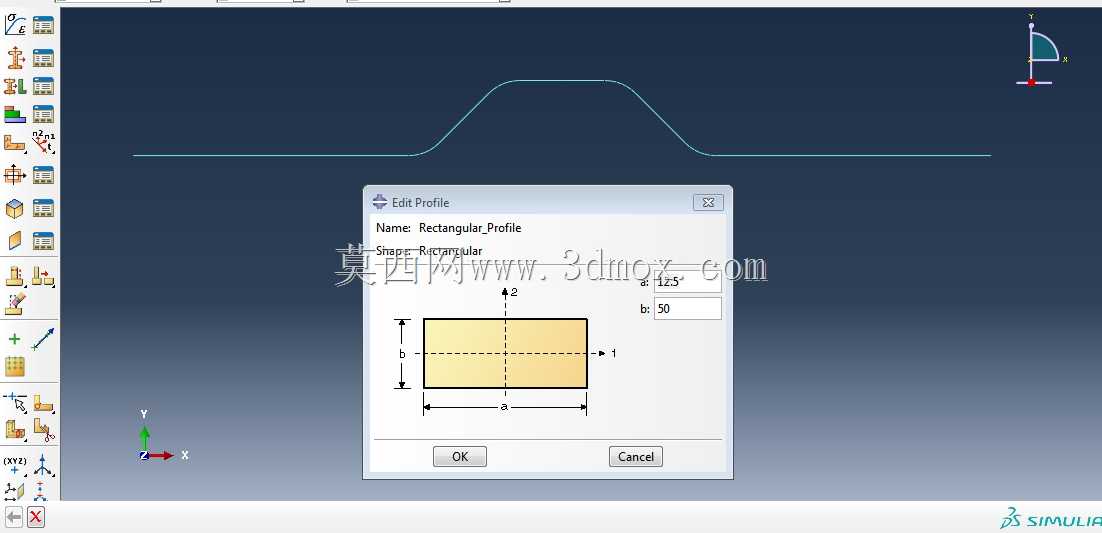

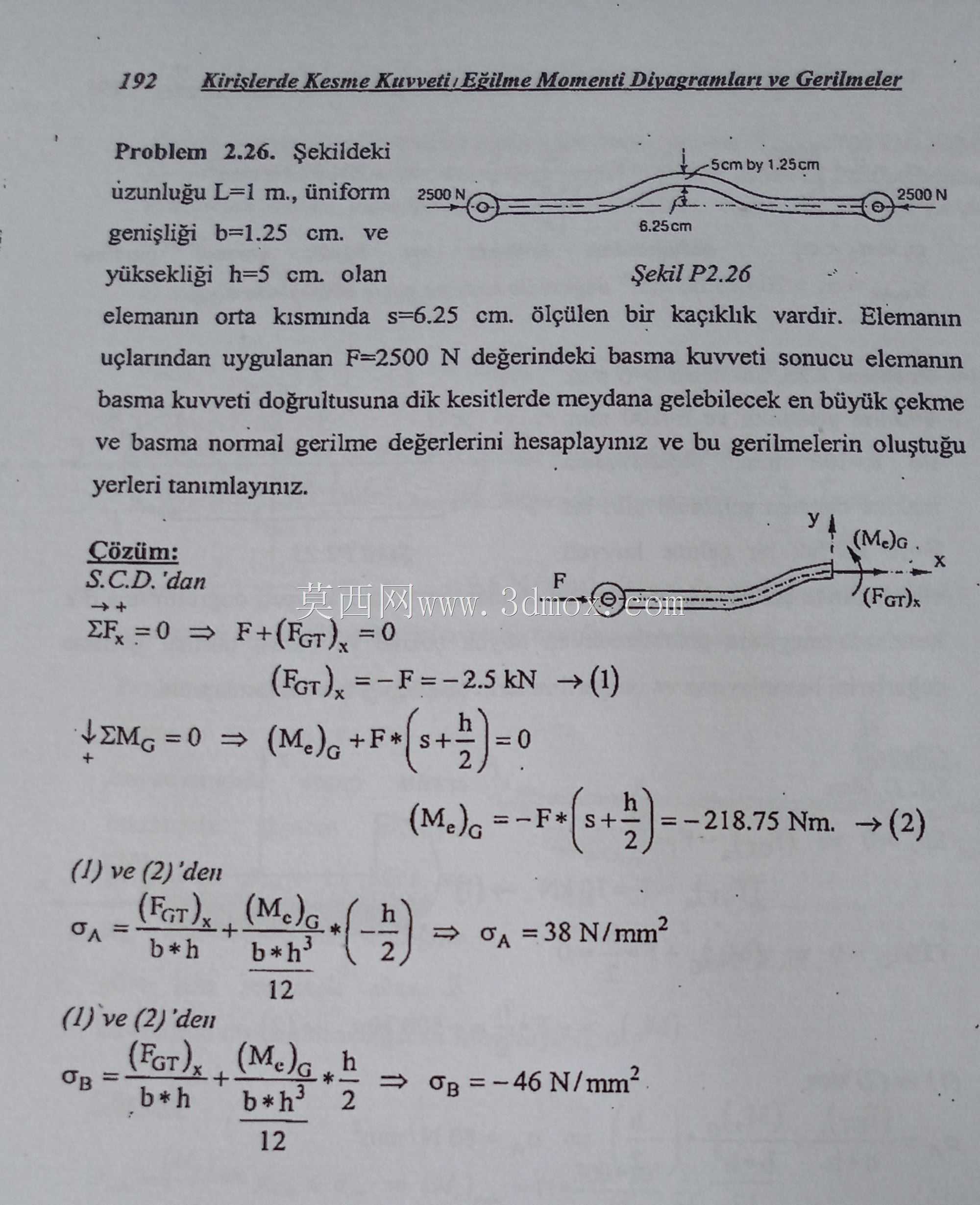

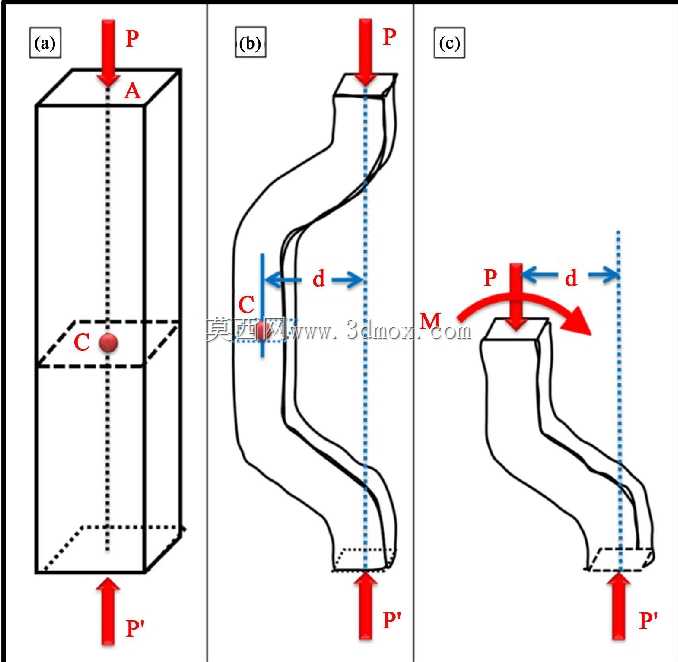

　　结构建模阶段先从直棱柱基准件入手，取规则矩形截面建立轴心受压参照，截面形心位于轮廓几何中心，轴向载荷沿形心轴线传递，此时横截面上正应力沿截面均匀分布，仅需按轴力除以截面积校核压应力与稳定临界值。随后将构件中段改为曲线弯臂形态，保持两端安装接口的相对位置不变，让顶部载荷作用线沿竖直方向向下，底部约束面提供反向支反力，此时载荷作用线与弯臂任意危险截面的形心之间存在水平偏心距。取弯臂中段典型截面切开后，内力平衡可分解为沿构件轴线方向的轴力、垂直轴线方向的剪力，以及由偏心距引发的附加弯矩；弯矩大小等于轴向载荷乘以偏心距，方向使弯臂内侧或外侧边缘产生最大弯曲正应力。

　　应力叠加时，轴力在截面上产生均匀压应力，弯矩则在截面两侧形成线性分布的拉压应力，两者在截面边缘代数相加，偏心侧的压应力会显著高于平均应力，对侧则可能由压应力转为拉应力。对于铸铝、锌合金这类通讯设备常用压铸材料，抗拉强度远低于抗压强度，若对侧边缘出现拉应力峰值，往往会先于压溃侧产生裂纹，因此校核时不能只关注最大压应力位置，还要逐一核对截面四个角点的组合应力。

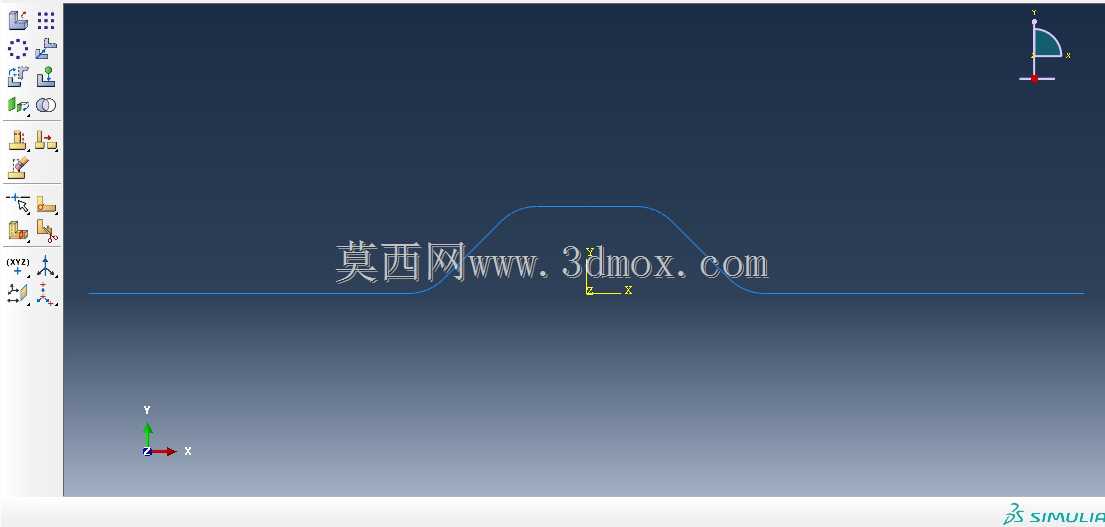

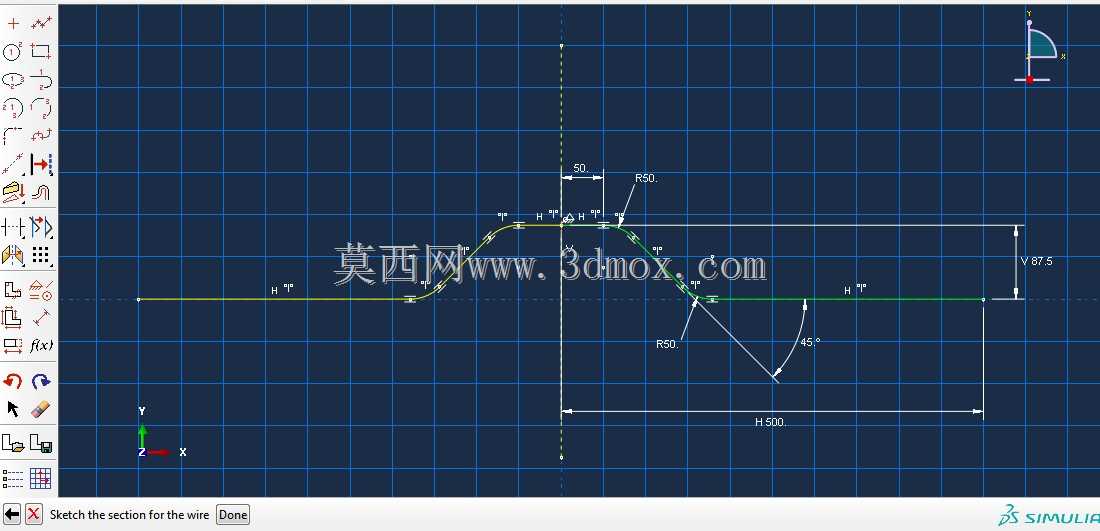

　　外形尺寸与安装边界方面，弯臂两端分别预留平面安装贴合面，顶端面承受垂直向下的集中载荷，底端面设置固定约束，限制三个平移自由度与转动自由度，模拟支架底座锁附在设备壳体上的实际状态。弯臂的曲线过渡段采用连续变曲率轮廓，避免截面突然转折造成应力集中；壁厚在根部弯矩最大区域适当加厚，向顶端逐步减薄，在控制整体重量的同时提升危险截面的抗弯截面模量。截面形心位置随弯臂走向连续变化，建模时需逐段提取截面轮廓，确认偏心距沿臂长的分布规律，不能直接用两端点的直线距离代替各截面的实际偏心值。

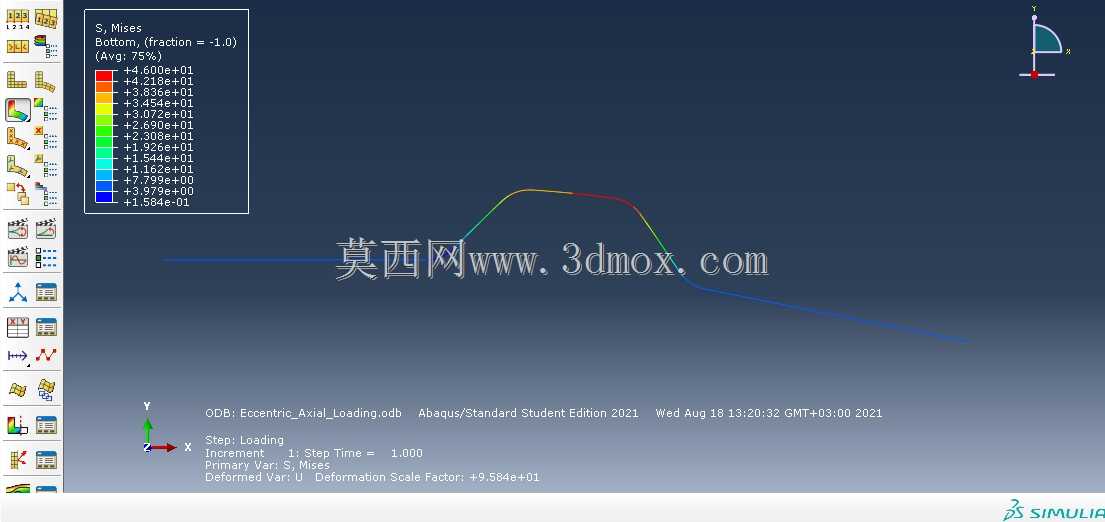

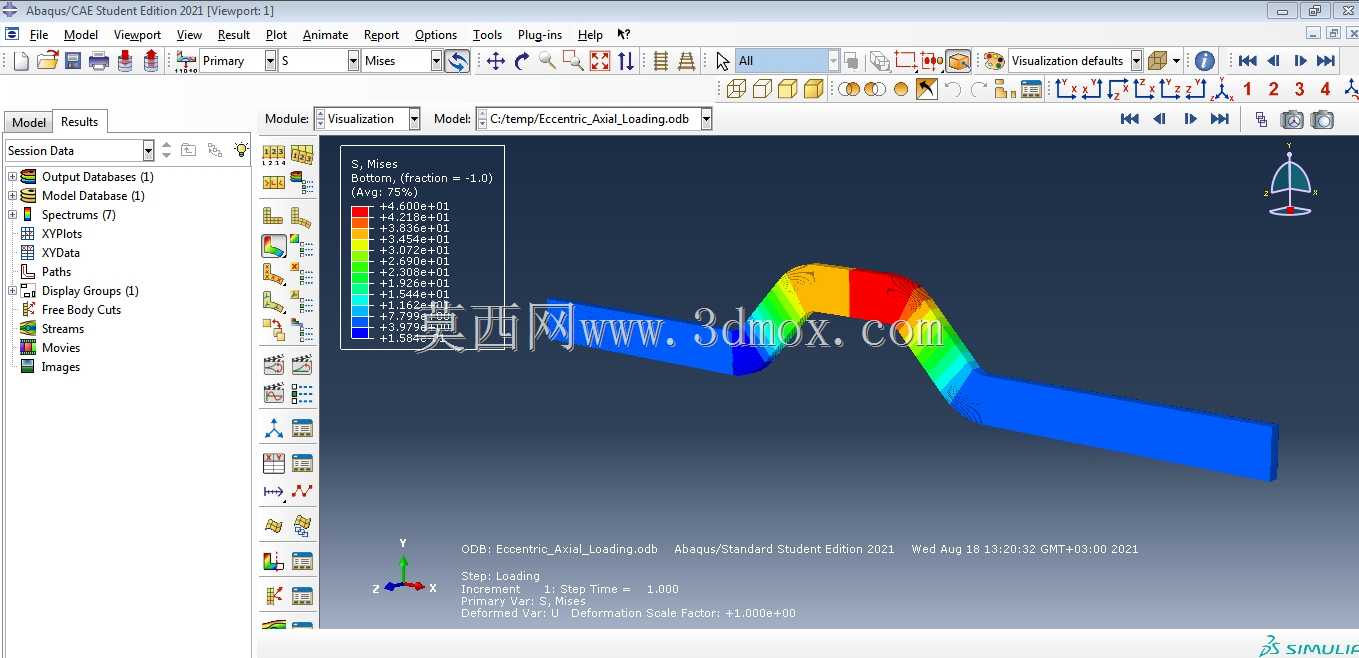

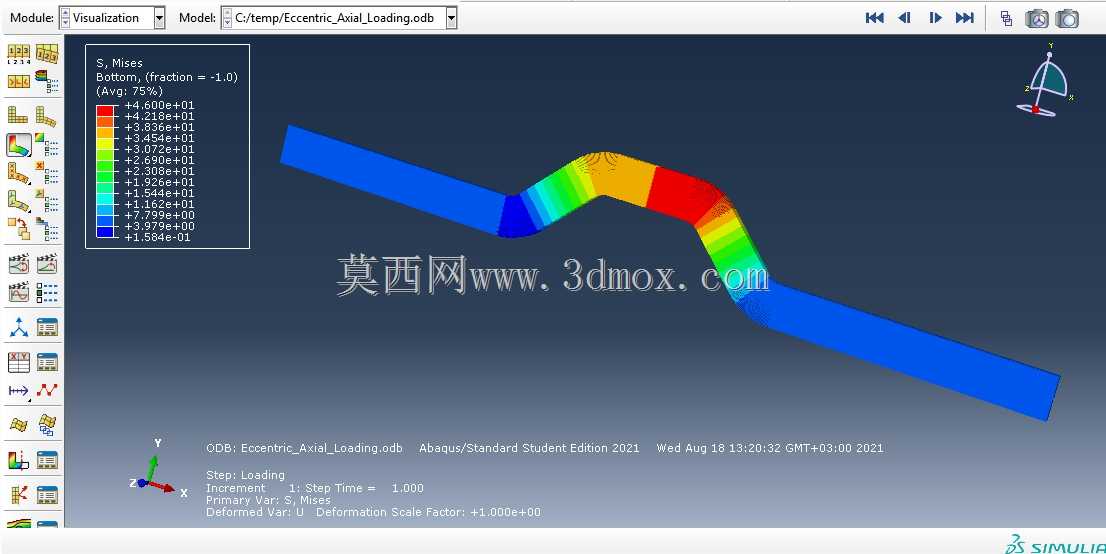

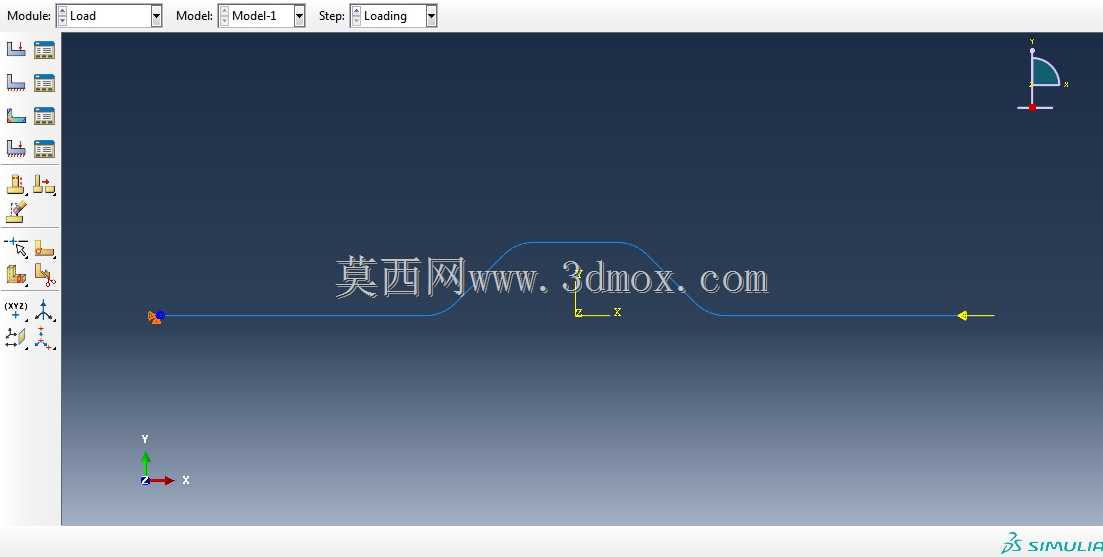

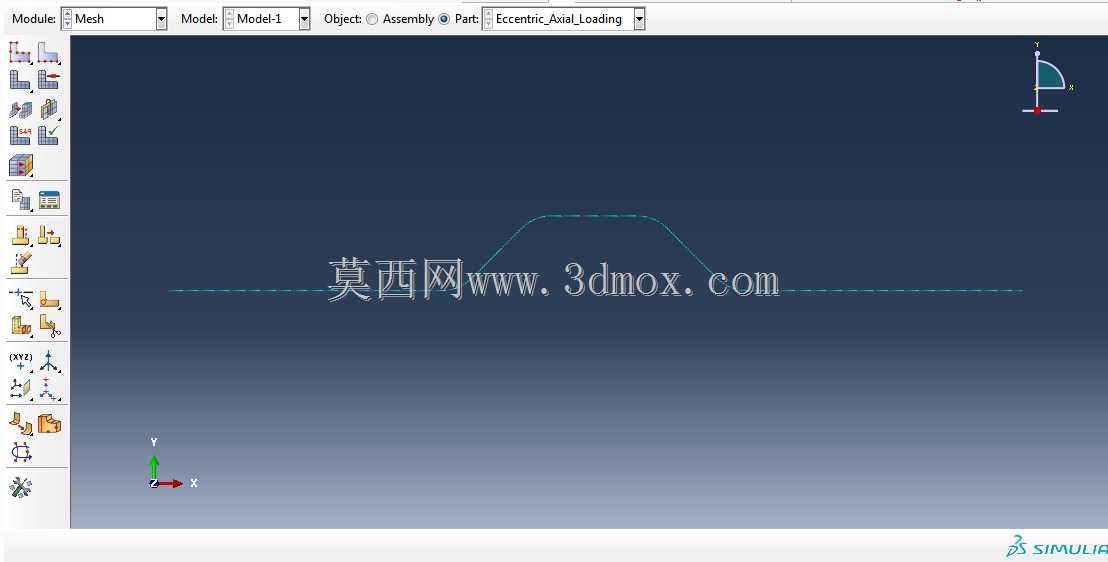

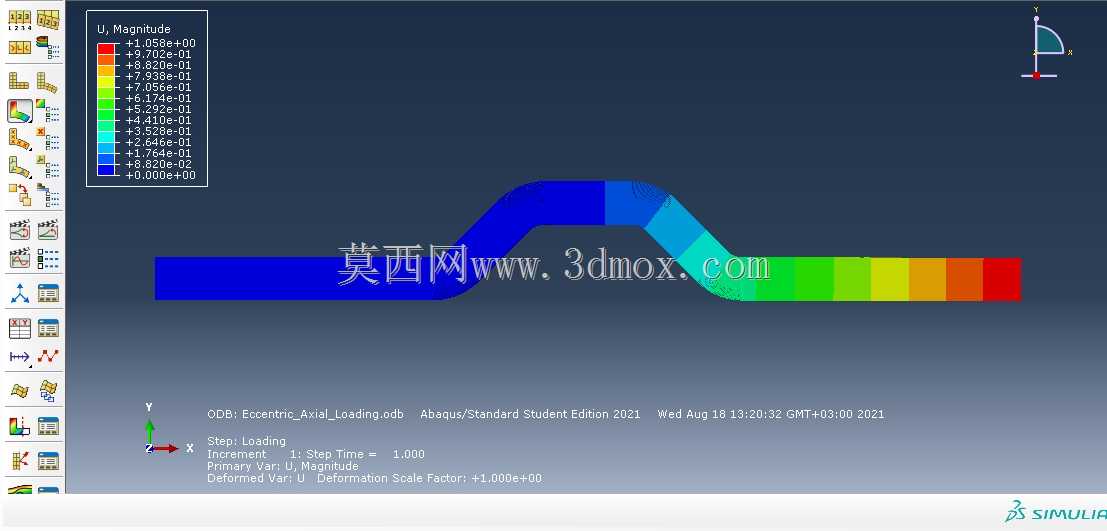

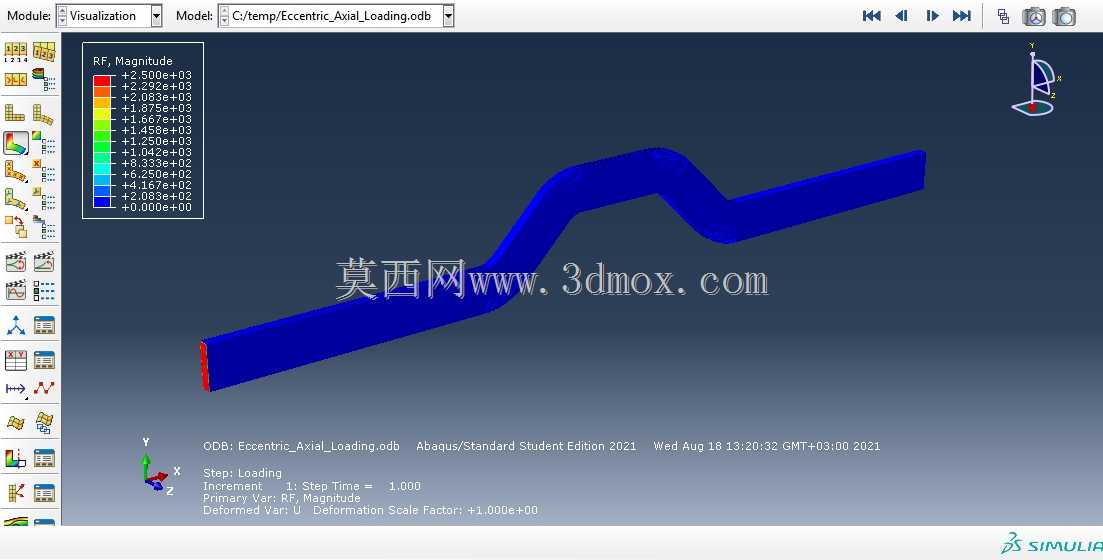

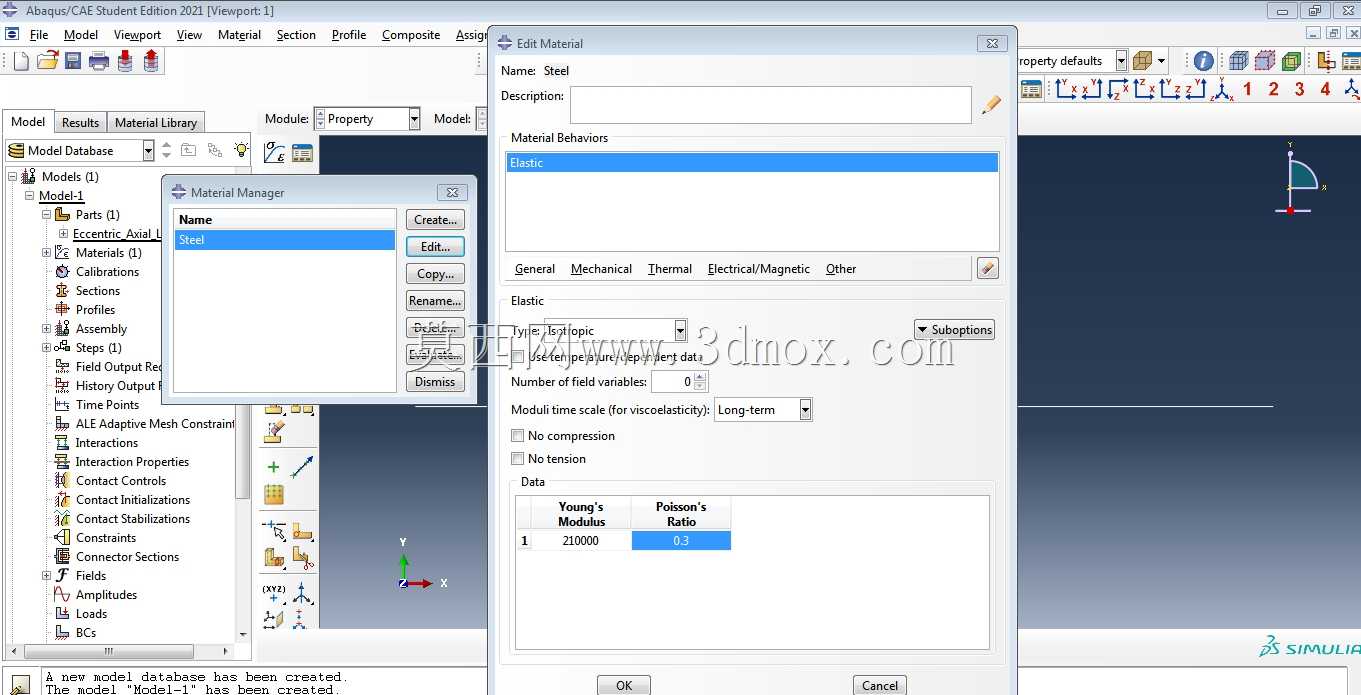

　　有限元求解时，实体单元网格在弯臂过渡圆角、根部安装面附近加密，载荷施加在顶端耦合参考点，约束设置在底部安装孔位，分别输出轴向应力、弯曲应力与组合冯米塞斯应力云图。计算结果与手工解对照时，轴心直柱段的均匀压应力与理论值偏差控制在工程允许范围内，弯臂危险截面的最大组合应力出现在弯矩臂最大的中段偏下位置，和手工计算中轴力压应力叠加弯矩边缘应力的位置一致。若网格过粗，圆角处峰值应力会被平滑低估，因此圆角区域至少布置三层以上单元，保证应力梯度捕捉精度。

　　设计迭代中，可通过三种方式降低偏心载荷的不利影响：一是在布局允许的条件下调整顶端受力点位置，缩小载荷作用线与危险截面形心的偏心距，从源头降低附加弯矩；二是在弯臂根部增设加强筋，提升截面惯性矩，抗弯截面模量随截面高度呈三次方增长，加强筋沿弯曲平面方向布置的增益远大于垂直方向；三是优化过渡圆角，分散弯矩峰值区域的应力集中，避免压铸缺陷在高应力边部叠加。

　　对于需要通过卡扣或螺丝装配的通讯构件，还要考虑安装面的局部压陷与滑移，底部约束不能简单视为绝对刚性，应结合壳体材料的弹性模量评估支撑面变形，必要时在装配位增加金属嵌件，防止长期偏载下连接孔位松弛。整个分析流程把受力分解、截面校核、有限元验证与结构改型串联起来，可为同类偏置受力的通讯支撑件设计提供直接参照。
