车间油桶吊运提升专用吊具结构

　　在机械加工、化工原料仓储、油品分装车间的日常物料转运场景里，标准200L钢制油桶的垂直提升与跨区域吊运一直是工位间物料流转的高频作业环节，这类圆柱形桶体表面光滑、满载后总重接近200kg，传统的钢丝绳捆绑吊运方式不仅需要人工反复缠绕捆扎，作业效率低下，还容易出现捆绑点滑移、桶体倾斜漏液甚至脱落的安全隐患，专门适配标准油桶的吊运提升附件，就是为解决这类场景痛点开发的配套工装结构。

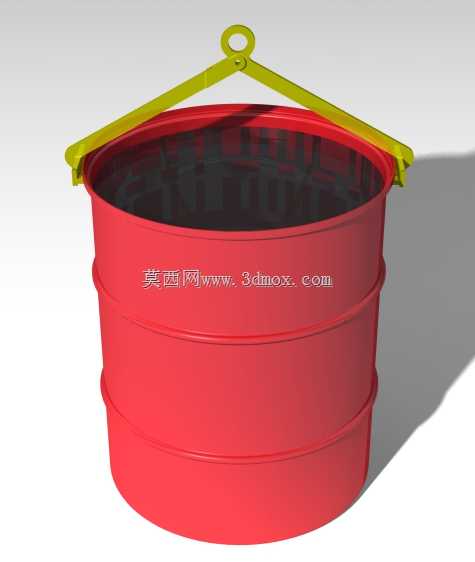

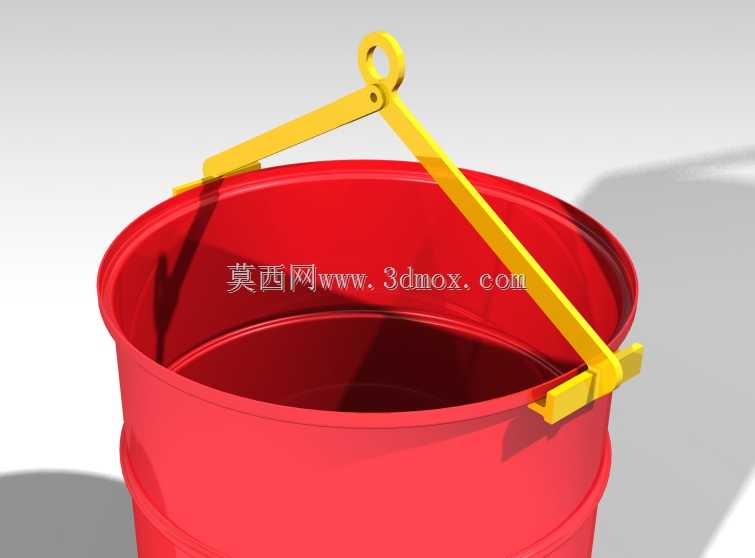

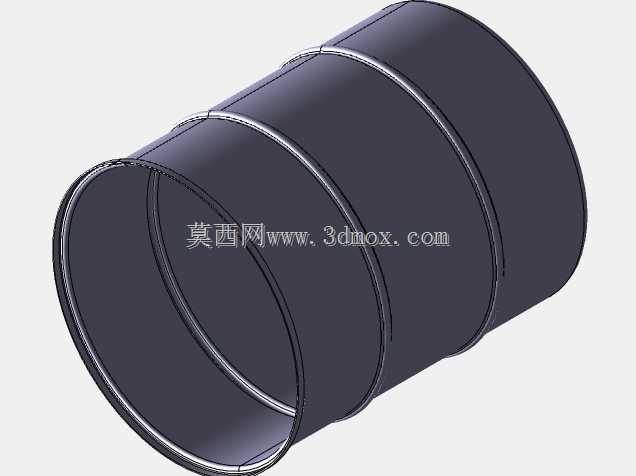

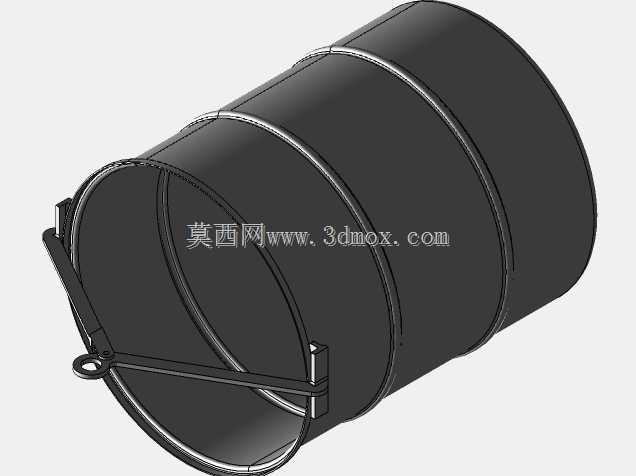

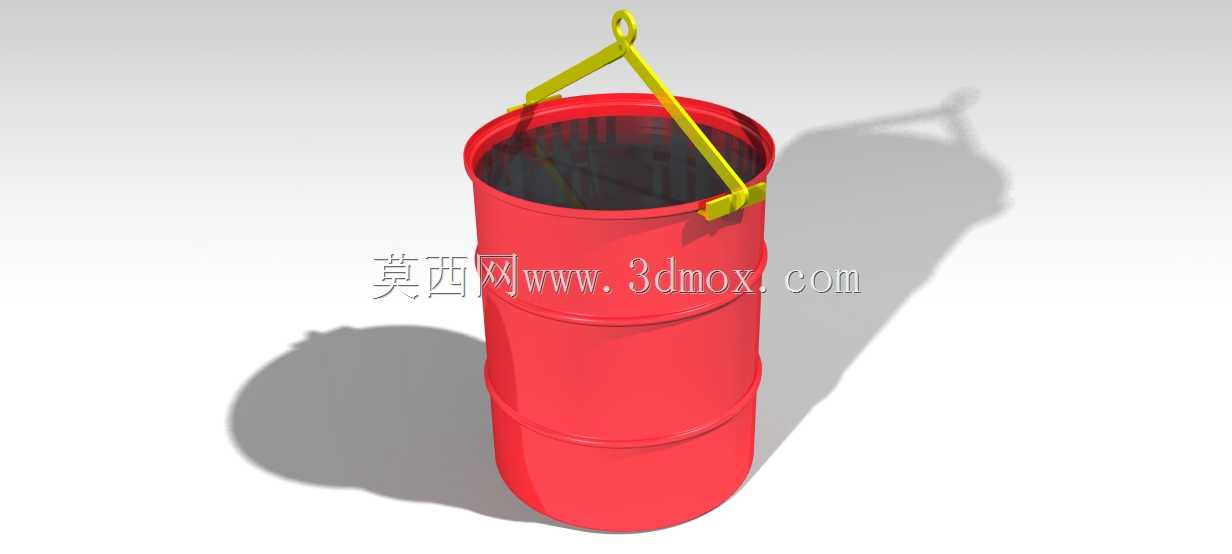

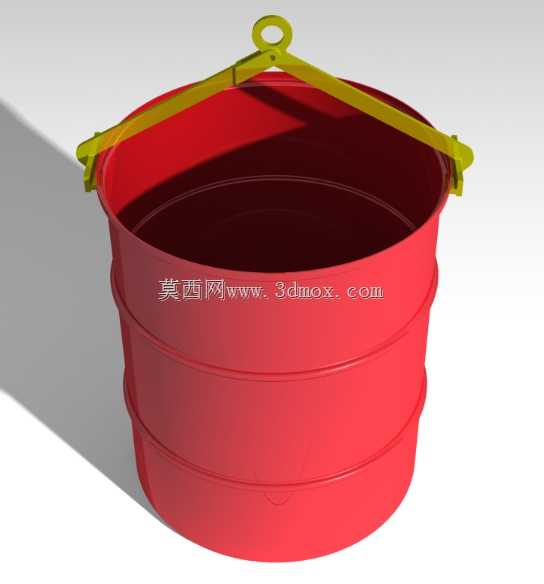

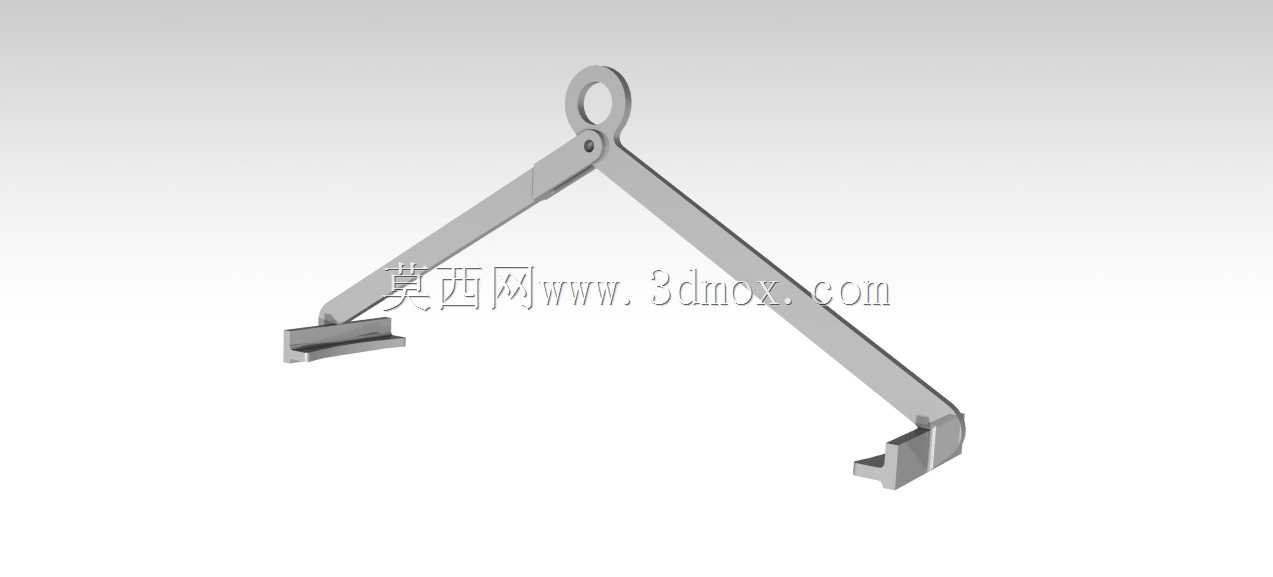

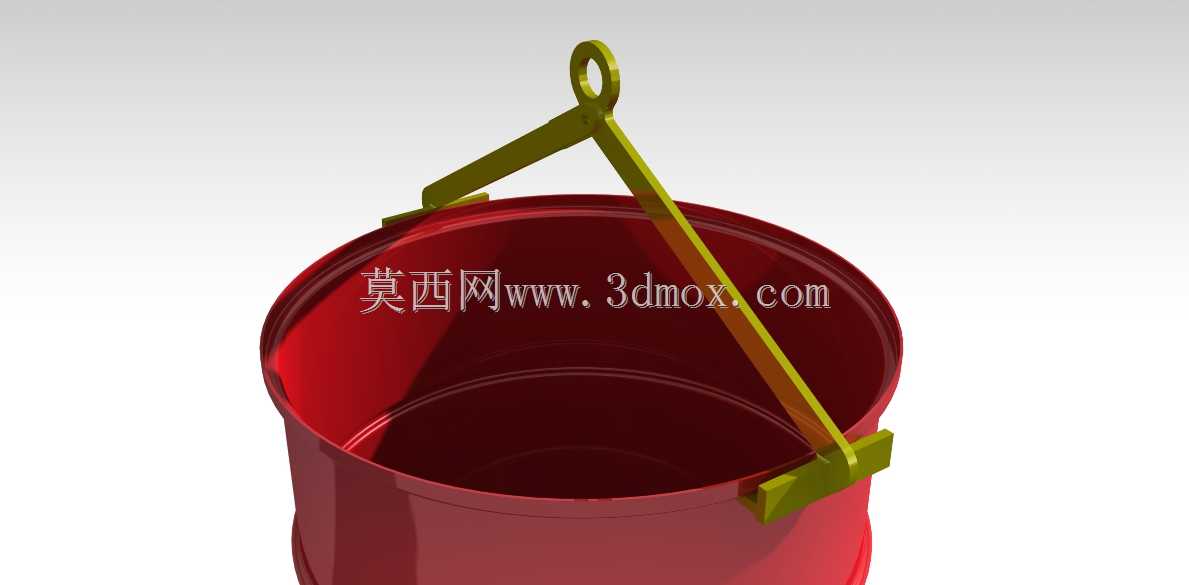

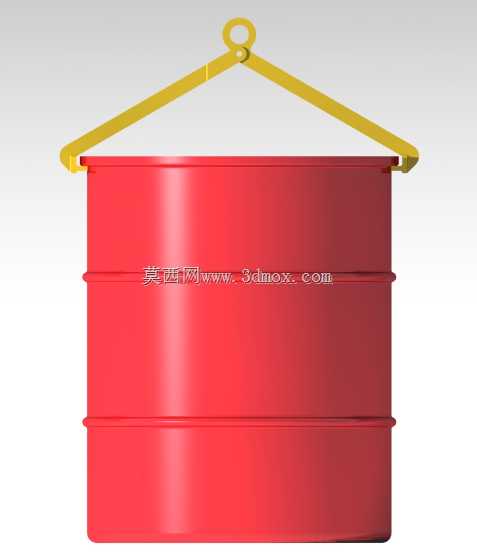

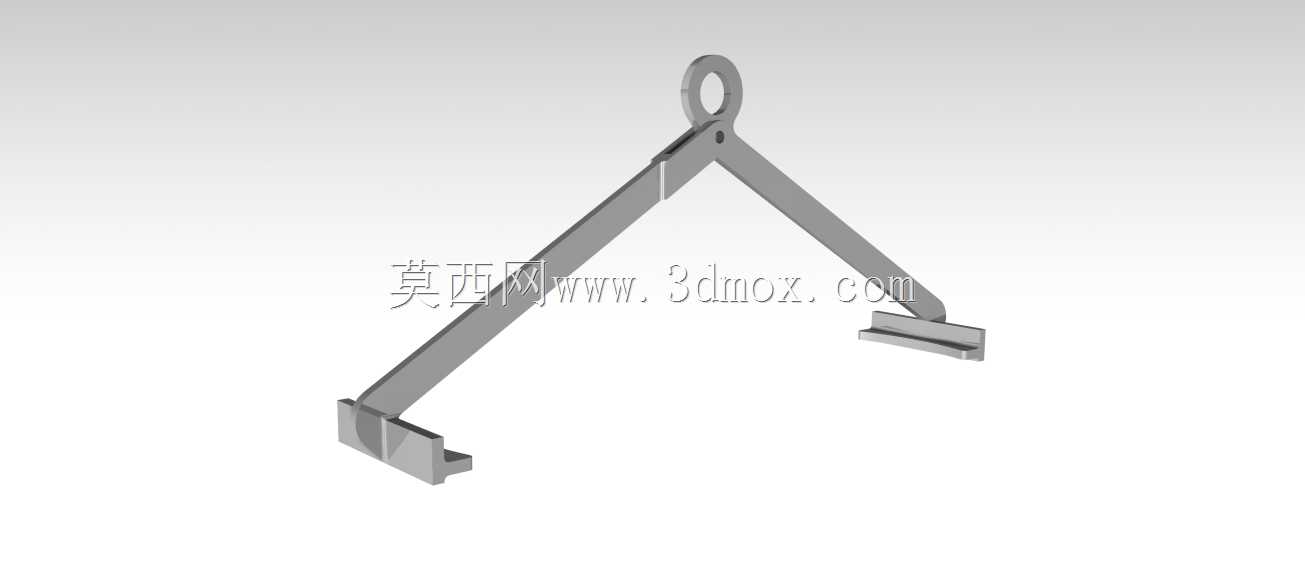

　　这套吊具的整体结构围绕标准钢制油桶的上端卷边轮廓做匹配设计，主体承载梁采用对称式双悬臂布局，两个卡爪的工作间距完全贴合标准200L油桶的上端外径尺寸，作业时仅需要将吊具整体下放至桶体上方，让两个卡爪自然搭在油桶的上沿卷边位置，随着起吊过程中吊钩向上提升，承载梁受力后会带动卡爪自动向内收拢，牢牢卡紧油桶的卷边部位，整个挂接过程不需要人工额外操作锁止机构，依靠起吊的拉力就能实现自动锁紧，当油桶被吊运至目标位置落地后，吊具承载的重力消失，卡爪会自动松开，无需人工解锁就能完成脱钩，大幅缩减单桶吊运的辅助作业时间。

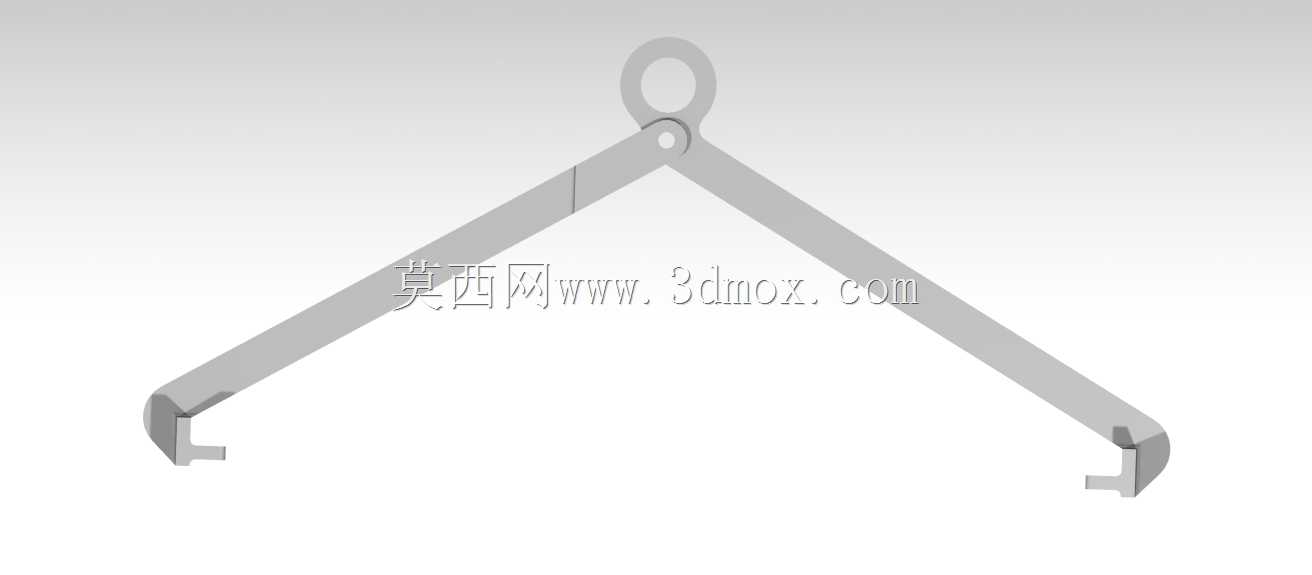

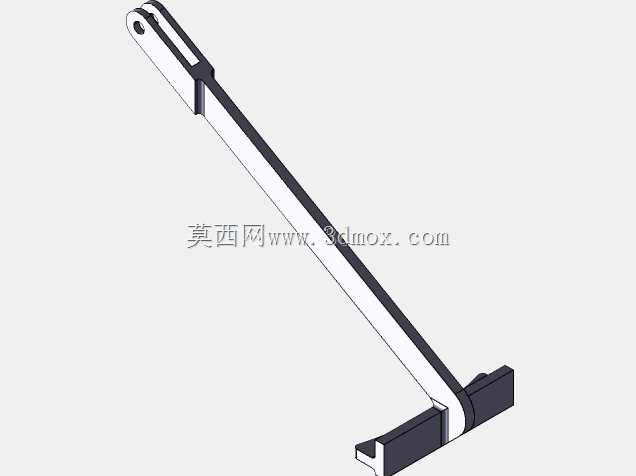

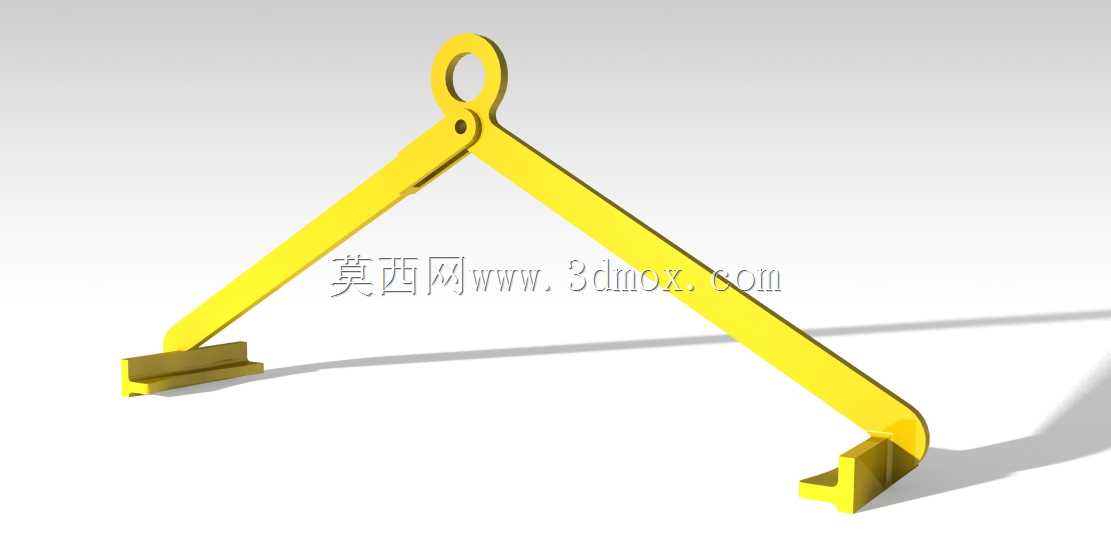

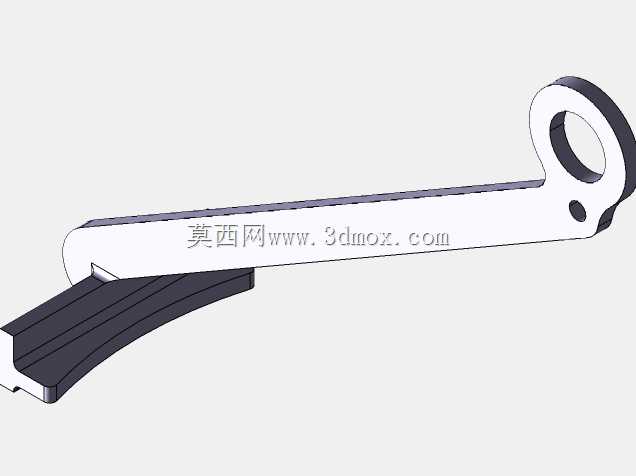

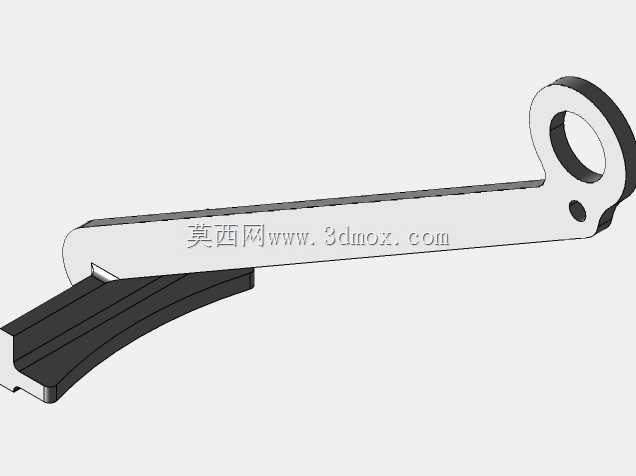

　　从结构设计的受力逻辑来看，这套吊具的核心受力点全部做了加厚处理，吊钩与主承载梁的连接位置采用铰接结构，允许起吊过程中吊具与上方起重葫芦的吊钩之间存在小角度的偏摆，适配车间内不同高度的起吊工位，避免硬连接带来的应力集中问题。两侧的卡爪与承载梁的连接销轴做了耐磨衬套设计，长期反复使用也不会因为销轴磨损出现卡滞或者间隙过大的问题，卡爪与桶体卷边接触的位置做了向内的折边勾角，勾角的深度刚好卡入油桶卷边的下方，接触面上做了防滑压纹处理，即使桶体表面沾有少量油污，也能保证卡接后不会出现滑移脱落的问题。

　　在安装边界与适配尺寸上，这套吊具的上端吊孔尺寸适配车间常规的1t及以下规格的起重吊钩、电动葫芦吊钩，不需要额外加装转换接头就能直接挂接使用；下方卡爪的开合范围覆盖常规180L-220L规格的钢制圆柱形桶体，对于上端带标准卷边结构的塑料化工桶也能实现可靠卡接。整个吊具的自身重量控制在12kg以内，单人就能完成搬运与挂接作业，不会给起重设备带来过多的额外负载。吊具的整体外轮廓尺寸在收拢状态下不会超出油桶的外径范围，在车间通道、货架间隙等狭窄空间内转运时，不会因为吊具突出刮碰周边的设备或者货架。

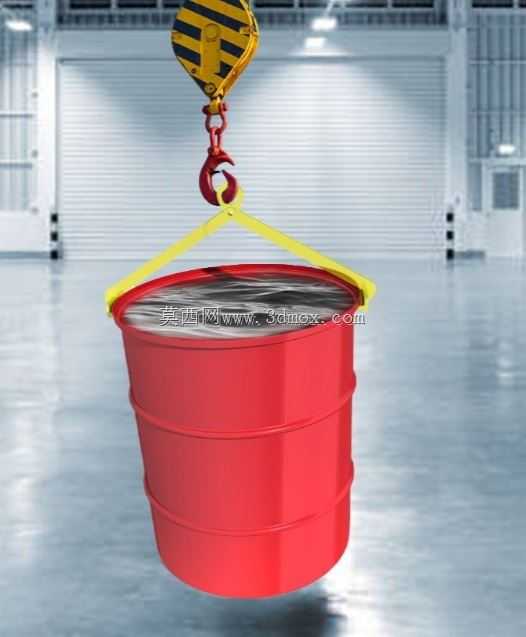

　　实际车间应用中，这类吊具除了配合固定式的滚筒提升机做油桶的垂直举升、倒料作业外，还可以直接挂在桥式起重机、移动式悬臂吊、手动葫芦的吊钩上，完成油桶从仓储区到生产工位、从地面到设备加料口的跨区域转运，部分分装工位还会将这套吊具配套在电动行走的单梁吊上，实现多工位之间的油桶循环配送。相比传统的抱夹式油桶吊具，这套勾边式的结构不需要调整抱夹的开合行程，对不同壁厚的钢制油桶适配性更强，也不会因为抱夹力度过大导致桶壁变形、桶内物料溢出的问题，日常维护只需要定期检查铰接销轴的磨损情况、在转动位置加注少量润滑脂就能长期稳定使用，没有复杂的液压或者气动元件，故障率极低，非常适合生产节奏紧凑、吊运作业频繁的车间场景使用。在结构建模过程中，所有铰接位置的配合间隙都按照实际机加工的公差带做了预留，卡爪的开合行程做了极限位置的限位设计，避免起吊过程中卡爪张开角度过大导致脱钩，主承载梁的截面尺寸经过受力校核，满载工况下的最大变形量控制在0.5mm以内，不会因为长期承载出现永久性的塑性变形，保证长期使用的结构可靠性。
