弯管曲梁有限元应力仿真分析

　　在管路系统、液压支架、弯管接头以及承受空间载荷的框架结构中，曲梁是一类非常典型却又容易被简化处理的承力构件。直梁的应力计算可以直接套用材料力学公式，而一旦梁的轴线发生弯曲，截面的中性轴位置、应力分布规律以及变形协调关系都会发生明显变化，单纯依靠经验公式往往难以准确捕捉危险区域。这套曲梁仿真分析正是针对这一工程痛点展开，通过对一段圆截面弯管在加载工况下的力学响应进行求解，得到全场的应力云图与变形结果，为结构校核和方案优化提供量化依据。

　　从应用场景来看，这类弯管曲梁广泛存在于流体输送管路、工程机械臂架、车辆排气系统、冷却回路以及建筑钢结构的弧形节点中。以液压管路为例，管道在压力脉动和端部约束作用下，弯头部位往往是应力集中最严重的位置，长期交变载荷下容易萌生疲劳裂纹；而在框架式设备中，弧形支撑梁既要传递轴向力，又要承受弯矩和扭矩，其承载能力直接关系到整机的刚度与安全裕度。因此，在设计阶段对曲梁进行精细化的力学分析，能够提前识别高应力区，避免后期试制阶段反复返工。

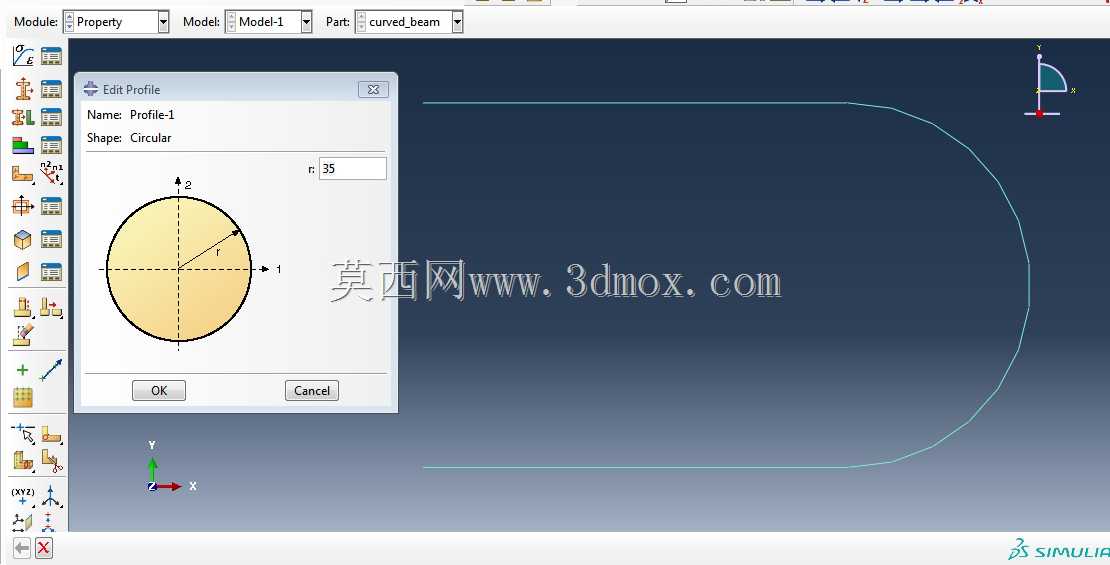

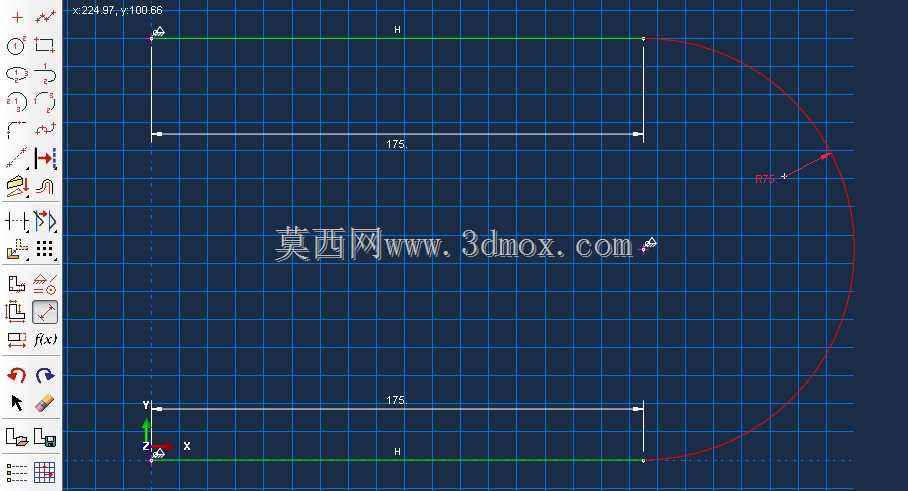

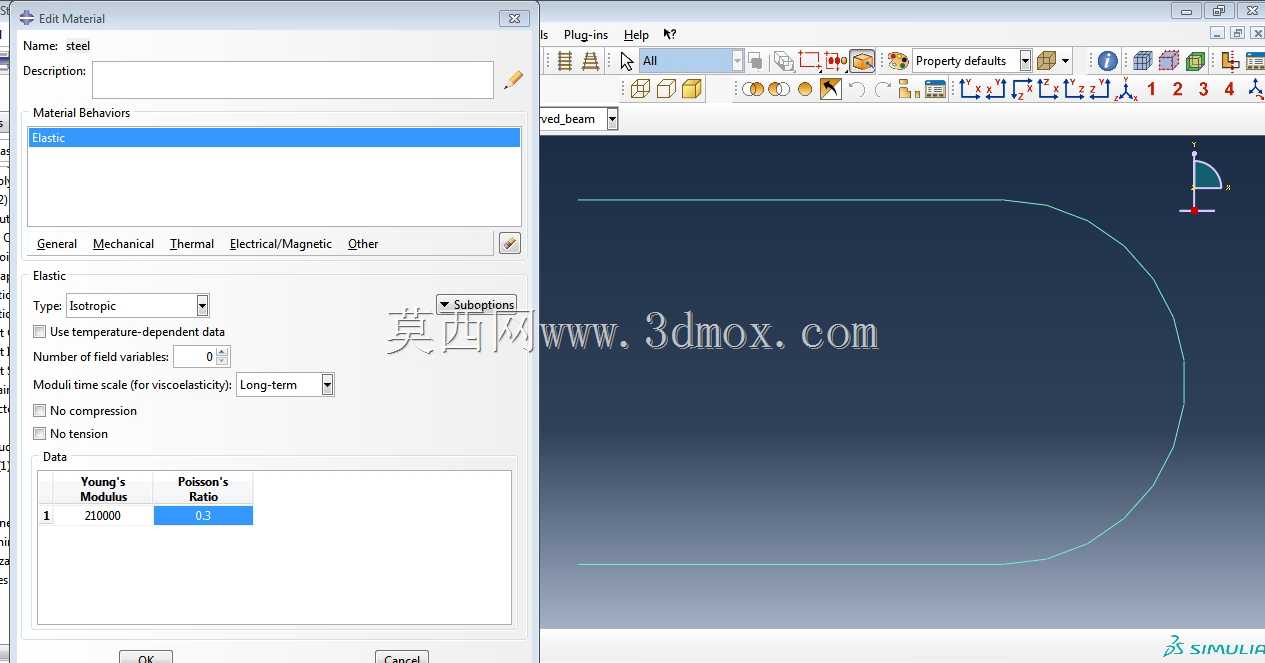

　　模型的几何主体为一段圆截面弯管，两端沿近似平行的方向延伸，中间通过大弧度弯段平滑过渡。这种构型在实际工程中对应着180度回弯管路或U形支撑梁。圆截面的选择并非偶然：相对于矩形或异形截面，圆管在各个方向上的抗弯惯性矩相同，抗扭性能优异，且内壁光滑有利于流体通过，因而在管路和轻量化支撑结构中被大量采用。建模时需要重点控制弯段的曲率半径与管径之比，曲率越急，弯头处的应力梯度越大；曲率平缓时，应力分布则更接近直梁叠加弯曲效应。

　　在分析思路上，仿真首先需要明确载荷与边界条件。曲梁的受力通常来自端部的位移约束、内压、自重或外部集中力。本分析采用加载步的方式逐步施加载荷，便于观察结构从初始状态到满载状态的应力演化过程。边界约束的设置要尽量还原真实安装情况：一端可以设定为固定约束，模拟与法兰或基座的刚性连接；另一端则根据实际工况施加力或位移，避免过度约束导致应力失真。约束处理不当是新手最容易犯的错误，过约束会人为抬高结构刚度，使计算出的应力偏低，从而埋下安全隐患。

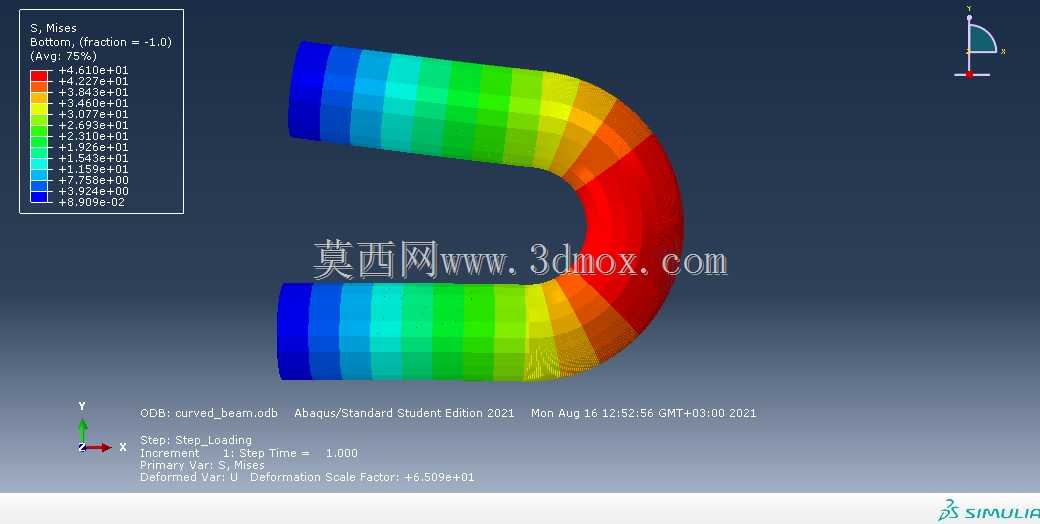

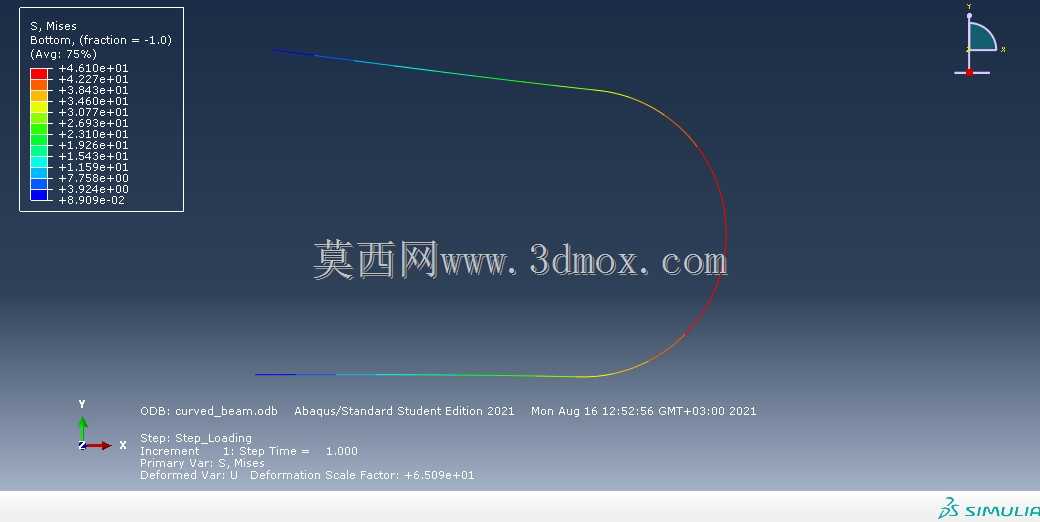

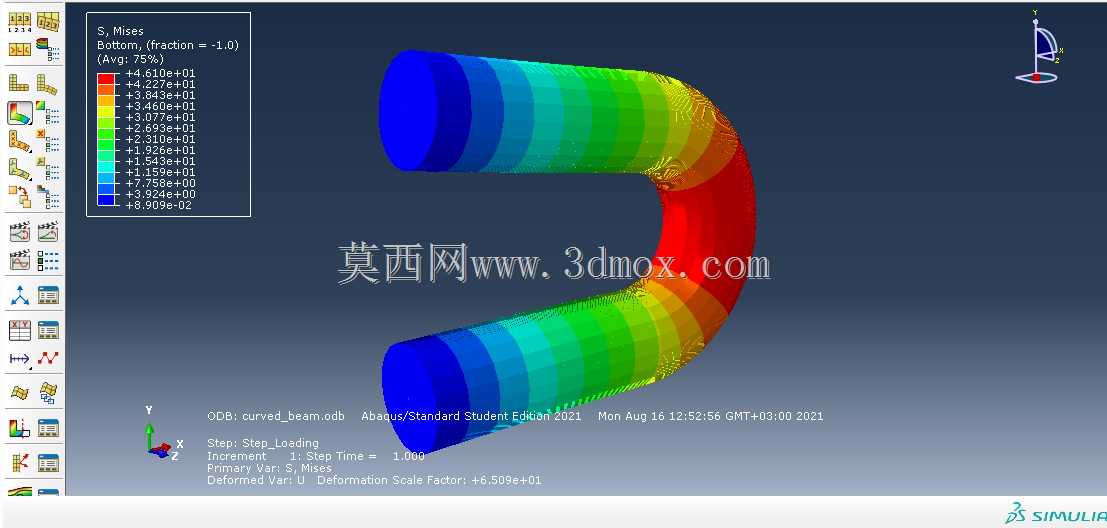

　　网格划分方面，曲梁既可以采用梁单元进行快速求解，也可以采用实体单元或壳单元获取截面细节。梁单元计算效率高，适合方案阶段的参数化对比，但无法直接给出管壁内外表面的应力差异；实体单元能够完整反映弯管截面在弯曲与扭转耦合作用下的应力分布，云图中可以清晰看到弯头外侧受拉、内侧受压的典型特征，这与材料力学中曲梁正应力沿截面高度非线性分布的理论相吻合。从应力云图的色彩过渡来看，高应力区集中在弯弧中段，而两端直管段应力相对较低，这一结果与工程经验中弯头为薄弱环节的判断一致。

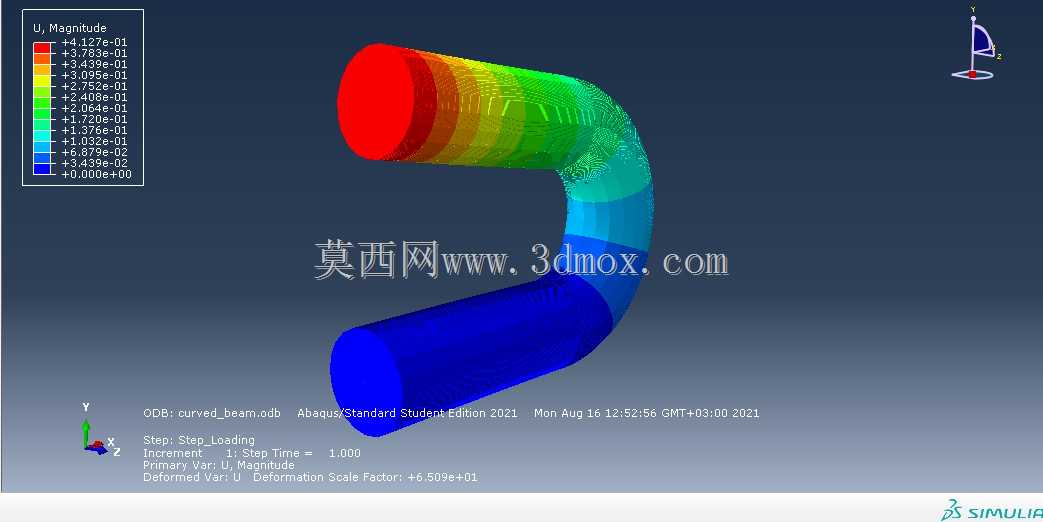

　　设计校核时，不能只关注最大应力点的数值，还需要结合应力分布范围判断结构的整体安全水平。如果高应力仅局限在很小的局部，可以通过适当增大弯头曲率半径、增加壁厚或在弯头处设置加强筋来缓解；若高应力区沿弯段大范围延伸，则说明整体刚度不足，需要重新调整管径或支撑布局。此外，变形结果同样重要，曲梁在载荷下的挠度会影响管路对接精度和设备运动间隙，变形过大时即使强度满足要求，也可能因干涉或密封失效而无法使用。

　　安装边界方面，弯管两端通常通过法兰、焊接或管接头与相邻部件连接，连接位置的刚性会显著影响应力分布。法兰连接近似刚性约束，会在端部产生较大的反力；而采用柔性接头或增加补偿弯，则可以释放部分热膨胀和装配应力。在三维建模时，需要预留足够的安装空间和扳手操作空间，弯头外侧与周围结构之间应保持合理间隙，防止变形后发生碰撞。对于承受内压的管路，还应将压力载荷与端部推力一并考虑，因为内压在弯头上会产生使管道趋于伸直的合力，这一效应在大口径管路中尤为突出。

　　通过这套曲梁分析，结构工程师可以直观把握弯管构件在复杂载荷下的力学行为，把原本停留在公式层面的曲梁理论转化为可视化的应力与变形结果。在产品开发流程中，这类仿真上接概念设计的构型选择，下连详细设计的尺寸定型，能够在实物制造之前完成多工况校核，减少物理试验次数，缩短迭代周期。对于从事管路设计、支架设计和设备结构分析的人员而言，掌握曲梁建模与仿真方法，意味着在面对弧形承力构件时能够更有底气地做出判断，让设计既满足强度刚度要求，又兼顾轻量化与可制造性。
