钢卷吊运专用弯臂挂钩结构

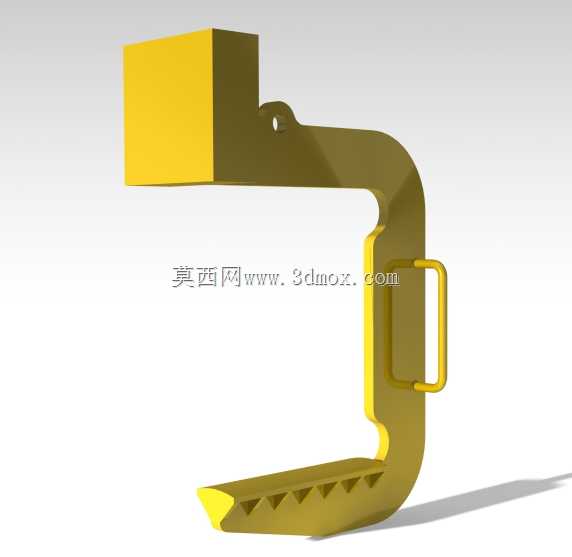

　　该结构针对卧式钢卷在车间转运、库位堆垛和产线上下料中的吊挂需求而设计，核心由上方矩形连接座、向后弯折的承载臂、侧向小拉手以及下方C形卷体承托部组成。连接座采用方块式接口，便于与升降机构、电动葫芦横梁或专用吊具架进行螺栓固定；建模时需要重点校核座体与弯臂过渡区的截面连续性，避免在起吊瞬间因应力集中产生裂纹。弯臂从连接座向下延伸后形成较大的避让空间，使钢卷端面能够顺利进入钩体，而不会与臂板发生干涉。

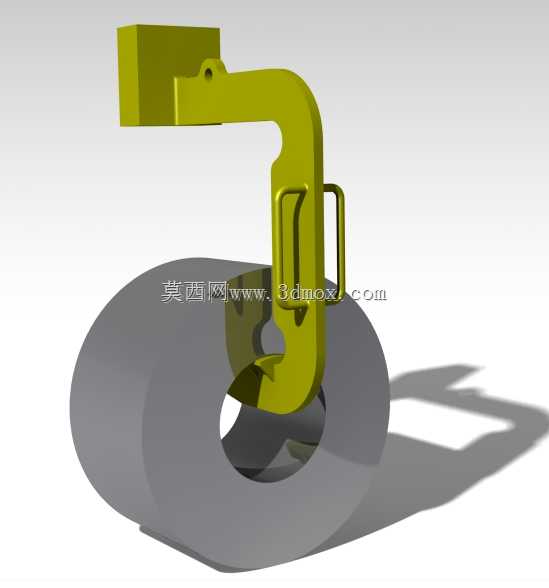

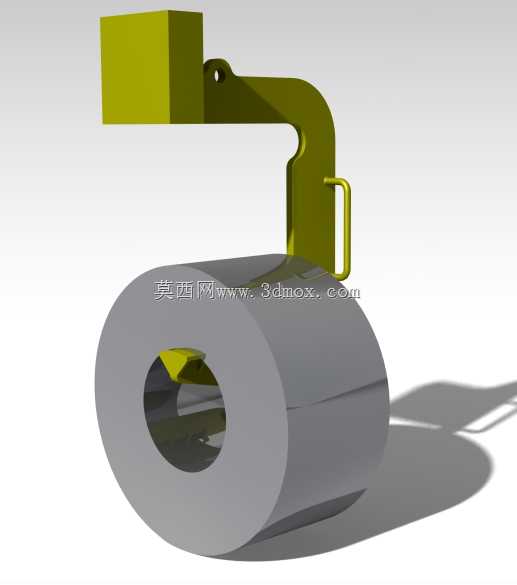

　　从实际使用看，这类挂钩常见于冷轧薄板、硅钢片、镀锌卷和退火卷的搬运工序。钢卷水平放置时，C形托体从卷芯一侧穿入，承托面贴合卷芯下部区域，弯臂则位于钢卷外侧，保证起升后卷体重心落在钩体稳定范围内。设计中不能只关注静态承重，还要考虑挂卷、脱卷时的轻微碰撞，以及行车启停带来的横向摆动。因此，臂板转折处通常保留圆滑过渡，托体端部设置导入斜面，方便操作人员在视线受限的情况下快速对位。

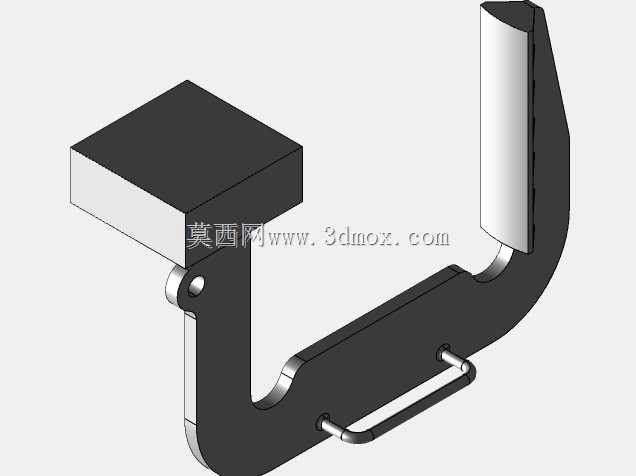

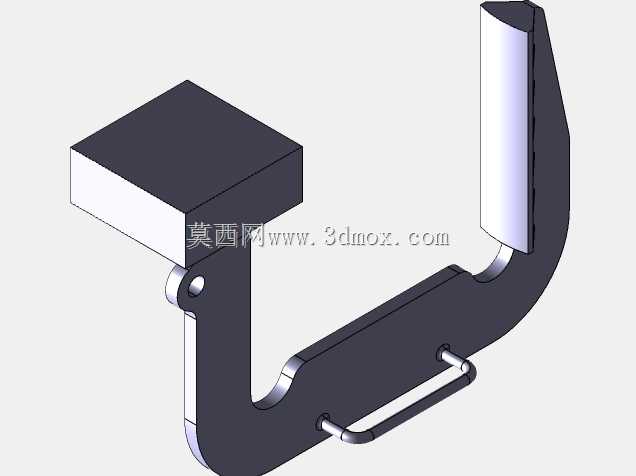

　　外形边界方面，模型呈现出明显的高低分层：上部连接座尺寸紧凑，适合嵌入升降导轨或吊梁下方；中部弯臂向外抬升，形成容纳钢卷外径的开放空间；下部托体为厚壁圆筒状结构，长度方向与钢卷轴线平行，其外径需小于卷芯内径，同时保证接触面具有足够承载宽度。若托体直径过小，会造成卷芯局部压强过大，容易损伤薄板内圈；若直径过大，则穿入困难，并且在钢卷内径存在公差或轻微变形时无法顺利作业。

　　结构建模时，可将下部承托体视为主要受弯、受剪构件，弯臂与托体交接区域承受复合载荷，需要在三维中检查焊缝或整体加工件的圆角、板厚和加强方式。上部连接座的孔位中心应与钢卷理论重心保持合理偏移，偏移量过小容易脱钩，过大则会使钢卷起吊后倾斜。侧向小拉手并非主要承载件，主要用于人工微调钩体方向、清理托体或辅助对位，因此其安装位置应避开钢卷进出路径，同时保证操作人员站立侧能够方便握持。

　　在安装边界上，连接座顶面与上级设备之间应保留紧固件操作空间，弯臂后侧需要留出与吊梁、链条或油缸的安全距离；下部托体前方则应考虑钢卷端面、捆带和护角的通过间隙。对于薄板卷，接触面还可增加铜质、尼龙或聚氨酯衬垫，以减少压痕和划伤。整体结构在三维装配中应重点模拟钢卷穿入、起升、静止悬停和下放四个状态，确认托体插入深度、臂体避让高度、重心位置以及人员操作空间均满足车间工况。该模型适合作为起重吊具、升降机附属取料装置和钢卷转运工装的结构方案参考。
