尼西亚NUBM07E蓝光激光二极管结构设计

在工业激光加工、医疗光学设备、消费级投影显示等领域，465nm蓝光激光二极管是核心的光发射核心部件，这款尼西亚NUBM07E型号的元件，在结构设计上充分兼顾了封装可靠性、引脚安装适配性与散热传导需求。从实际应用场景来看，该元件可适配蓝光激光雕刻模组、便携式激光指示设备、医用光动力治疗光源、高亮度投影光机等设备的发射端，在3.5A驱动电流下可实现5W级蓝光功率输出，能够满足中小功率激光场景的能量需求。

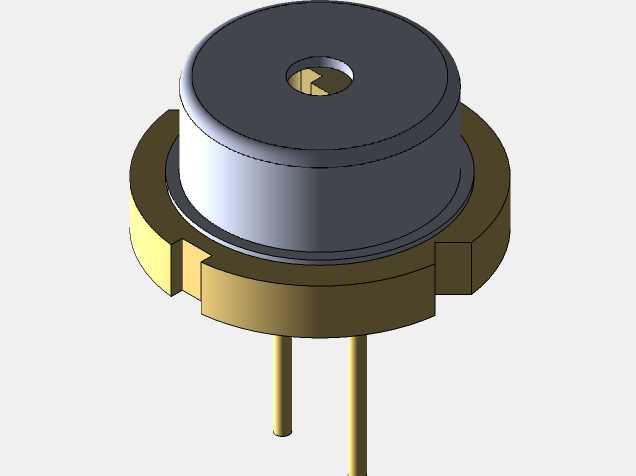

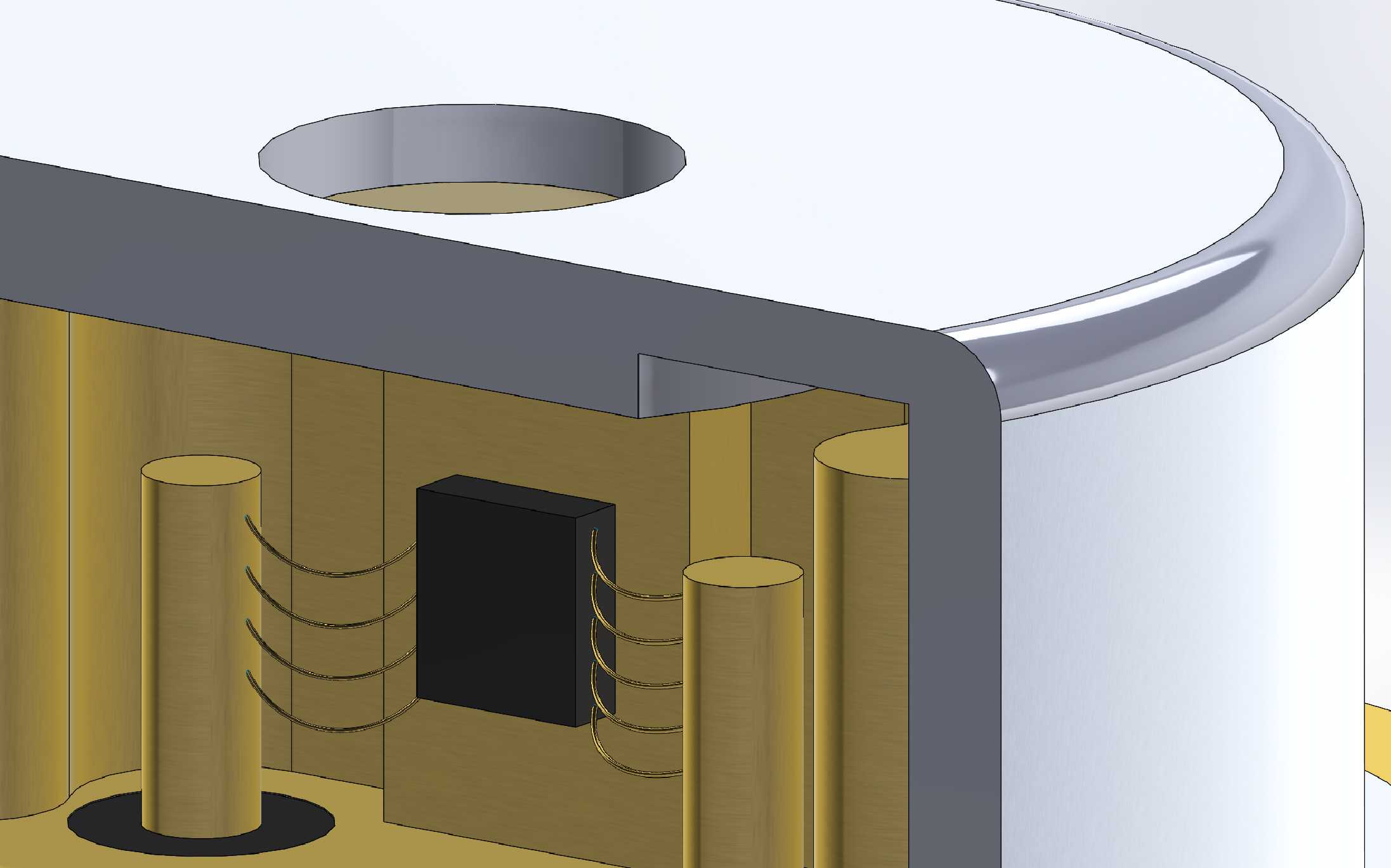

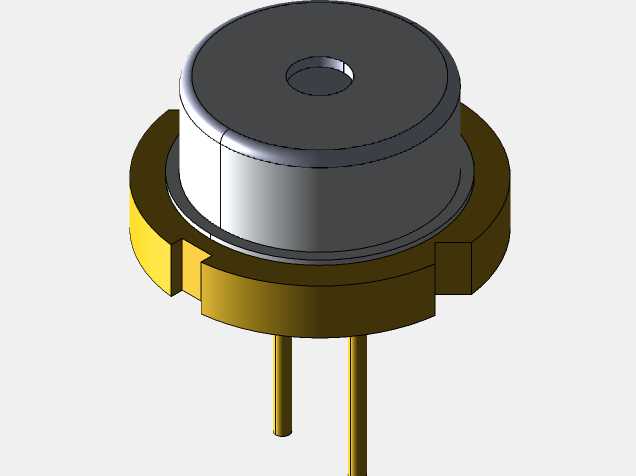

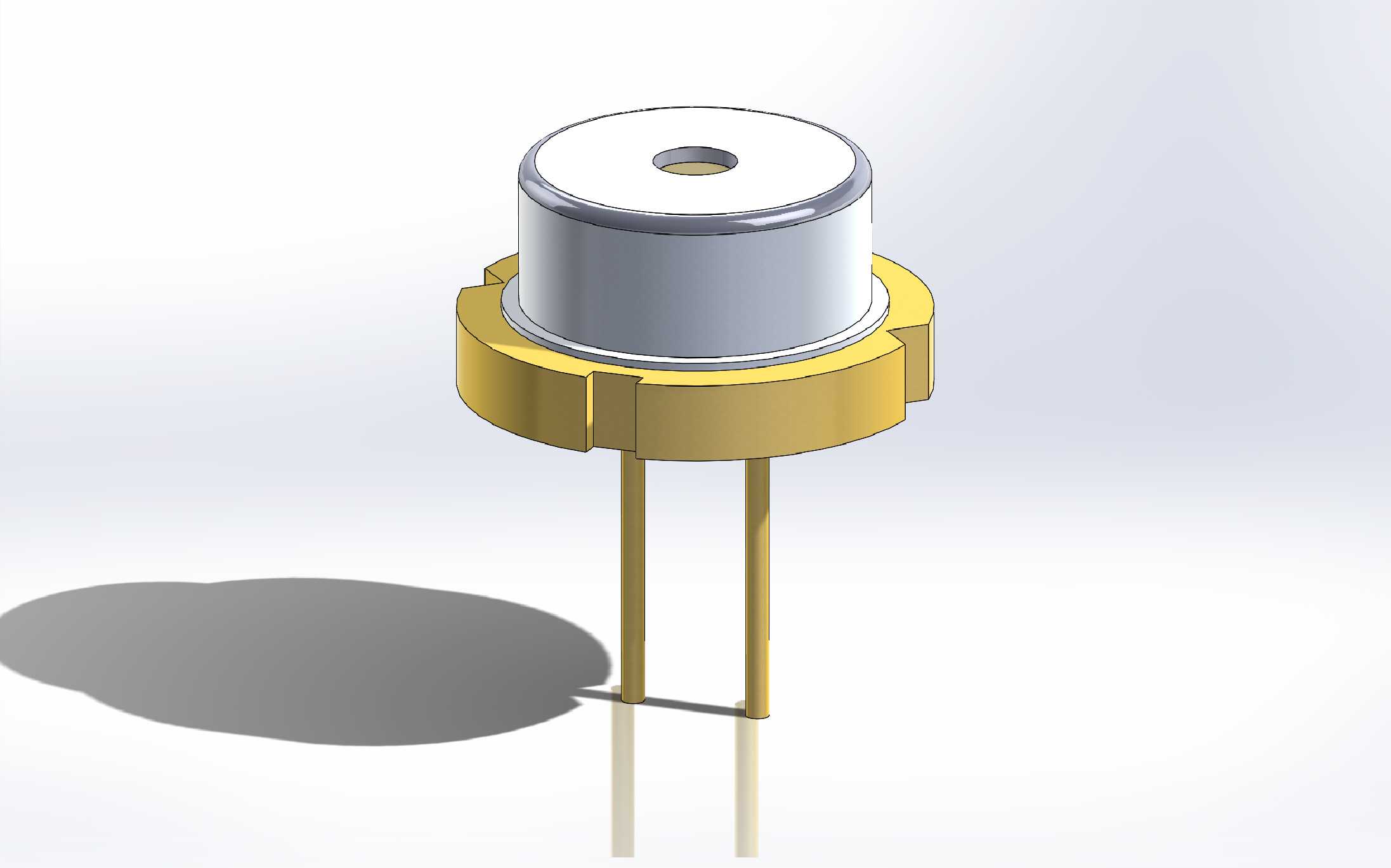

设计过程中首先考虑的是TO封装结构的安装兼容性，管座采用标准TO-18封装尺寸的金属基座，镀金引脚的间距、伸出长度完全匹配行业通用PCB安装孔位，不需要额外定制转接板即可完成波峰焊或手工焊接装配，引脚的直径与抗弯折强度经过校核，能够承受常规装配过程中的外力作用，不会出现引脚断裂、封装根部开裂的问题。管帽部分采用金属密封结构，顶部预留通光窗口，窗口的同轴度经过严格控制，保证内部激光芯片发射的光束能够无遮挡射出，同时金属管帽与管座采用电阻焊密封，能够隔绝外界水汽、粉尘进入封装内部，保护内部的激光芯片、反射腔与键合引线，提升元件在复杂工况下的使用寿命。

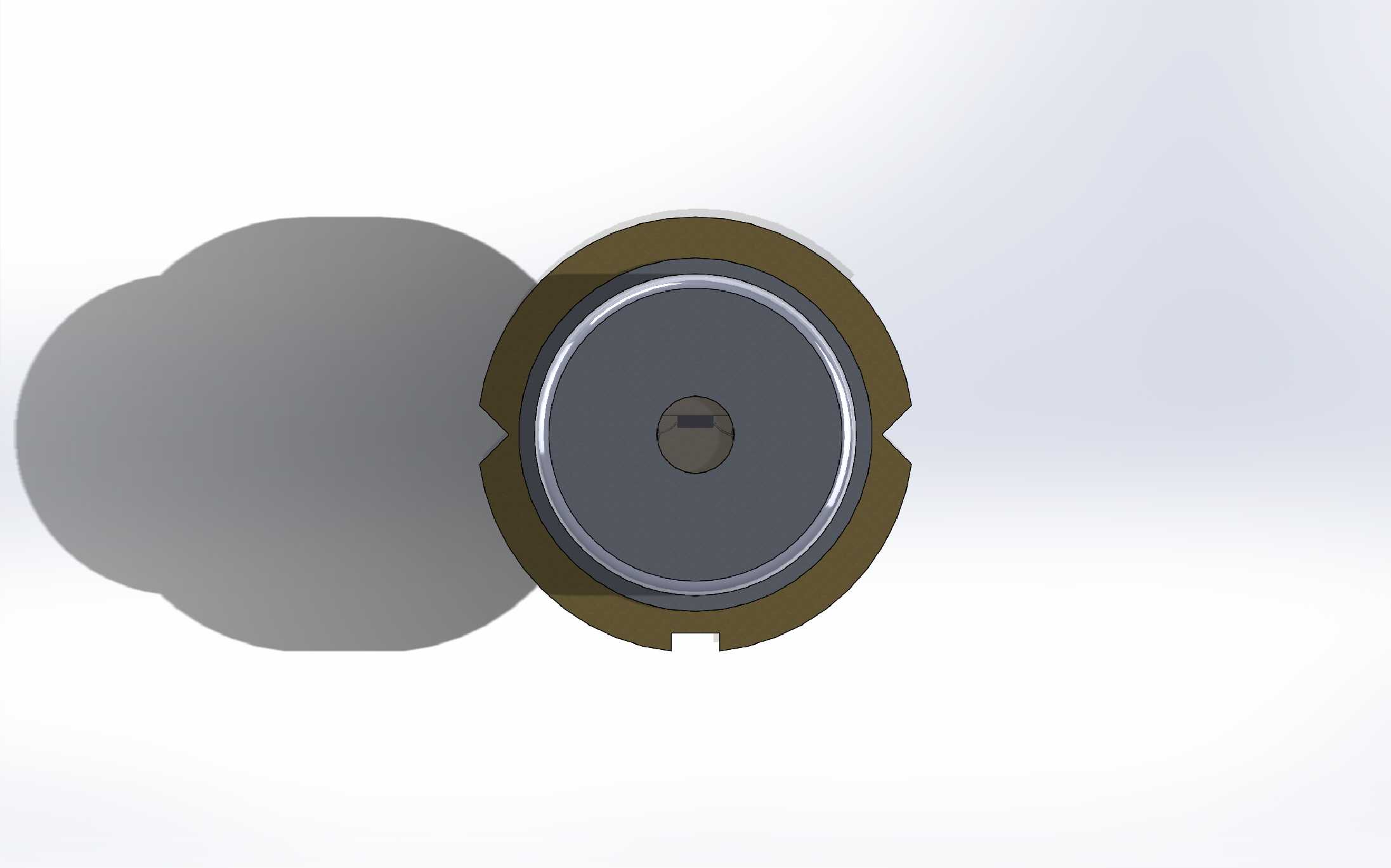

散热结构是这款激光二极管设计的核心考量点，管座底部的金属法兰采用加厚镀金铜基材，铜材的高导热特性能够快速将芯片工作产生的热量传导到外部安装的散热座上，法兰边缘的定位缺口可以和安装座上的定位凸台配合，实现安装时的角度定位，避免装配过程中元件转动导致引脚受力、光束角度偏移。在建模过程中，需要严格还原管帽外径、法兰直径、引脚长度、引脚中心距、通光孔直径等关键安装尺寸，保证模型导入整机装配时能够和散热座、PCB板、透镜套筒等相邻零件实现无干涉配合，尤其是法兰的厚度尺寸，直接影响元件和散热座的贴合紧密程度，建模时的公差控制需要和实际零件的加工公差保持一致，避免虚拟装配时出现间隙过大或者装配过盈的问题。

从功能特性来看，该型号激光二极管的发射波长稳定在465nm区间，属于蓝光波段，相比红光激光二极管，蓝光的光子能量更高，在材料雕刻、荧光激发场景下的效率更优，封装内部的芯片焊装位置经过精准定位，光束的发散角参数符合行业通用规格，能够和常规的准直透镜、聚焦透镜组适配，不需要额外定制光学元件即可完成光路搭建。在结构细节上，管身的金属镀层不仅起到防锈抗氧化的作用，还能够实现电磁屏蔽效果，减少驱动电路工作时的电磁干扰对激光输出稳定性的影响，引脚表面的镀金层可以提升焊接可靠性，避免长期使用后引脚氧化导致接触不良。

针对设备选型阶段的结构工程师而言，还原准确的三维模型能够提前验证安装空间、散热路径、光路同轴度，避免实际打样后出现装配干涉、散热不足导致的元件寿命缩短问题，建模时需要区分不同材质部分的外观特征，金属管身的哑光金属质感、镀金部分的色泽、顶部窗口的玻璃通透感都需要准确呈现，方便在整机渲染、方案评审时直观展示元件的装配效果。
