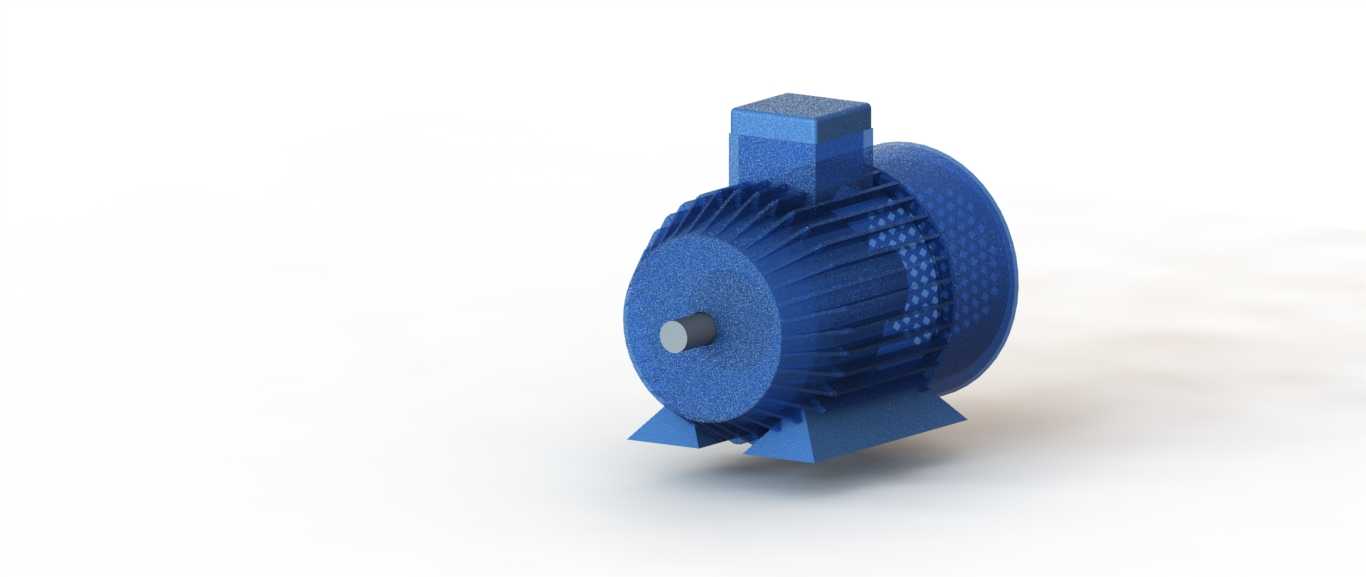

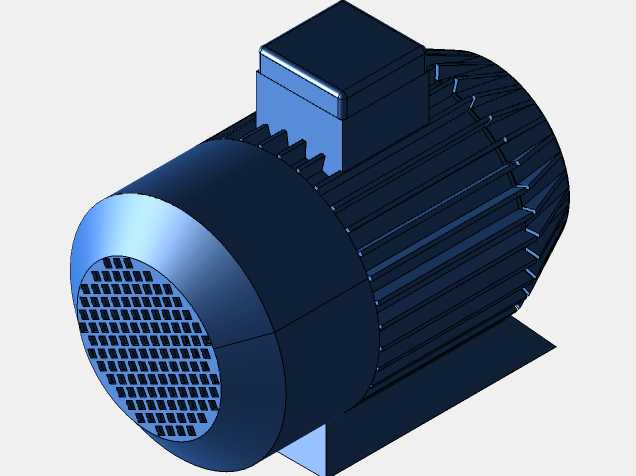

工业用异步驱动电机三维结构设计

这款电机的三维结构设计，首先围绕工业场景下的通用动力输出来搭建核心框架，日常可配套离心泵、轴流风机、小型输送辊道等设备作为动力源，覆盖车间通风、流体输送、轻载物料传输这类常规工业工况，也可适配小型机床的进给轴驱动、农用简易机具的动力输入场景，适配性覆盖多数需要持续稳定旋转动力的通用作业环节。设计过程中优先考虑了安装的通用性，底部采用标准卧式底脚安装结构，底脚的安装孔位间距、孔径尺寸参考通用工业电机的安装规范做了预留，不管是替换现有老旧电机还是全新设备配套，都能快速匹配安装基座的尺寸边界，不需要额外做安装位的二次改造。机身的散热筋结构做了等间距排布设计，筋条的高度、厚度经过散热效率校核，在电机持续额定负载运行时，能通过增大外壳与空气的接触面积，把绕组产生的热量快速传导散发，避免长时间运行出现过热降额的问题。接线盒设置在机身上方的位置，预留了足够的线缆弯折空间，现场布线时不管是从桥架引线还是从穿线管走线，都能方便地完成接线操作，不会出现线缆弯折半径不足导致的绝缘层破损隐患。输出轴端采用标准圆柱轴伸设计，轴径、键槽尺寸匹配通用联轴器、皮带轮的安装规格，对接负载端时不需要额外定制转接件，能大幅缩短现场装配的调试周期。端盖与机身的配合面做了止口定位结构，装配时能快速保证定子与转子的同轴度，减少运行过程中因为同轴度偏差产生的振动和噪音，同时端盖的轴承室尺寸按照标准深沟球轴承的安装公差设计，后续维护更换轴承时可以直接选用通用标准件，降低备件采购的成本。整个模型的结构拆分完全按照实际电机的装配逻辑搭建，从机壳、定子铁芯、转子总成、前后端盖、散热风叶、风罩到底脚固定结构都做了独立的实体建模，结构设计从业者可以直接参考这个模型的结构布局，调整功率参数、安装尺寸来适配不同的设备配套需求，也可以作为传动系统动力端选型时的三维布局参考，在做设备整体装配干涉检查时，能准确核对电机与周边部件的安全间隙，避免实际装配时出现部件碰撞、安装空间不足的问题。
