电路板连接用铜质锁紧式接线端子结构

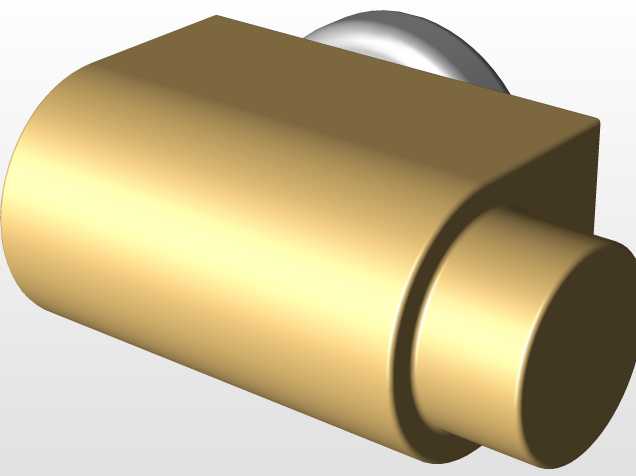

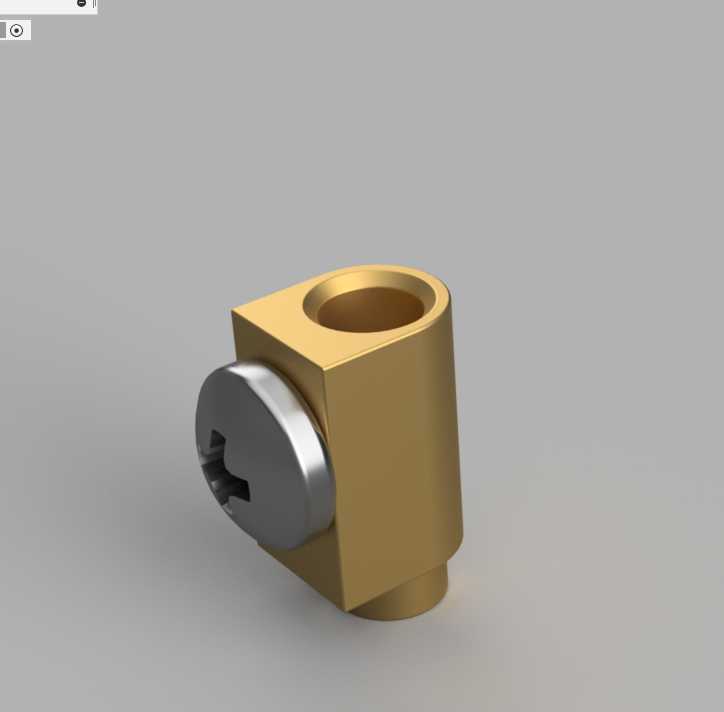

这类接线结构主要应用在印制电路板的大电流回路连接场景中，常见于工业控制板卡、电源模块、驱动电路板的外接导线接驳位置，替代传统直插焊线方式，降低导线拉扯导致的焊盘脱落风险，同时提升现场接线、后期维护的操作效率。结构主体采用黄铜材质切削成型，兼顾导电性能与结构强度，主体上部为贯通的导线穿入孔，可适配对应线径的单股或多股铜导线，侧面嵌入一字槽锁紧螺钉，螺钉头部做了圆弧过渡处理，旋紧时可均匀压接导线线芯，避免硬接触划伤线芯导致的接触电阻增大问题。主体下部为定位插接柱，尺寸匹配PCB板上预设的安装孔径，插入后可通过波峰焊与板上焊盘牢固结合，保证焊接过程中结构不会偏移，同时插接柱与上部穿线孔保持同轴度公差，避免焊接后出现倾斜导致的接线干涉。设计阶段优先考虑了安装边界的控制，整体外形为带圆弧过渡的方块结构，相邻接线柱安装时的中心距预留了足够的操作空间，既不会因为间距过小导致螺丝刀操作干涉，也不会过度占用PCB板的布线空间，在有限的板卡面积内可实现多组端子并排布置。侧面的锁紧螺钉嵌入在主体的沉台结构内，螺钉头部不会突出主体外轮廓，避免安装过程中与周边元器件发生磕碰，同时沉台结构可对螺钉起到导向作用，反复拆装也不会出现螺钉偏斜滑牙的问题。主体的黄铜表面做了钝化处理，可抵御常规工业环境下的氧化腐蚀，长期使用也能保持稳定的接触电阻，避免接头发热引发的电路故障。不同于普通塑料底座接线端子，这款全金属结构的接线柱可承受更高的工作温度，适配大功率板卡的发热工况，焊接过程中也不会出现高温导致的底座变形问题，在回流焊、波峰焊工艺下都能保持尺寸稳定性。实际选型时可根据导线线径匹配对应规格的产品，其下部插接柱的长度可适配不同厚度的PCB板材，穿线孔的孔径公差控制在合理范围，既能保证导线顺利穿入，也不会因为间隙过大导致导线压接后出现松动。结构上没有多余的冗余设计，所有特征都服务于接线可靠性与安装便利性，在紧凑的尺寸下实现了足够的锁紧力与导电截面积，适合在空间受限的高密度PCB布局中使用。
