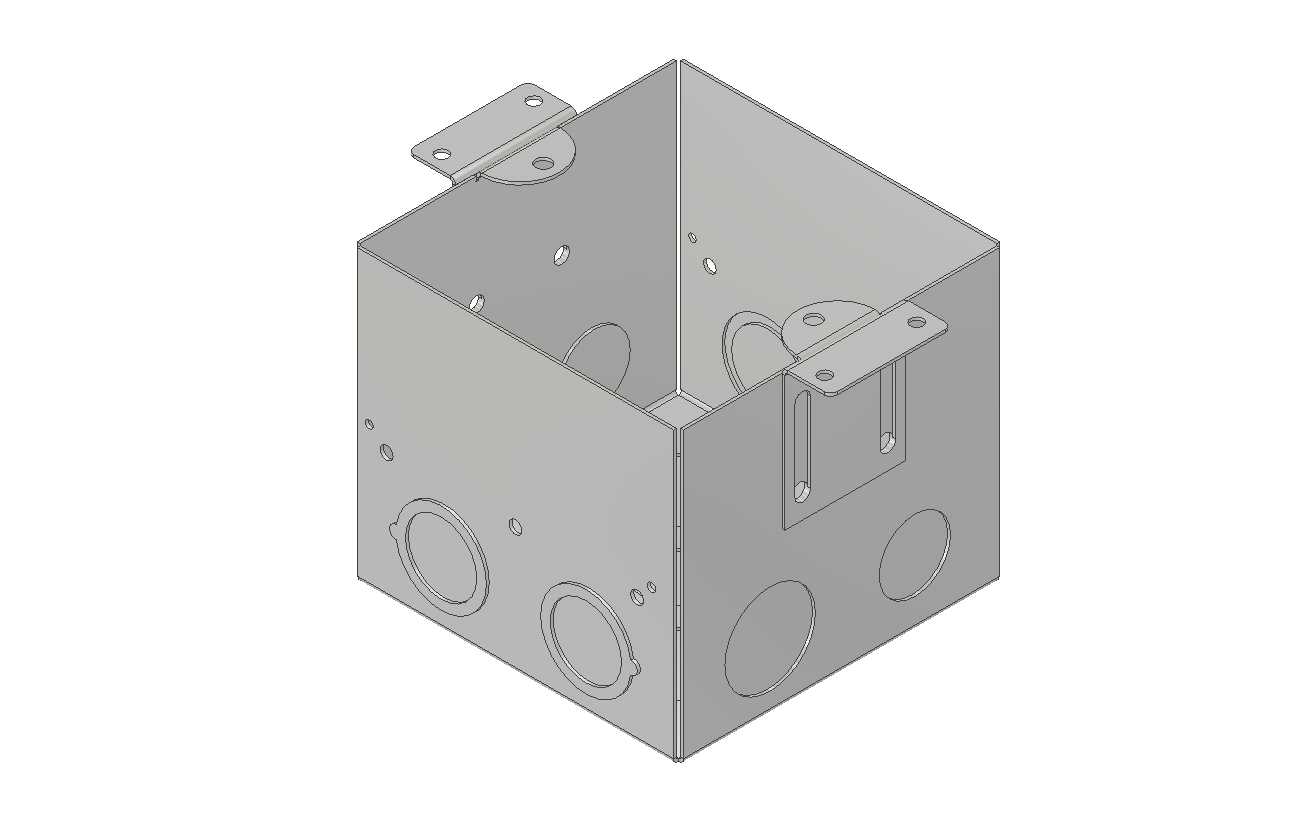

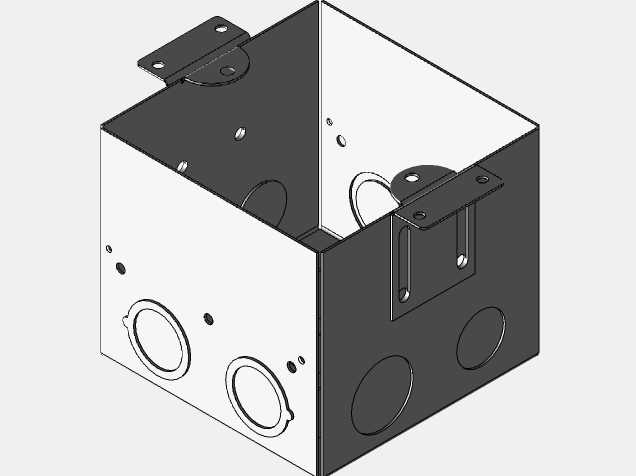

建筑布线用金属暗装地板接线盒结构

这款金属地板接线盒主要应用于写字楼、数据中心、工业厂房的架空地板下方布线场景，用来承接强电、弱电线路的分接、转接与终端点位固定，避免地面走线被踩踏破坏，同时隔绝线路与建筑结构直接接触，降低线路磨损、受潮引发的故障概率。日常使用中，这类盒体需要承受地板传递的恒定静载，以及日常运维踩踏带来的瞬时冲击，因此整体采用弯折成型的金属板材拼接结构，盒体侧壁做了连续折边强化，避免长期受压出现侧壁变形、盒口塌陷的问题。设计阶段首先明确了暗装嵌入的安装边界，盒体顶部预留的两个带安装孔的固定耳片，可直接通过膨胀螺丝固定在地面基层或者架空地板的支撑横梁上，耳片上额外开设的长圆孔可以抵消基层施工的尺寸误差，安装时不需要额外扩孔就能调整固定位置，降低现场施工的适配难度。盒体侧壁预留的多组圆形敲落孔，覆盖了不同管径的穿线需求，施工时可以根据实际走线方向敲掉对应位置的孔盖，不需要现场切割盒体，敲落孔的边缘做了卷边处理，穿线时不会划伤线缆绝缘层，减少线路施工的破损隐患。盒体内部预留的两个竖向安装支架，用来固定接线端子排、信号转接模块等内部配件，支架上的长条调节孔可以适配不同尺寸的配件安装，不需要在盒内额外钻孔，避免钻孔产生的金属碎屑残留引发线路短路。从安装尺寸来看，盒体的方正外形可以适配常规规格的地板开孔，盒体深度匹配常规架空地板的下部净空，不会出现盒体过高顶起地板、或者过浅导致线缆弯折半径不足的问题。盒体的拼接缝隙做了紧密咬合处理，能够阻挡日常清洁时的积水、灰尘渗入盒内，同时金属材质的盒体可以起到电磁屏蔽作用，减少盒内弱电信号受到外部电磁干扰的概率，适配综合布线场景下的强弱电混装需求。实际选型时，这类盒体不需要额外做防腐处理，金属板材本身的防锈性能可以适配地板下的潮湿通风环境，安装完成后盒口与地面装饰层齐平，配套对应的面板即可完成地面点位的布设，后期运维时打开面板就能直接检修内部线路，不需要撬开地面装饰层，大幅降低后期线路维护的工作量。
