台达通信电源整流模块结构设计

这款整流模块是通信机房供电系统里的核心电能转换单元，日常部署在标准19英寸通信电源机柜的插框槽位内，承担把机房引入的-48V直流母线电能做稳压、滤波处理的作用，给基站传输设备、核心交换设备、接入网设备提供稳定可靠的直流供电，是通信站点供电链路里不可缺少的前端转换部件。

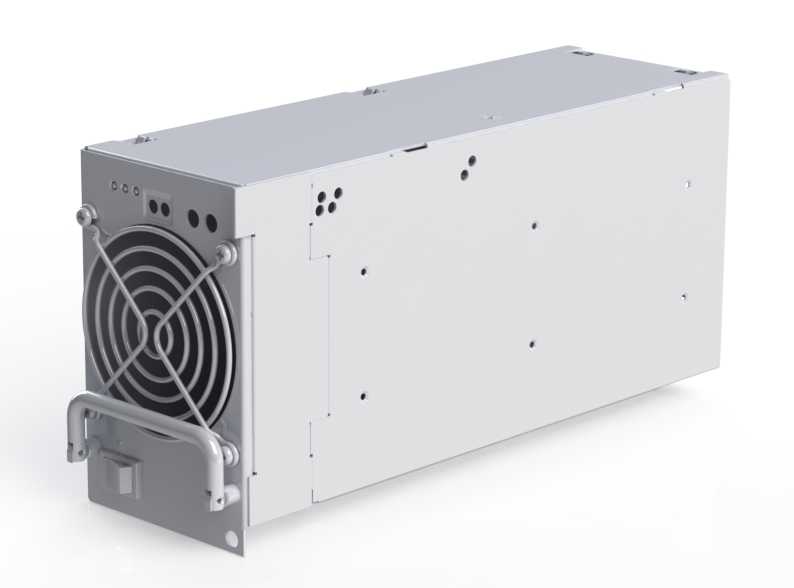

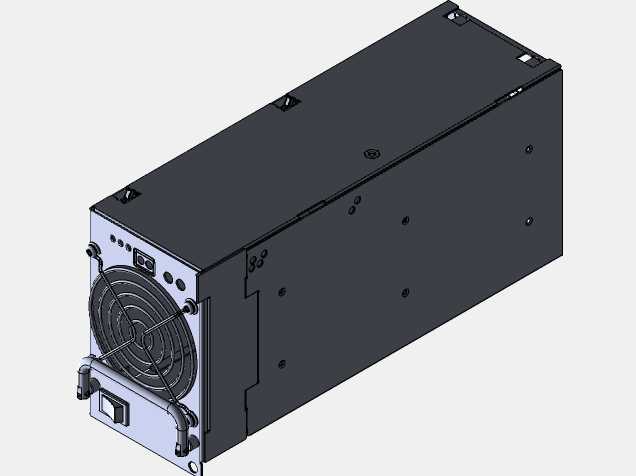

从结构设计逻辑来看，整体采用长条形插拔式壳体布局，完全适配通信电源插框的标准安装槽位，前端预留了插拔操作的把手结构，运维人员更换模块时无需额外工具，直接解锁卡扣即可抽出模块，满足通信站点不停电运维的快速更换要求。前端面集成了轴流散热风机，采用前进风后出风的直通风道设计，风机外侧加装了金属防护网罩，既避免运维操作时误触转动扇叶，也能阻挡机房环境里的大颗粒灰尘进入模块内部，防护网的固定结构采用快拆卡扣设计，后期清理积尘时无需拆解整个壳体就能取下网罩。

前端面板区域预留了状态指示灯开孔、输出调节拨码位以及电源输出开关的安装位，所有操作元件都集中在前端面，模块插入机柜后运维人员站在机柜正面就能完成状态查看、参数调整、通断操作，无需探身到机柜侧面或后部操作。壳体主体采用冷轧钢板折弯拼接成型，拼接处采用冲压定位卡扣配合紧固螺丝的连接方式，既保证壳体的结构强度，满足机柜内多层堆叠安装时的承重要求，也能屏蔽模块内部功率器件工作时产生的电磁干扰，避免对同机柜内的通信敏感设备造成信号干扰。

壳体侧面预留了和插框导轨配合的导向滑槽，安装时顺着导轨推入就能自动对准插框后部的金手指连接端子，无需反复对位调整，滑槽的公差设计控制在合理范围，既保证插拔过程顺畅无卡滞，也避免模块插入后出现晃动导致接触不良。壳体上的散热开孔采用错位冲压孔设计，在保证通风量满足功率器件散热需求的前提下，尽可能减少电磁辐射从开孔处泄露，同时也能阻挡较大的金属碎屑掉入模块内部造成短路风险。模块后部的连接端做了导向倒角处理，和插框对接时能自动修正微小的安装偏差，保证金手指接触可靠，大电流通路的接触件采用铜质镀银处理，降低大电流工作时的接触压降，减少接头发热问题。

在安装边界上，模块的宽度、高度完全匹配通信电源插框的标准槽位尺寸，深度方向预留了足够的接线和通风冗余，插入机柜后不会和后部的走线架、母排产生干涉，前端的把手、开关、指示灯都不会突出机柜前门的闭合平面，保证机柜前门可以正常关闭锁合。模块整体的重量分布做了均衡设计，重心靠近模块中部，插拔过程中不会出现头重脚轻的倾斜问题，单人即可完成更换操作，适配通信站点日常运维的人员配置情况。
