Winston磷酸铁锂60AH储能动力电池结构

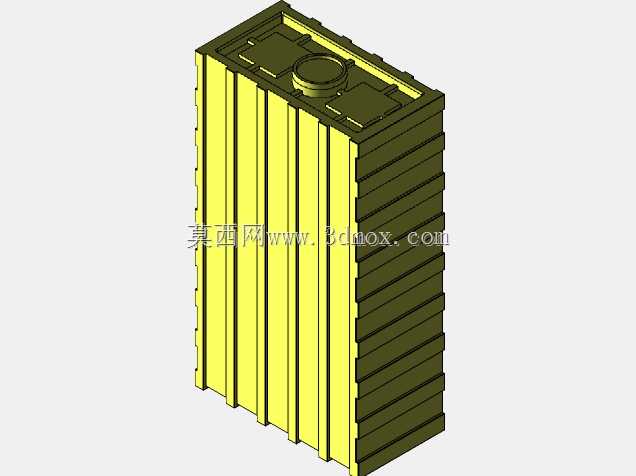

　　这款方形磷酸铁锂储能动力单体，在分布式储能基站、低速电动车辆、后备电源系统、离网光伏储能场景中有着广泛的适配性，作为储能系统的核心电能存储单元，其核心作用是完成化学能与电能的双向转换，在充电过程中存储外部输入的电能，放电阶段为后端负载提供稳定的直流电能输出，适配大电流充放电的工况需求，能够在较宽的环境温度区间内保持稳定的充放电性能，循环寿命表现优于传统铅酸类储能单元。从结构设计层面来看，整体采用硬质方形金属外壳封装，外壳侧面设计有多道平行的竖向散热肋条，这些肋条并非装饰性结构，一方面可以强化外壳的结构强度，降低电池在充放电过程中因内部极组膨胀产生的形变量，避免外壳鼓胀影响安装适配性；另一方面能够有效增大单体与外部空气的接触面积，

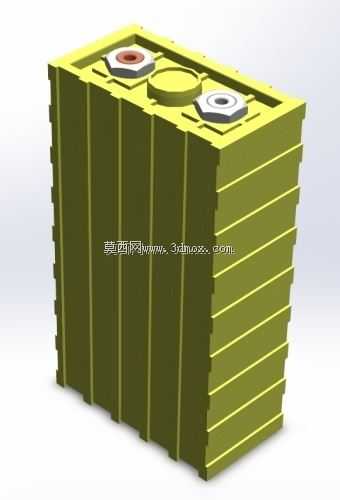

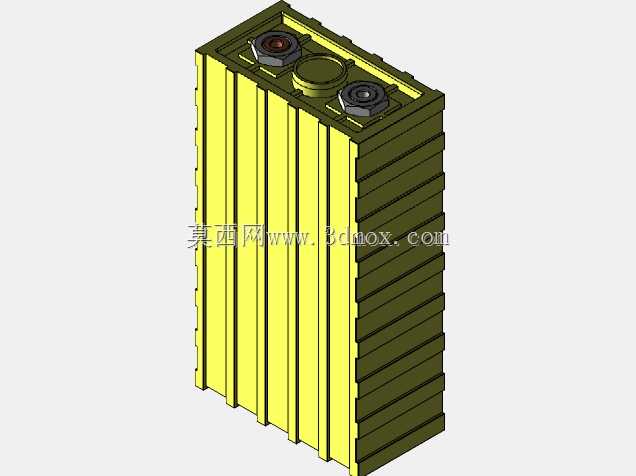

　　提升自然对流条件下的散热效率，减少大电流工况下的热量堆积，降低热失控风险。顶部的极柱采用对称式布局，两个大电流输出极柱分别对应正负极，极柱端面做了平整化处理，能够适配铜排螺栓锁紧的连接方式，保证大电流传输时的接触面积，降低接触电阻，减少连接部位的发热；极柱旁设置的圆形密封结构是注液与安全阀的集成位置，既满足生产阶段的电解液注装工艺需求，也能在电池内部压力异常升高时完成泄压动作，避免单体发生爆裂风险，提升使用过程中的安全冗余。从安装边界来看，单体整体为规整的长方体构型，没有外凸的异形结构，在成组设计时可以紧密排布，提升电池包内部的空间利用率，外壳的平整底面能够适配多种固定方式，既可以通过结构胶粘接固定在电池包的安装底板上，

　　也可以通过侧面的压条完成锁紧固定，适配不同成组方案的安装需求。在实际选型应用中，这类单体的极柱间距、顶部结构尺寸是成组设计时需要重点核对的参数，连接铜排的开孔位置需要与极柱位置完全匹配，避免安装时产生额外的装配应力，导致极柱密封结构受损引发漏液问题；侧面的散热肋条在成组时如果搭配液冷板设计，需要在肋条间隙填充导热界面材料，消除单体与冷板之间的空气间隙，提升导热效率，保证单体各区域的温度一致性，避免因局部温度差异导致的单体性能衰减不一致问题，延长整个电池组的循环使用寿命。不同于软包电池的封装形式，这种硬壳方形结构的单体在成组时不需要额外设置复杂的支撑框架，自身外壳就具备足够的结构强度，能够承受成组堆叠时的压紧力，简化电池包的结构设计，

　　降低整体结构件的重量占比，提升电池包的整体能量密度。在通讯基站后备电源场景中，这类单体可以通过串并联组成48V通信电源系统，替代传统的铅酸电池组，相同容量下体积更小、重量更轻，且循环寿命更长，能够降低基站电源系统的全生命周期维护成本；在低速电动车应用场景中，这类单体的大电流放电特性能够满足车辆起步、爬坡阶段的瞬时功率需求，稳定的放电平台也能保证车辆动力输出的平顺性。设计阶段需要重点考虑极柱的绝缘防护，顶部极柱之间需要设置绝缘挡片，避免成组后因异物掉落导致的极间短路风险，外壳表面的防腐涂层需要满足户外使用的盐雾防护要求，适配不同应用场景的环境耐受需求。
