内燃机用分体式连杆结构三维造型

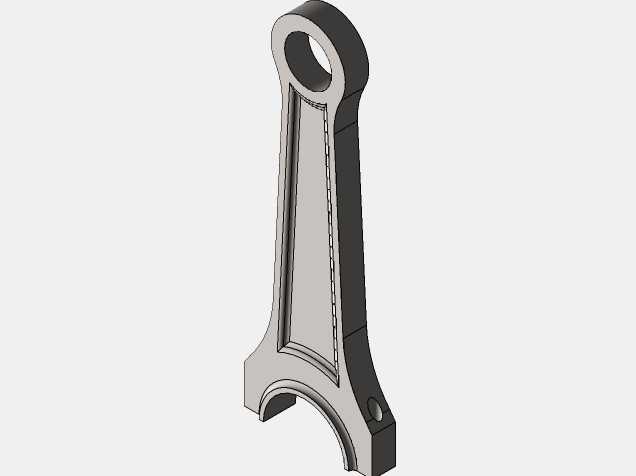

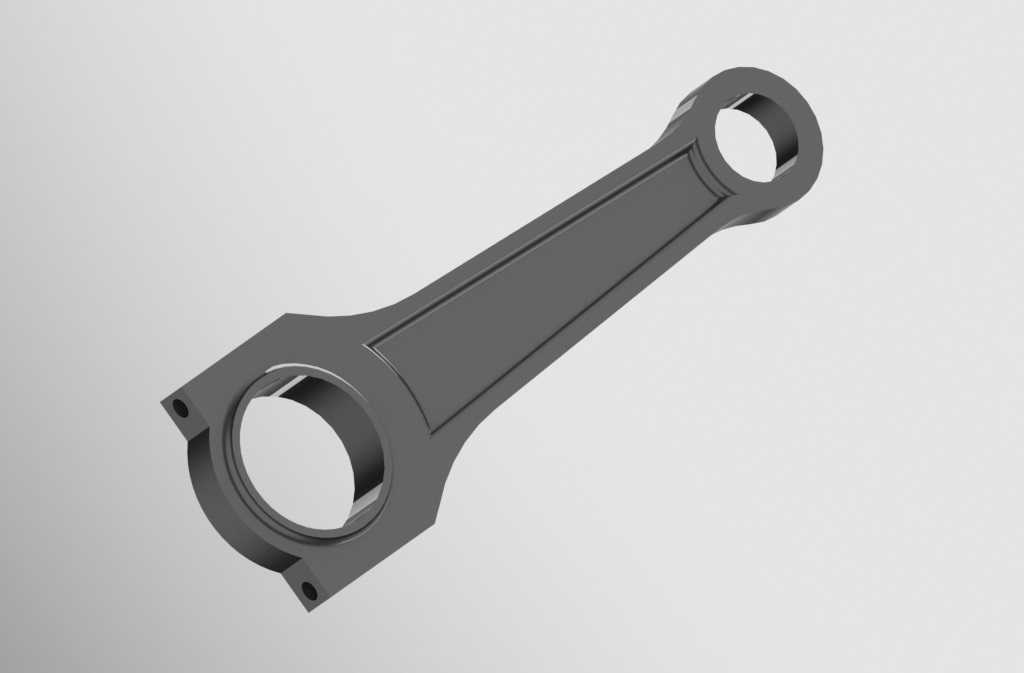

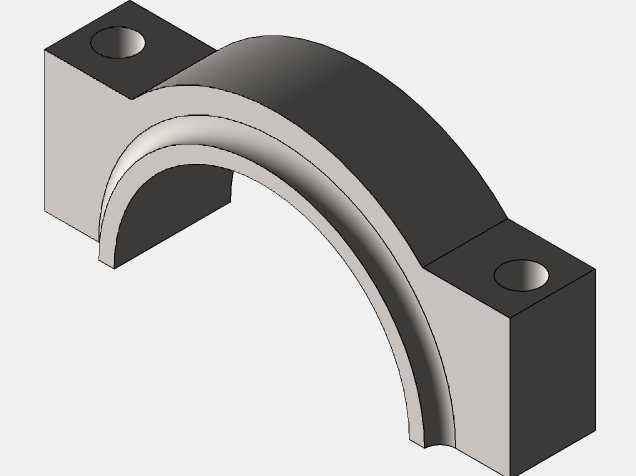

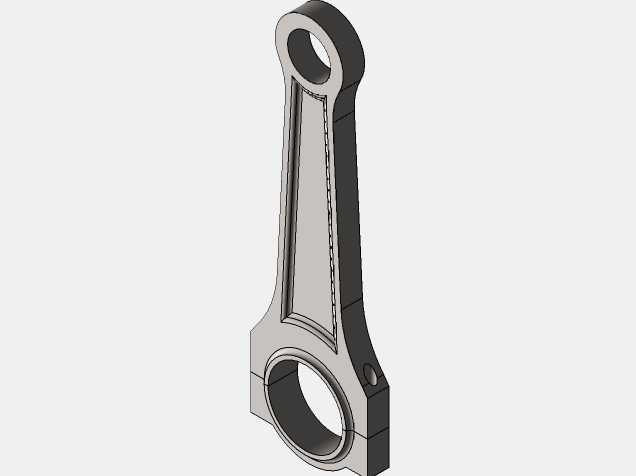

该零件为内燃机曲柄连杆机构的核心传动构件，主要作用是将活塞承受的燃烧爆发压力传递给曲轴，将活塞的往复直线运动转换为曲轴的旋转运动，是动力输出路径中不可或缺的受力部件，广泛应用于车用汽油机、柴油机、小型通用内燃机以及部分往复式压缩机的动力传递单元中。从结构设计来看，该连杆采用分体式大头结构，大头端配套轴瓦安装位，通过两个对称布置的螺栓孔实现连杆盖与杆身的紧固连接，这种设计可以在曲轴完成整体加工后顺利完成装配，避免整体式大头无法穿过曲轴曲柄轴颈的装配难题；小头端为整圆通孔结构，用于安装活塞销，与活塞组件形成铰接副，工作过程中可随活塞摆动调整角度，适配活塞的往复运动轨迹。杆身采用工字形截面设计，在保证足够抗弯、抗扭刚度的前提下，尽可能降低零件自身重量，减少往复运动产生的惯性力，降低曲轴运转过程中的动不平衡量，这一截面形式也能在有限的轮廓尺寸下最大化材料的利用效率，兼顾强度与轻量化需求。从安装边界来看，大头孔的内径尺寸匹配对应曲轴的连杆轴颈直径，安装时需保证轴瓦的过盈量符合装配规范，螺栓预紧力需严格控制在设计区间内，避免预紧力不足导致连杆盖松旷、或是预紧力过大造成螺栓屈服断裂；小头孔内径匹配对应规格的活塞销，装配时需保证活塞销与孔的配合间隙符合热膨胀补偿要求，避免工作温度升高后出现销孔抱死的故障。在实际工况中，连杆需要承受周期性变化的气体压力、往复惯性力以及旋转离心力的复合作用，因此建模过程中对杆身与大小头过渡位置的圆角做了精准还原，避免应力集中导致的疲劳断裂风险，所有安装孔的位置度、孔系同轴度都严格按照实际加工公差要求做了几何约束，可直接用于后续的有限元受力仿真、装配干涉检查以及运动学模拟，也能为零部件的加工工艺编制、工装夹具设计提供精准的三维数模参考。在发动机装配场景中，该连杆的长度直接决定了活塞的行程与压缩比参数，建模时严格还原了大小头孔的中心距尺寸，保证压缩比计算的准确性，杆身侧面的减重凹槽、加强筋结构也完全参照量产零件的结构做了复刻，能够真实反映零件的实际重量与质心位置，为发动机的动平衡计算提供准确的数模支撑。
