家用电源插头注塑成型模具结构设计

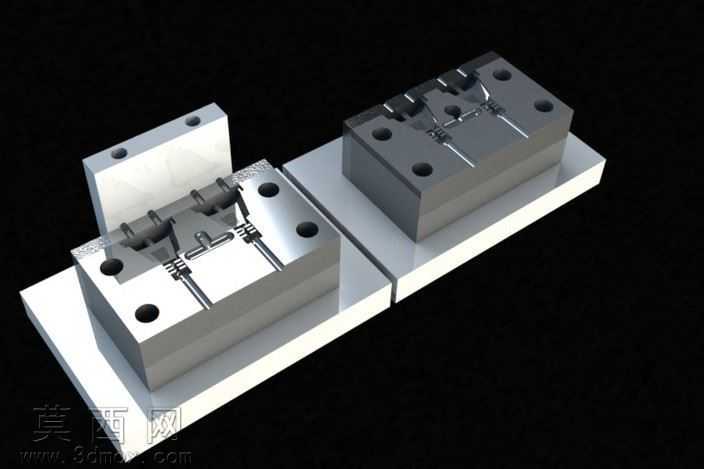

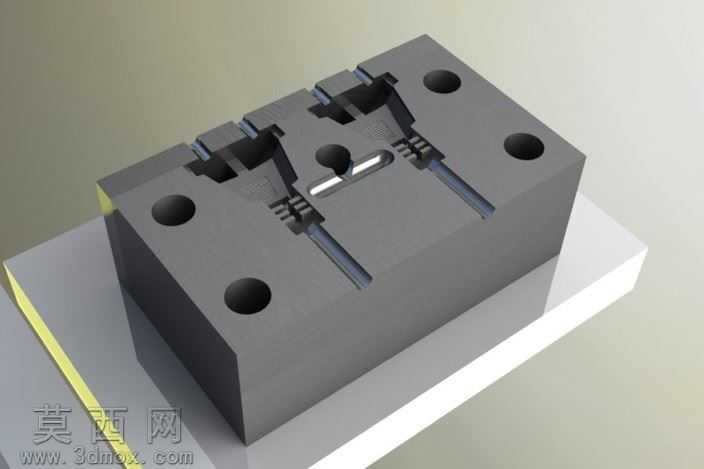

本套三维模型为家用电源插头的注塑成型模具，整体采用一模两腔的对称式布局设计，在三维建模过程中严格遵循注塑模具设计规范，先完成插头塑件的结构测绘与拔模分析，确定插头插片嵌件的定位基准后，依次构建动定模仁、模架底座、导向定位结构等核心部件。建模阶段对模仁的型腔曲面做了高精度拟合，保证插头塑件的外观面无分型线错位、飞边等缺陷，针对插头内部插片的嵌装需求，在动模侧设计了精准的嵌件定位槽，确保注塑过程中金属插片不会发生偏移、溢料问题。材质渲染部分，模架与模仁基体采用模具钢的金属质感材质，调整材质的粗糙度与反光参数还原真实模具的金属哑光效果，分型面位置做了清晰的边界区分，导柱、紧固螺丝等标准件按照行业通用规格建模，装配位置完全符合实际模具的装配公差要求。结构设计上，采用侧浇口进料方式，浇口位置设置在插头塑件的非外观侧，避免浇口痕迹影响产品外观，同时在模仁内部设计了循环冷却水路，保证注塑过程中模温均匀，提升塑件成型质量与生产效率；推出机构采用顶杆推出，顶杆位置排布避开塑件的薄弱结构与外观面，防止推出过程中塑件出现变形、顶白等问题。整体设计思路围绕插头塑件的量产需求展开，兼顾模具的加工工艺性与装配便利性，所有结构特征均做了圆角与避空处理，避免加工与装配过程中出现应力集中、干涉磕碰等问题，模架采用标准模架规格，可直接适配常用规格的卧式注塑机，无需额外做安装结构的改装，能够直接用于实际的模具生产加工参考，也可作为注塑模具设计的教学案例使用，帮助学习者掌握嵌件类注塑模具的设计要点与结构排布逻辑。
