直插式三引脚功率晶体管封装结构

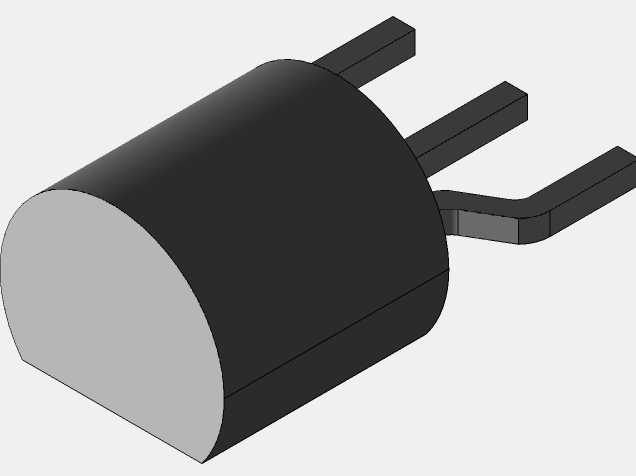

在消费类电子电源板、工业控制信号调理板卡、小型驱动模块的PCB布局场景中，直插三引脚晶体管是极为常见的分立半导体器件，这类元件的三维封装建模精度，直接影响PCB装配干涉检查、结构件避让设计的最终落地效果。本次建模的三引脚晶体管采用半圆柱状环氧塑封主体，不同于常规TO-92的全圆柱切平结构，该封装将主体背部做平直切面处理，在波峰焊工序中可更好贴合治具定位槽，减少过炉时的元件偏移概率。三个引脚采用差异化成型设计，其中两个引脚为平直直插结构，第三个引脚靠近封装根部做90度预折弯处理，这种设计并非通用成型方案，而是针对特定板卡的层叠布局做的适配——当板卡上相邻位置存在高度较高的电解电容时，折弯引脚可避开电容本体的安装投影区，无需额外做板上跳线即可完成走线连接，同时能缩短高频信号回路的走线长度，降低开关状态下的信号辐射干扰。建模过程中优先还原了引脚的实际成型公差，直插段的截面尺寸严格匹配0.5mm厚度的标准引线框架规格，引脚间距保持2.54mm标准网格间距，可直接适配通用万用板、量产PCB的标准孔径设计，插装后的引脚露出板底长度控制在1.2-1.8mm区间，符合波峰焊的焊锡爬升要求。封装主体的直径控制在5.2mm，主体总长度不含引脚为4.8mm，背部切面到圆柱顶点的距离为4.5mm，安装时主体底部距离PCB板面预留0.3mm的间隙，既可以避免塑封本体与PCB丝印层摩擦刮花标识，也能给焊盘位置的助焊剂挥发预留空间，减少焊接后的助焊剂残留堆积。在结构设计层面，该模型还原了引脚与塑封主体的结合部凸台结构，这个位置是引脚受力的关键薄弱点，建模时保留了凸台0.2mm的过渡圆角，在做引脚抗弯折强度仿真时，可准确模拟实际元件的受力断裂阈值，避免设计阶段误判引脚可承受的装配外力。不同于贴片元件的表贴装配，这类直插晶体管在做整机结构设计时，还需要考虑元件顶部的安全绝缘距离，模型中塑封主体的顶部圆弧面做了准确的曲率还原，在计算与上方金属屏蔽罩的电气间隙时，可直接提取曲面做距离测量，无需额外做简化近似，能有效提升安规校验的效率。对于需要做散热设计的场景，该封装的半圆柱切面可贴合小型散热片的平面，建模时保留了切面的平面度公差特征，在做散热片装配仿真时，可准确计算接触热阻对应的贴合面积，避免过度估算散热能力导致的器件过热失效。
