管壳式换热器用扰流插入件结构设计

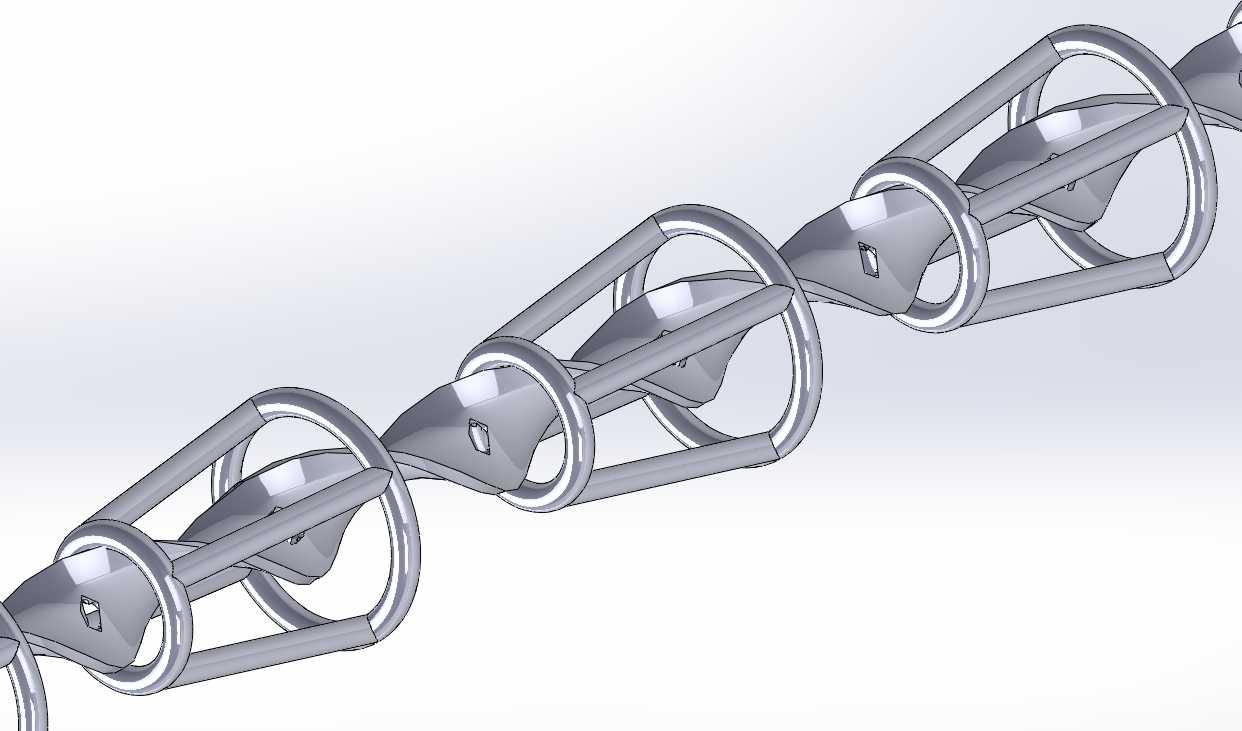

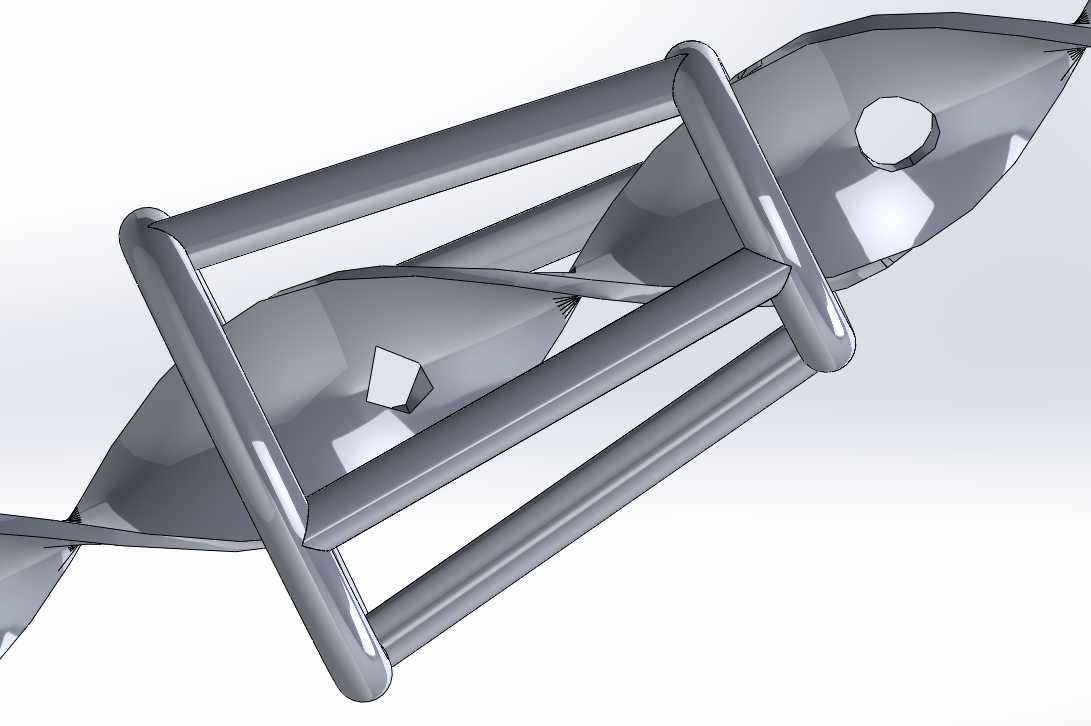

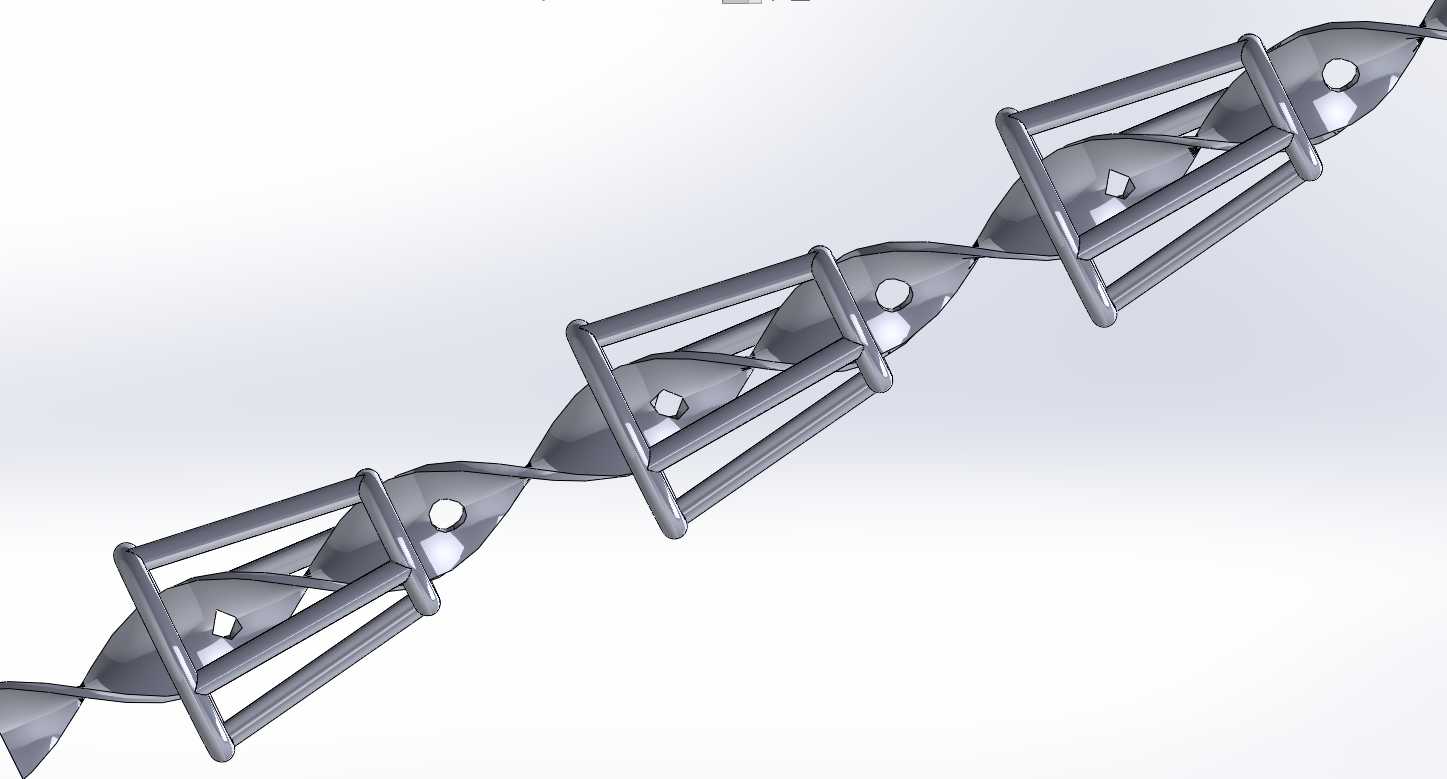

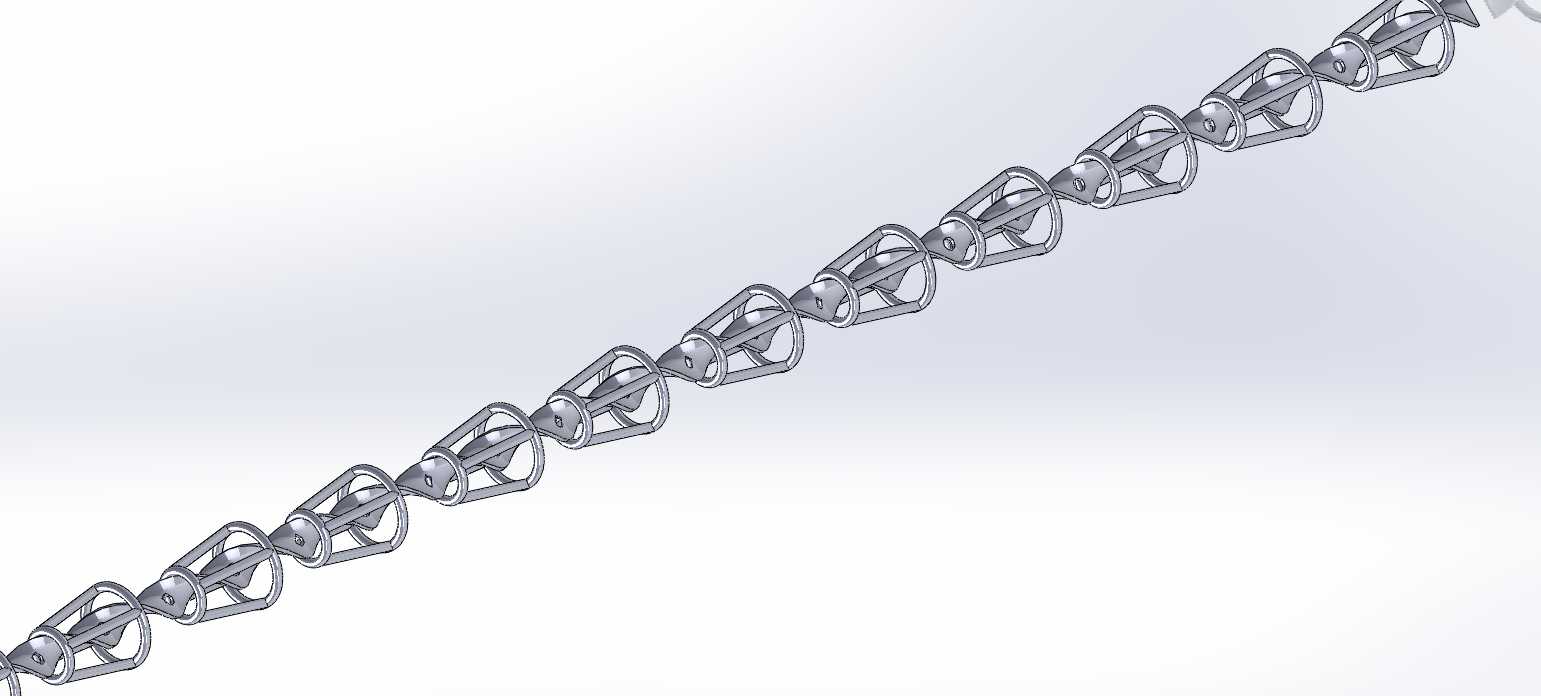

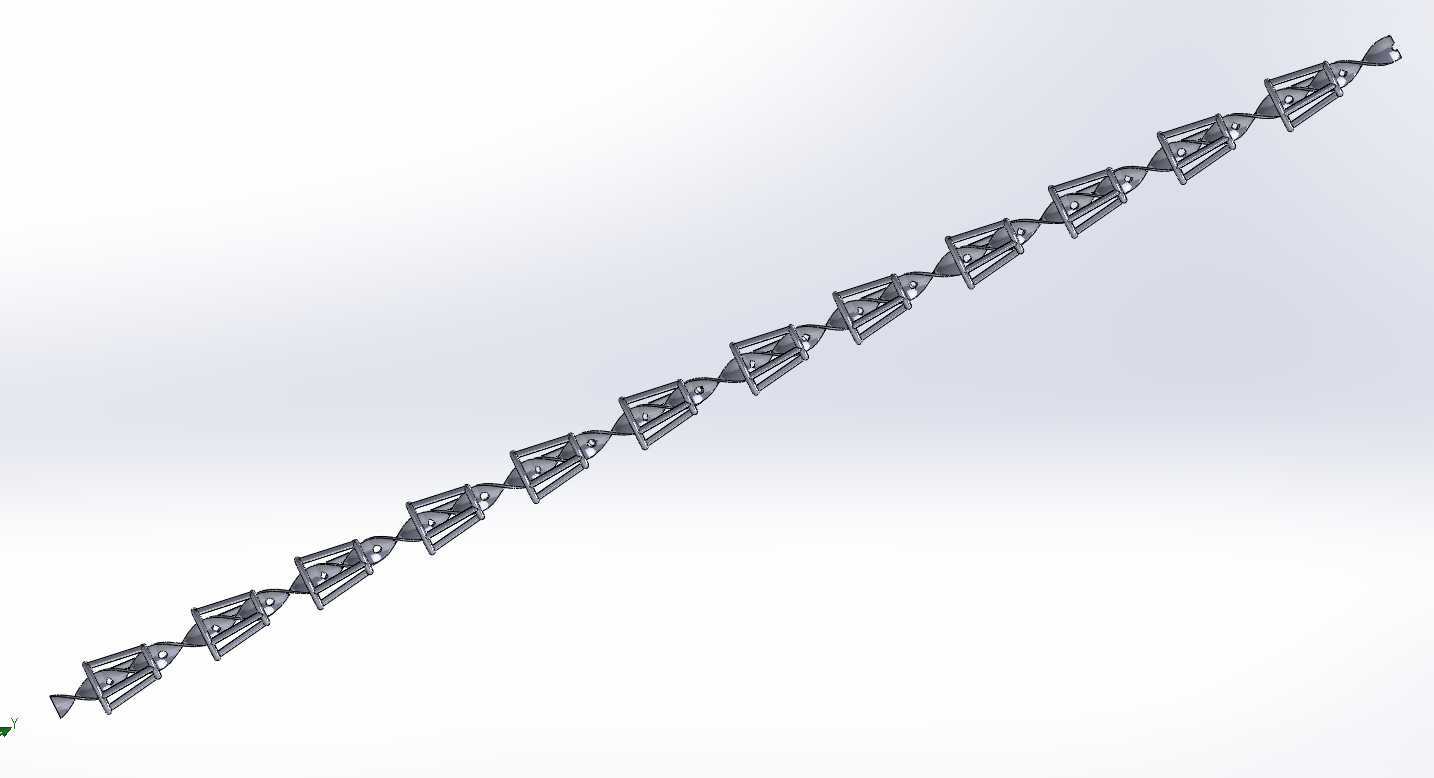

在石油炼化、化工生产、暖通空调及余热回收等领域的管壳式换热设备中，管程流体的流动状态直接决定整体换热效率，当管内流体处于层流或低湍流度状态时，管壁处存在较厚的边界层，热阻集中在近壁区域，会大幅削弱冷热流体间的热量传递效果，这类插入件正是针对这一工程痛点设计的管内扰流元件。从结构设计逻辑来看，该元件采用螺旋扭带与框架式支撑结合的复合结构，沿管长方向连续布置的螺旋扭带会持续切割管内流体，迫使中心区域的高温流体与近壁区域的低温流体产生径向掺混，破坏管壁处的滞流边界层，降低对流传热热阻；外围的框架式支撑结构一方面可以保证扭带始终处于换热管的中心位置，避免长期运行中扭带因流体冲刷产生偏斜、贴壁问题，防止出现局部流动死区，另一方面框架的棱边也会产生二次扰流作用，进一步提升流体的湍流程度。在安装边界适配方面，该插入件的整体外径略小于常规换热管的内径，可直接从换热管的端部推入安装，不需要对原有换热管进行焊接、打孔等二次加工，适配现有标准规格的碳钢管、不锈钢管及铜管换热管束，安装后不会改变换热管的原有连接结构，也不会大幅增加管程的流动阻力，可在原有泵组扬程余量范围内完成改造。实际应用中，这类插入件尤其适用于管程流体粘度较高、流速较低的换热工况，比如重油冷却、粘稠物料加热、低温余热回收等场景，相比光管换热工况，加装该插入件后管程对流传热系数可得到明显提升，能在不更换换热设备主体、不增加设备占地面积的前提下，挖掘现有换热设备的传热潜力，减少换热面积冗余，降低设备整体的材料成本与运行能耗。设计过程中需要平衡扰流强度与阻力损失的关系，螺旋扭带的扭转角度、框架支撑的间距都会直接影响流体的扰动效果与压降水平，建模时需要保证各段螺旋结构的导程一致，支撑框架与扭带的连接位置平滑过渡，避免出现尖锐棱角导致的局部应力集中，同时要考虑长期运行中流体冲刷带来的磨损问题，结构壁厚需要满足对应工况下的使用寿命要求，适配不同管径时可通过等比例缩放结构参数，保证扰流效果与阻力特性的匹配。
