金属板结构电加热器三维设计方案

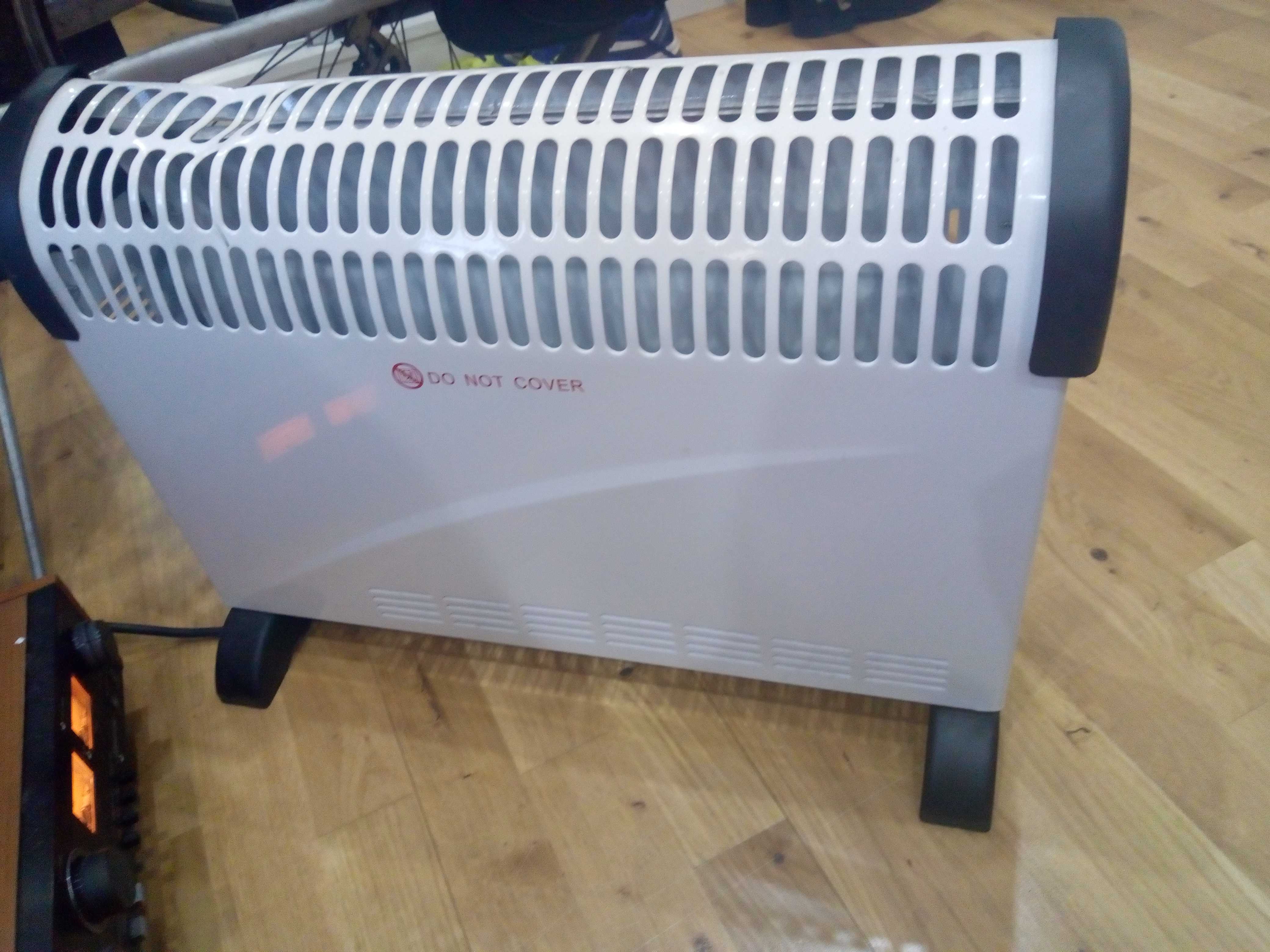

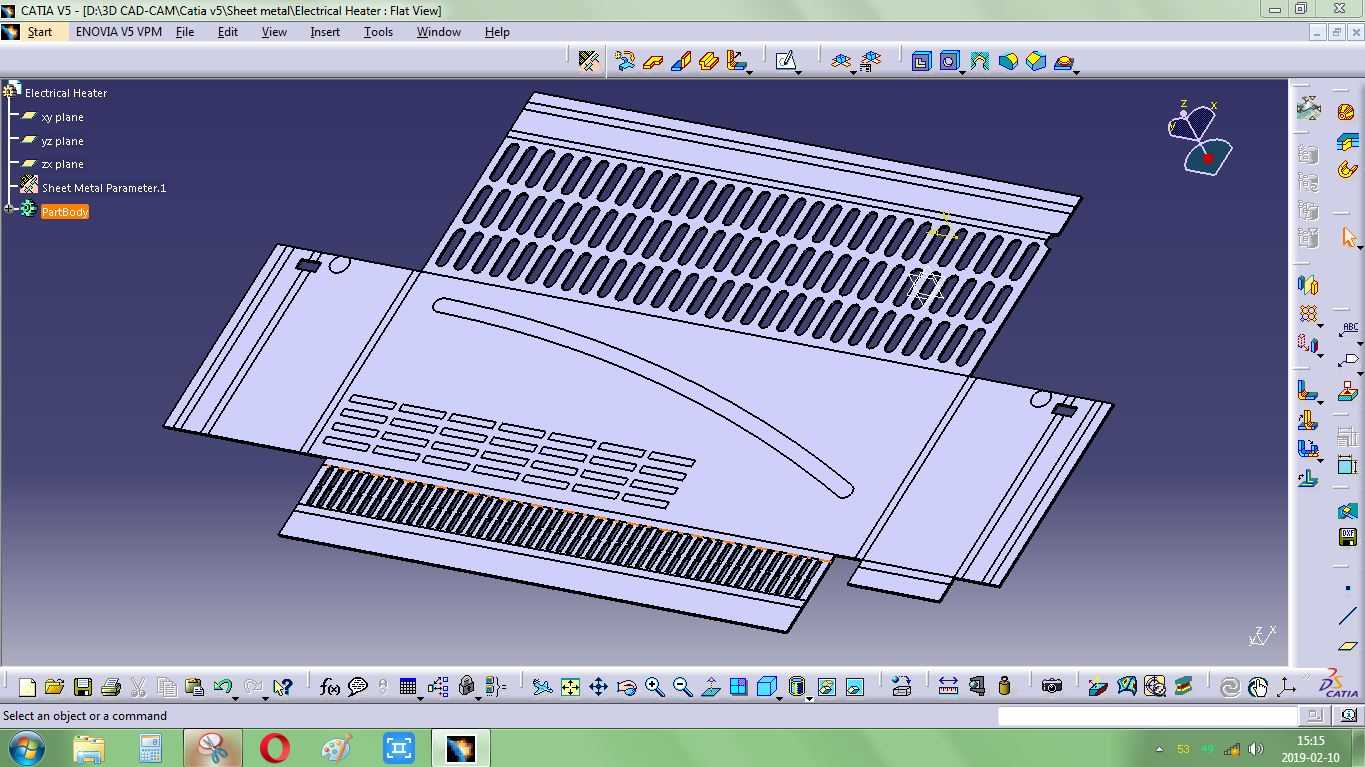

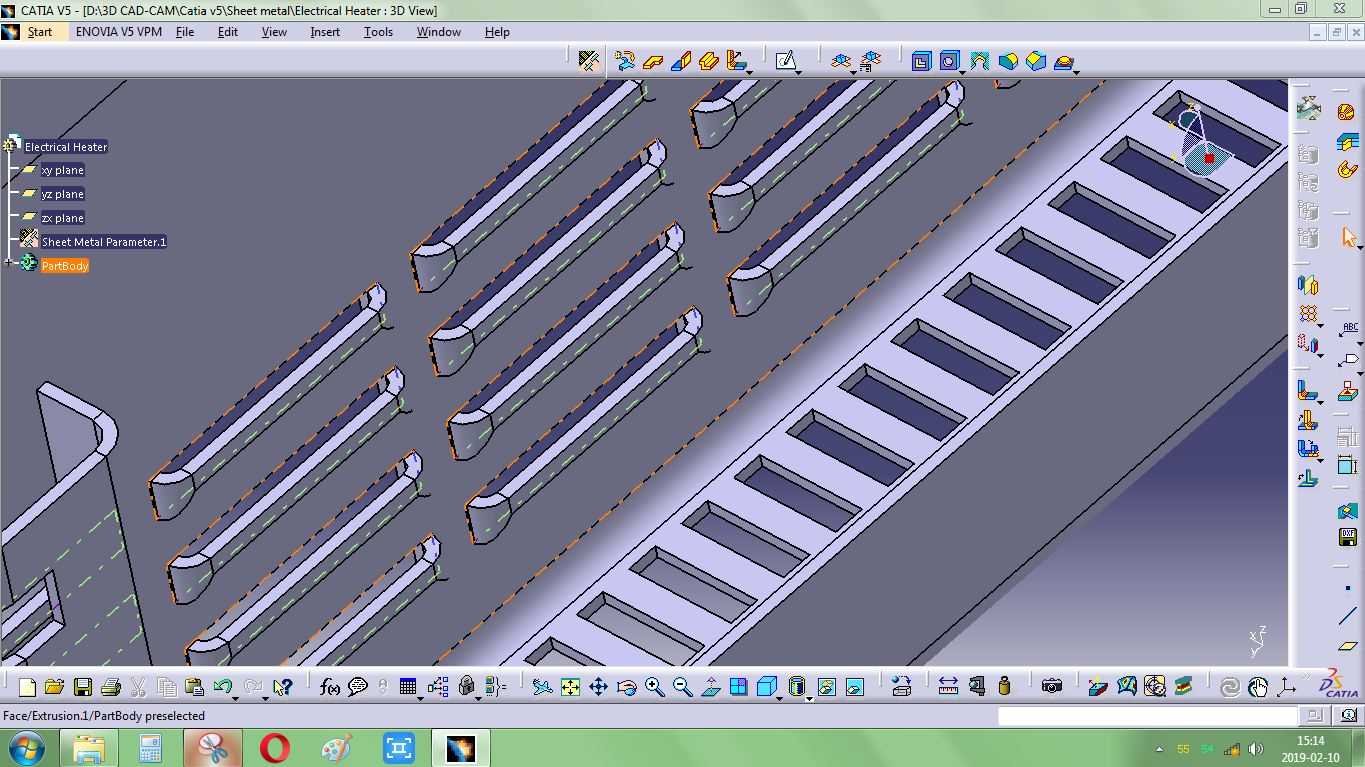

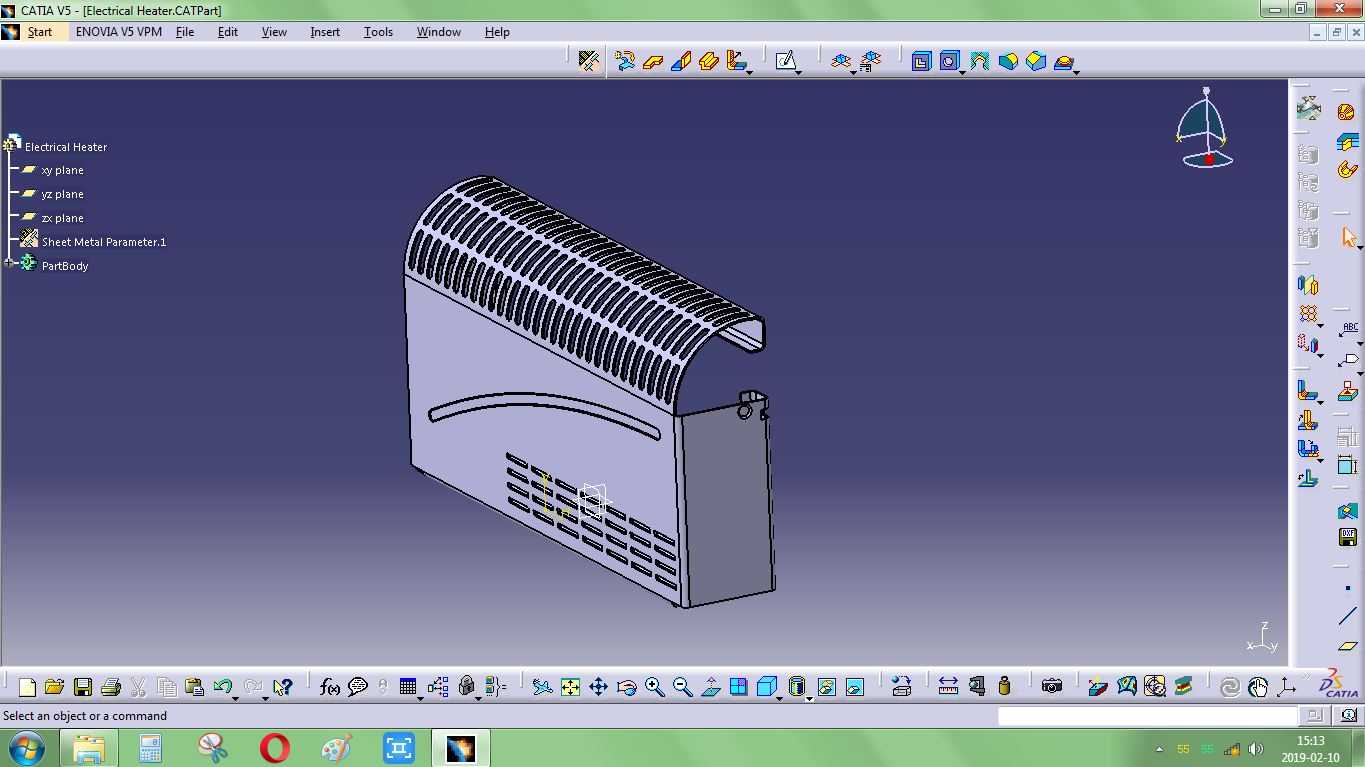

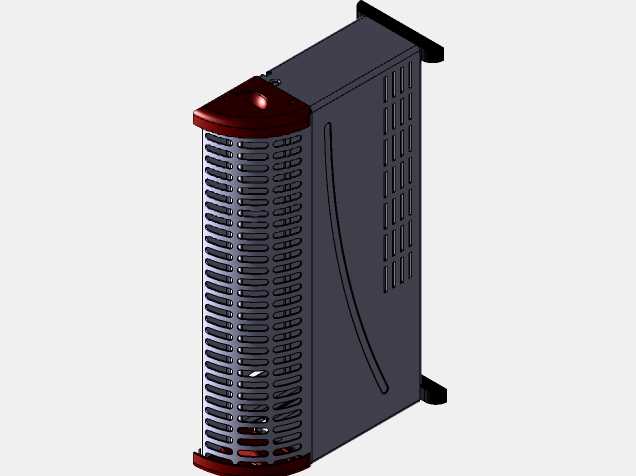

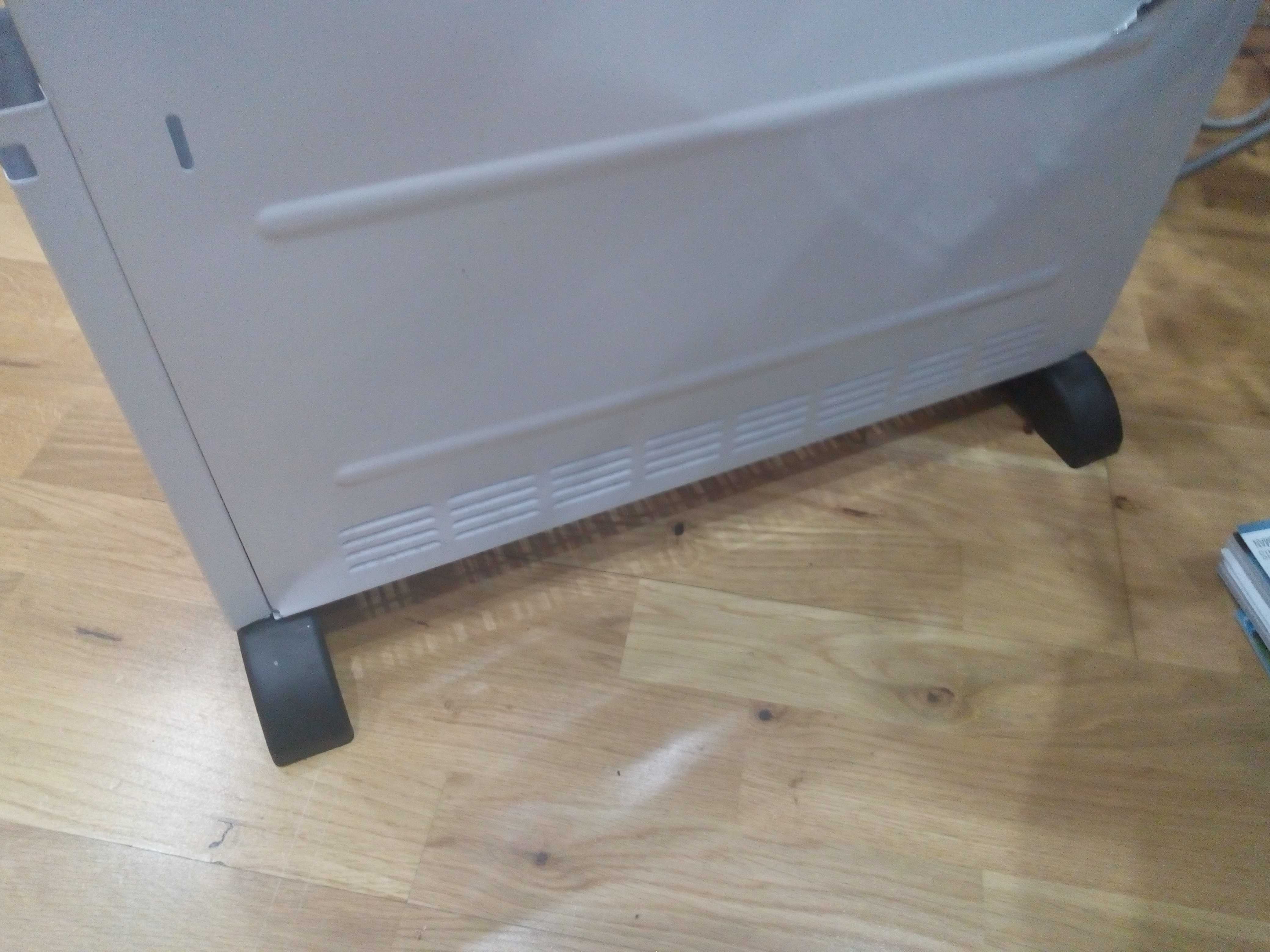

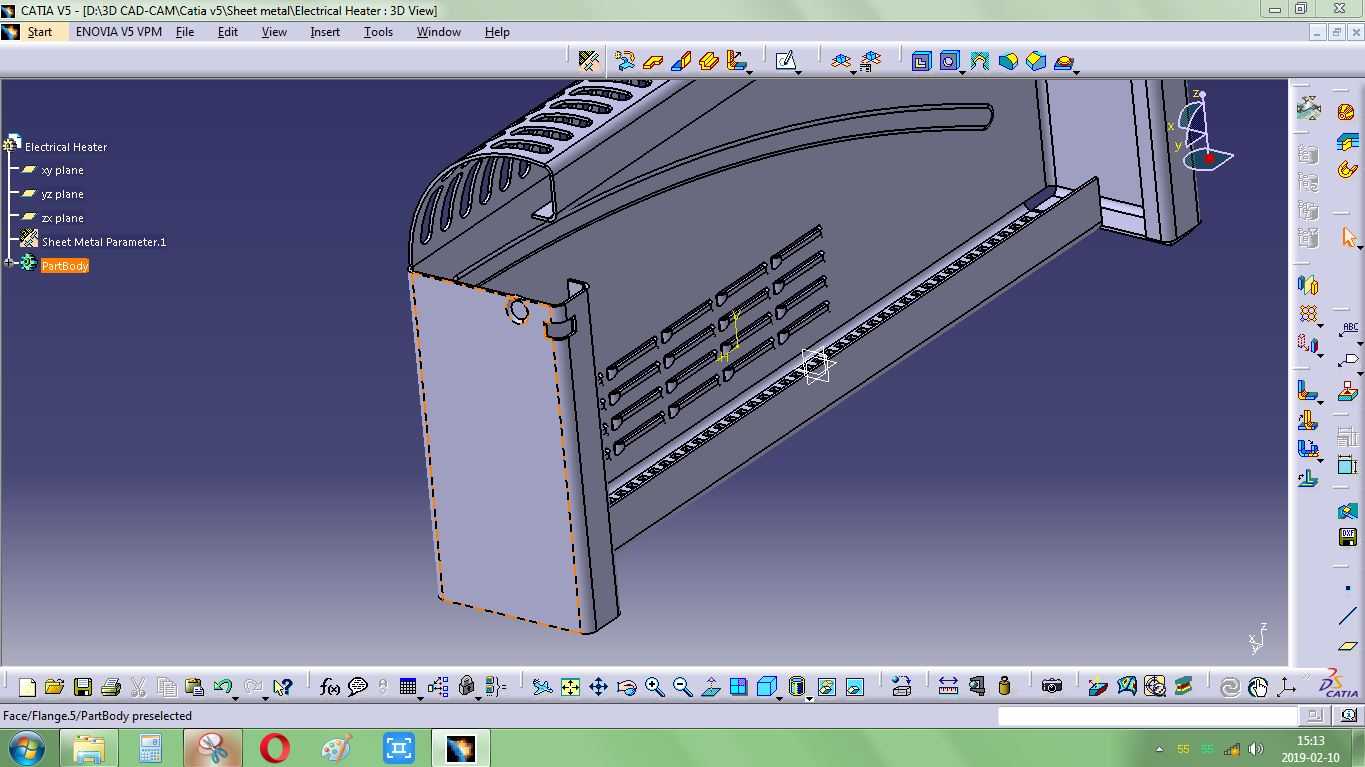

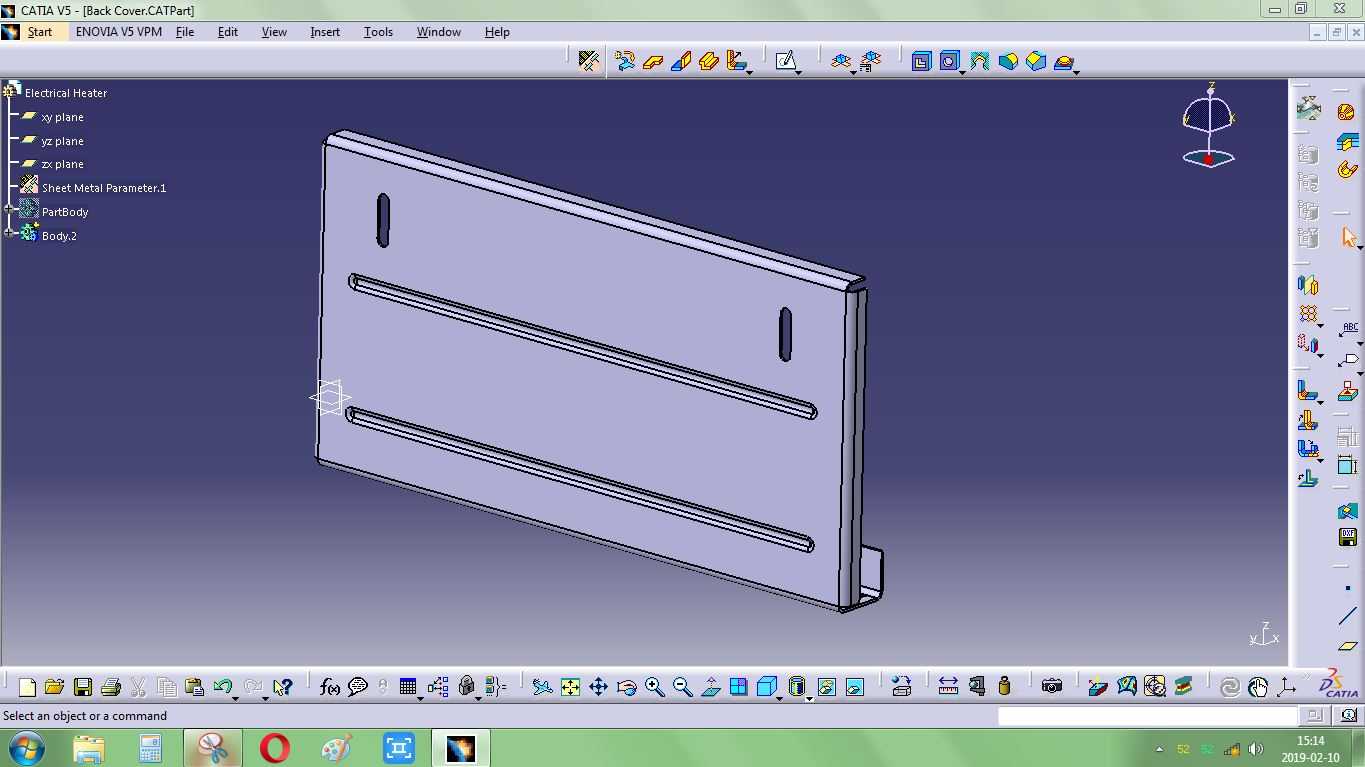

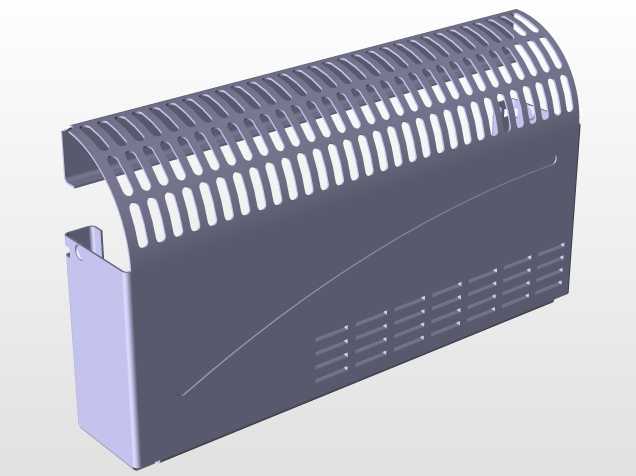

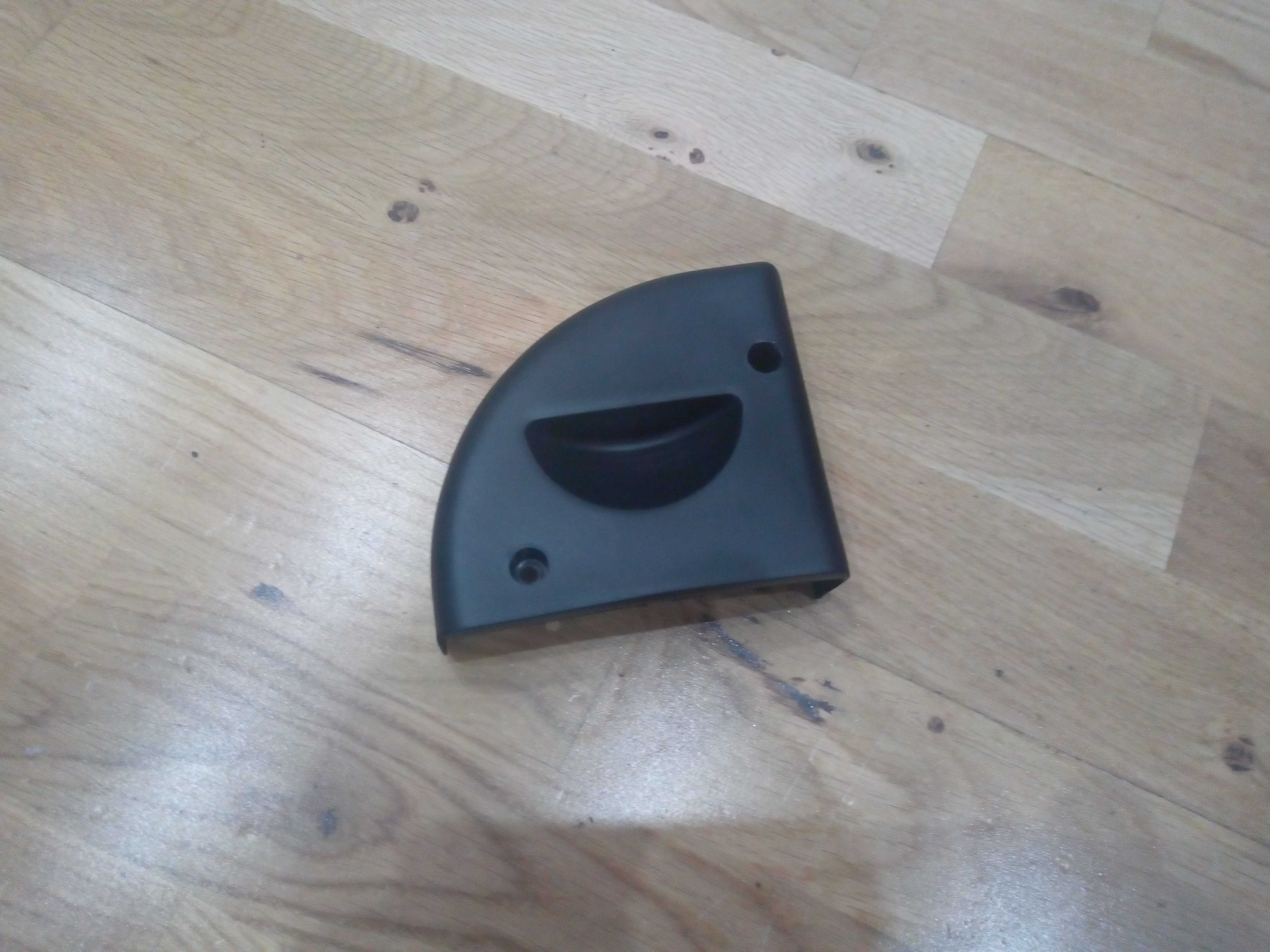

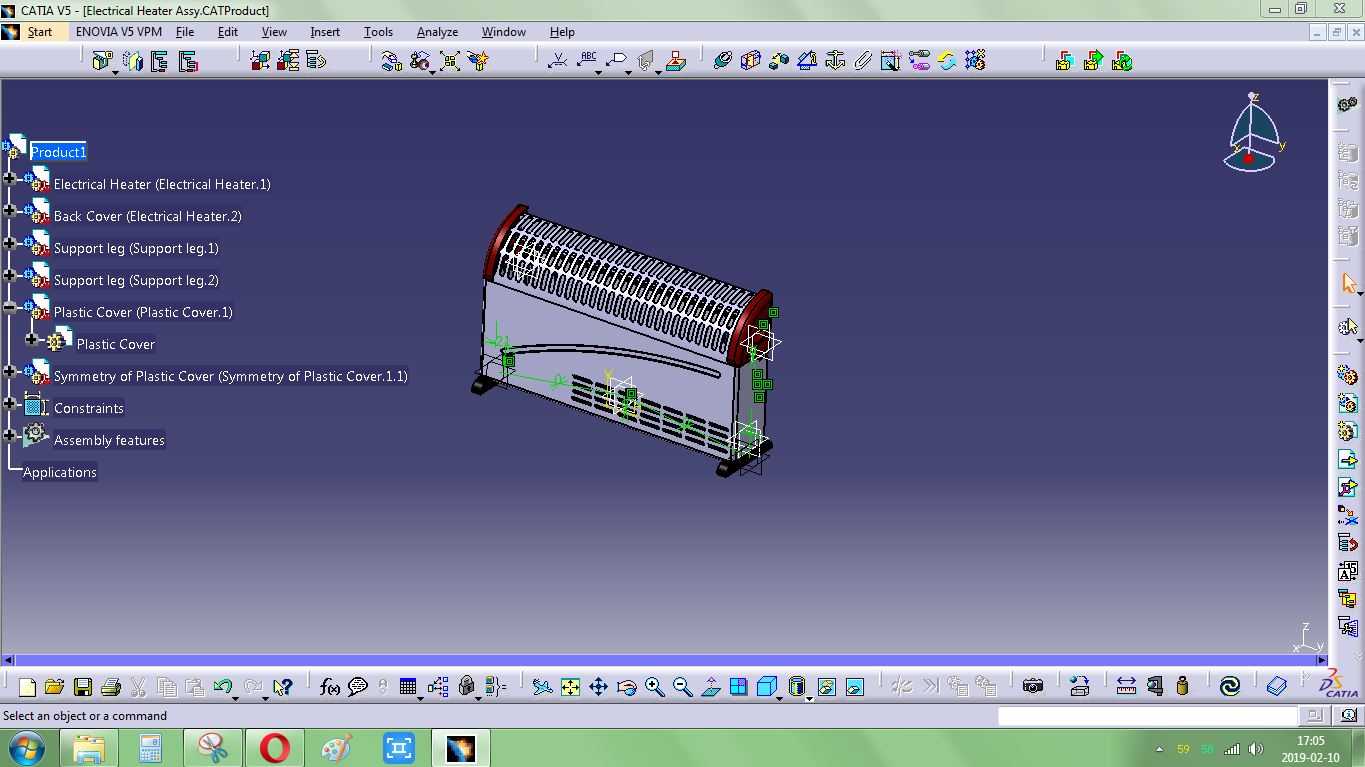

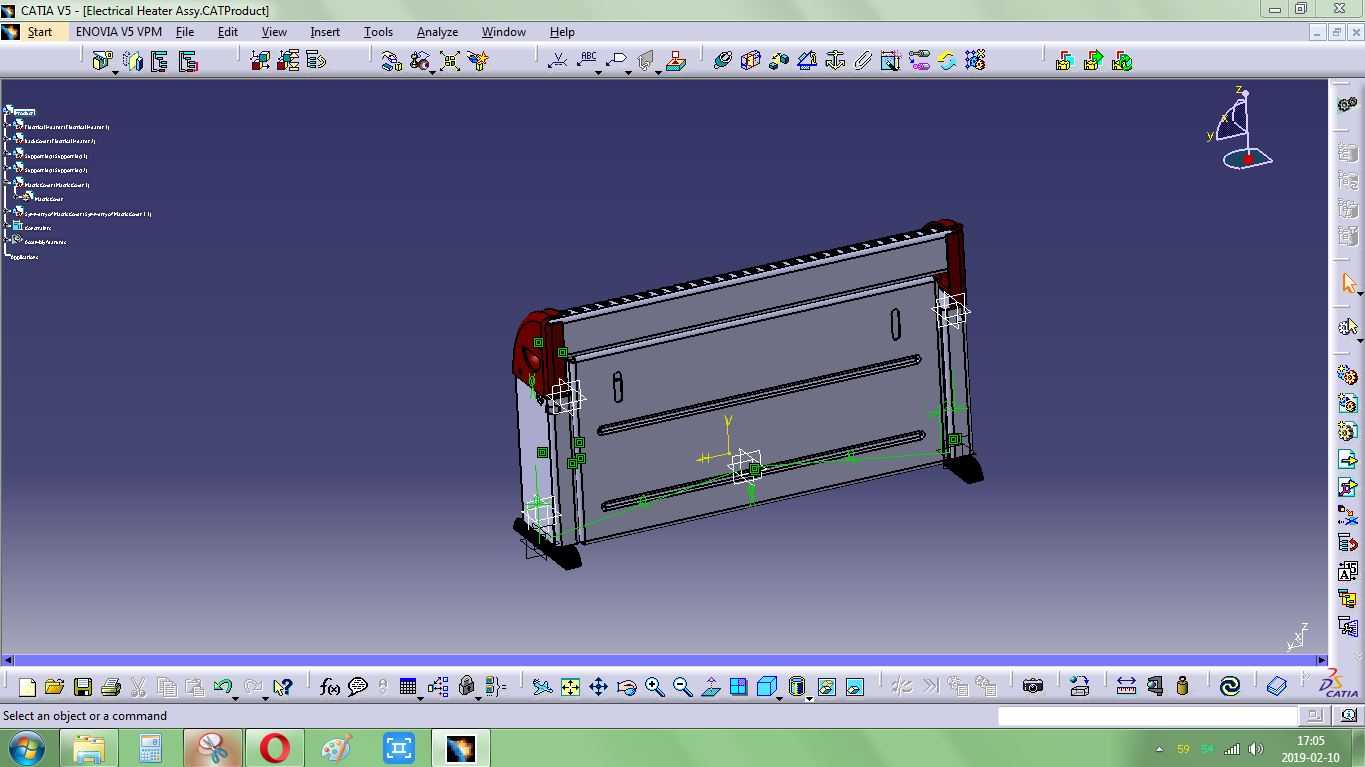

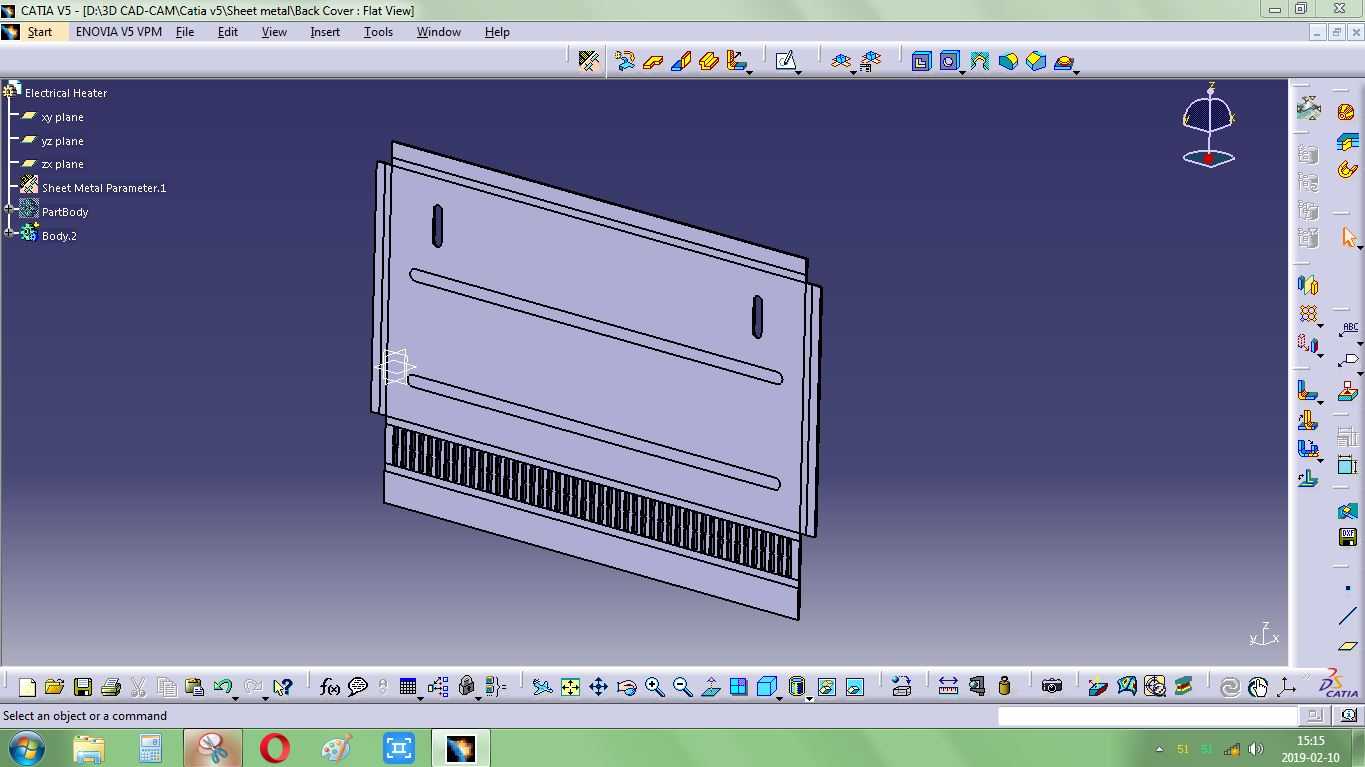

日常民用及小型商用场景里的局部采暖需求，往往对加热设备的占地尺寸、表面温度均匀性、安装维护便捷度有明确要求，这款金属板结构电加热器的设计，正是围绕这类场景的实际使用痛点展开。从结构布局来看，主体采用薄金属板作为承载基底，既承担内部加热元件的固定支撑作用，也作为辅助散热面扩大热交换面积，金属板的折边结构做了圆弧过渡处理，避免安装及日常挪动过程中锐边划伤的风险，底部的四个支撑脚采用高度可调的结构设计，能够适配不平整的放置台面，保证设备放置时的稳定性，不会因地面倾斜出现晃动、异响的问题。设备正面的格栅结构经过疏密参数校核，既能够保证内部加热元件产生的热空气顺利通过对流散出，也能避免异物意外掉入设备内部触碰带电部件，格栅的条板采用倾斜排布方式，可在一定程度上阻挡液体泼溅直接进入设备腔体，提升日常使用的安全系数。侧面的塑料端盖采用卡扣加隐藏螺丝的固定方式，既保证外观面无外露螺丝的整洁度，也方便后期维护时快速拆解，更换内部老化的加热元件或温控组件，端盖与金属板主体的配合面预留了均匀的密封间隙，可避免长期使用过程中因热胀冷缩出现配合松动、异响的问题。设计过程中对安装边界做了充分考量，设备背部预留了壁挂安装的挂孔位，支持桌面放置与墙面壁挂两种安装方式，壁挂安装时与墙面的预留间隙经过热流仿真校核，能够保证背部空气流通顺畅，避免热量持续积聚对墙面造成损伤。内部加热元件的排布采用等距阵列方式，配合金属板的热传导特性，能够保证设备正面散热面的温度差控制在合理区间，不会出现局部温度过高的问题，电源线的出线位置设置在设备侧下方，避免桌面放置时线缆弯折角度过大影响使用寿命，也能减少线缆对正面热空气流出的阻挡。从结构强度角度看，金属板主体的折弯处做了加强筋处理，即使长期承受内部元件的重量及热循环带来的应力影响，也不会出现板面变形的问题，支撑脚与金属板的连接位置内嵌了金属衬套，避免多次挪动后连接孔位出现滑丝、松动的情况。
