Acme双导梯形丝杠三维设计模型

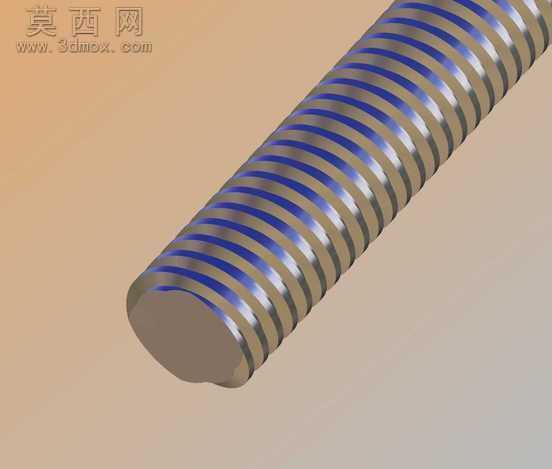

本模型为Acme双导梯形丝杠，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循梯形螺纹的齿形规范，还原了Acme螺纹29度牙型角的特征，针对双导程的结构特点，精准绘制了两条螺旋线的导程参数，确保螺纹牙型的啮合间隙符合传动设计要求。模型对丝杠的杆身圆柱面、螺纹起止端的收尾结构都做了精细化处理，没有多余的几何碎面，整体拓扑结构规整，可直接用于后续的装配干涉检查、运动仿真分析。渲染阶段采用金属材质模拟丝杠的合金钢基体特性，螺纹牙侧做了细微的表面粗糙度质感处理，牙顶与牙底的光影过渡自然，通过蓝灰色的分层着色区分螺纹螺旋面，直观展现双导螺纹的排布规律，让模型的结构特征一目了然。设计过程中重点考量了双导梯形丝杠的传动特性，双导程结构可实现更小的传动回程间隙，适用于需要精准进给的传动场景，建模时特意控制了螺纹牙型的厚度比例，保证模型既符合真实丝杠的加工尺寸逻辑，又能在装配环境中与配套螺母实现无干涉的螺旋配合。模型的杆身端面做了倒角处理，还原真实机加工零件的工艺特征，所有特征均采用参数化驱动，可通过修改导程、公称直径、牙型角等核心参数快速衍生不同规格的双导Acme丝杠模型，适配不同的传动设计需求。整体模型结构完整，细节还原度高，既可以作为机械设计教学中梯形螺纹传动的演示案例，也能为非标传动机构的设计提供参考，帮助设计者快速完成丝杠传动副的方案选型与结构验证，缩短产品开发周期。
