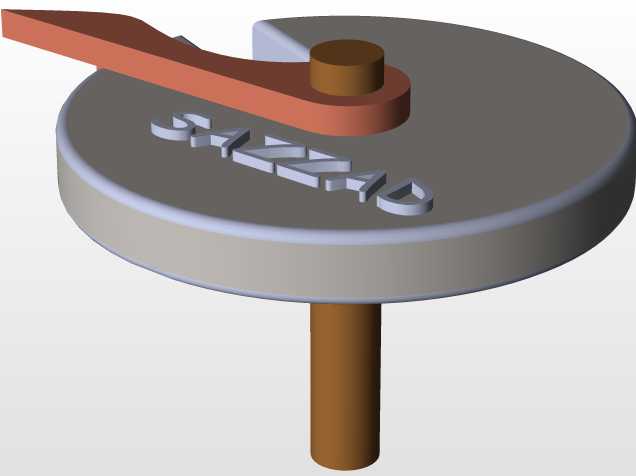

槽轮式间歇传动机构结构设计

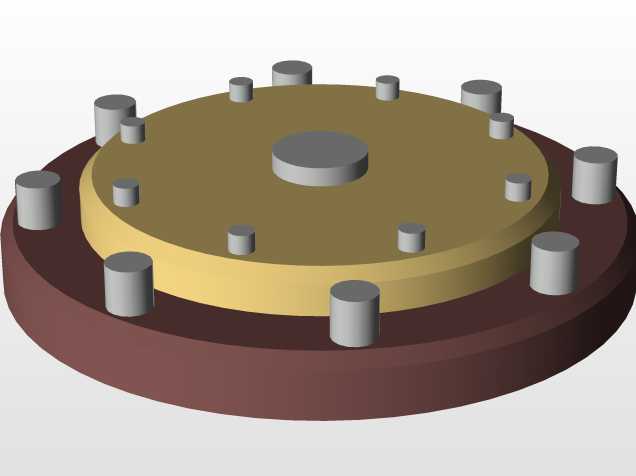

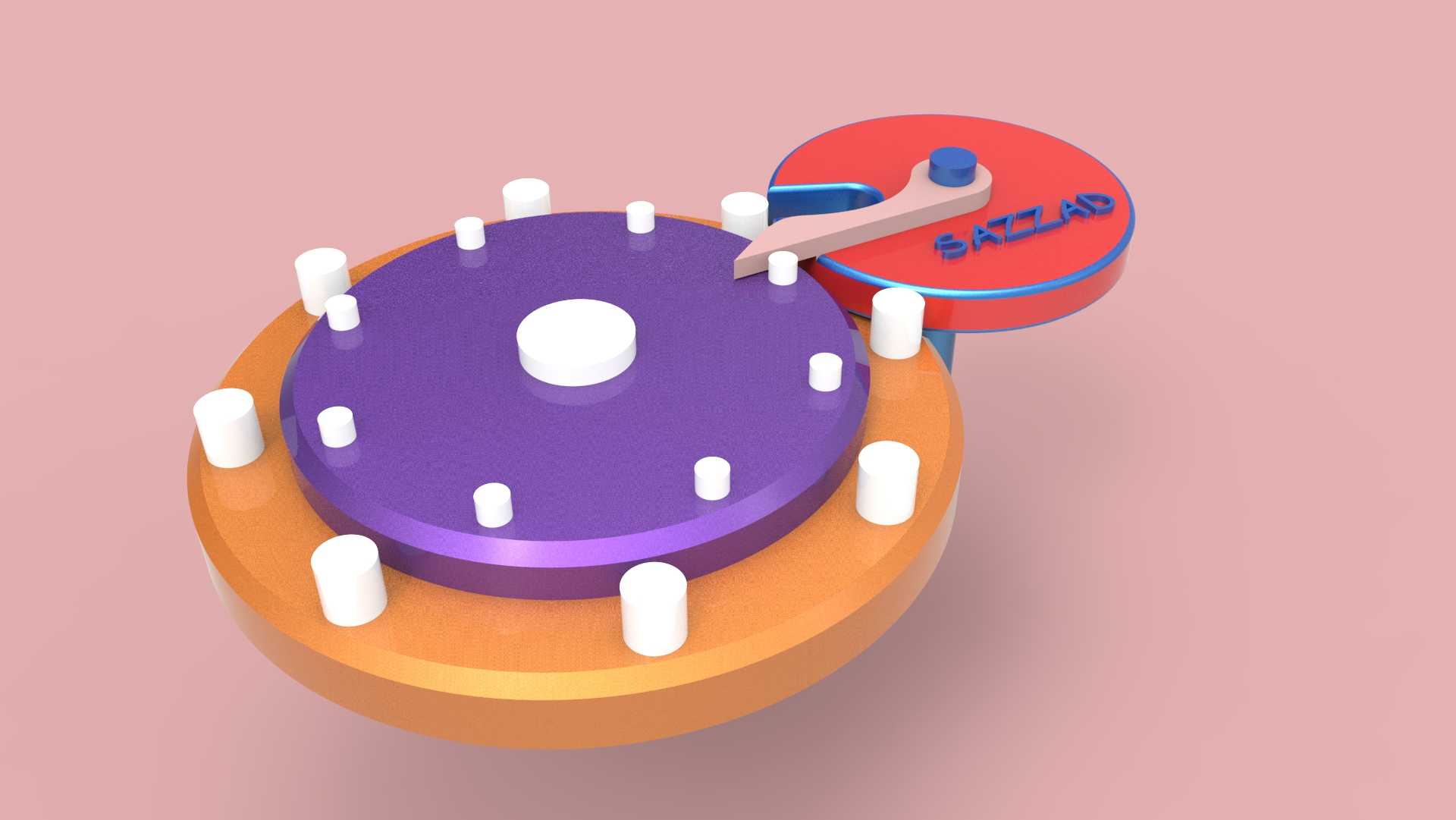

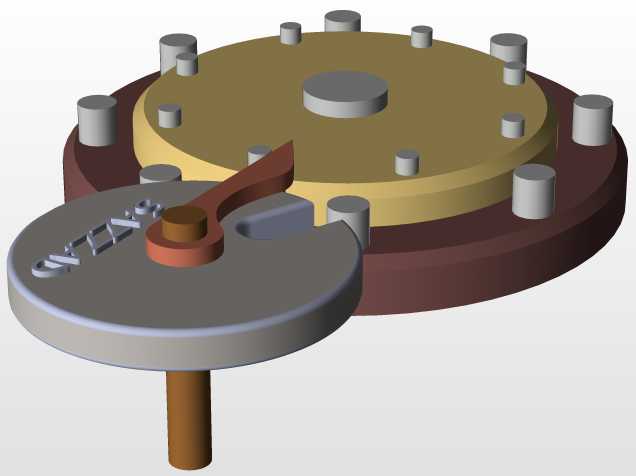

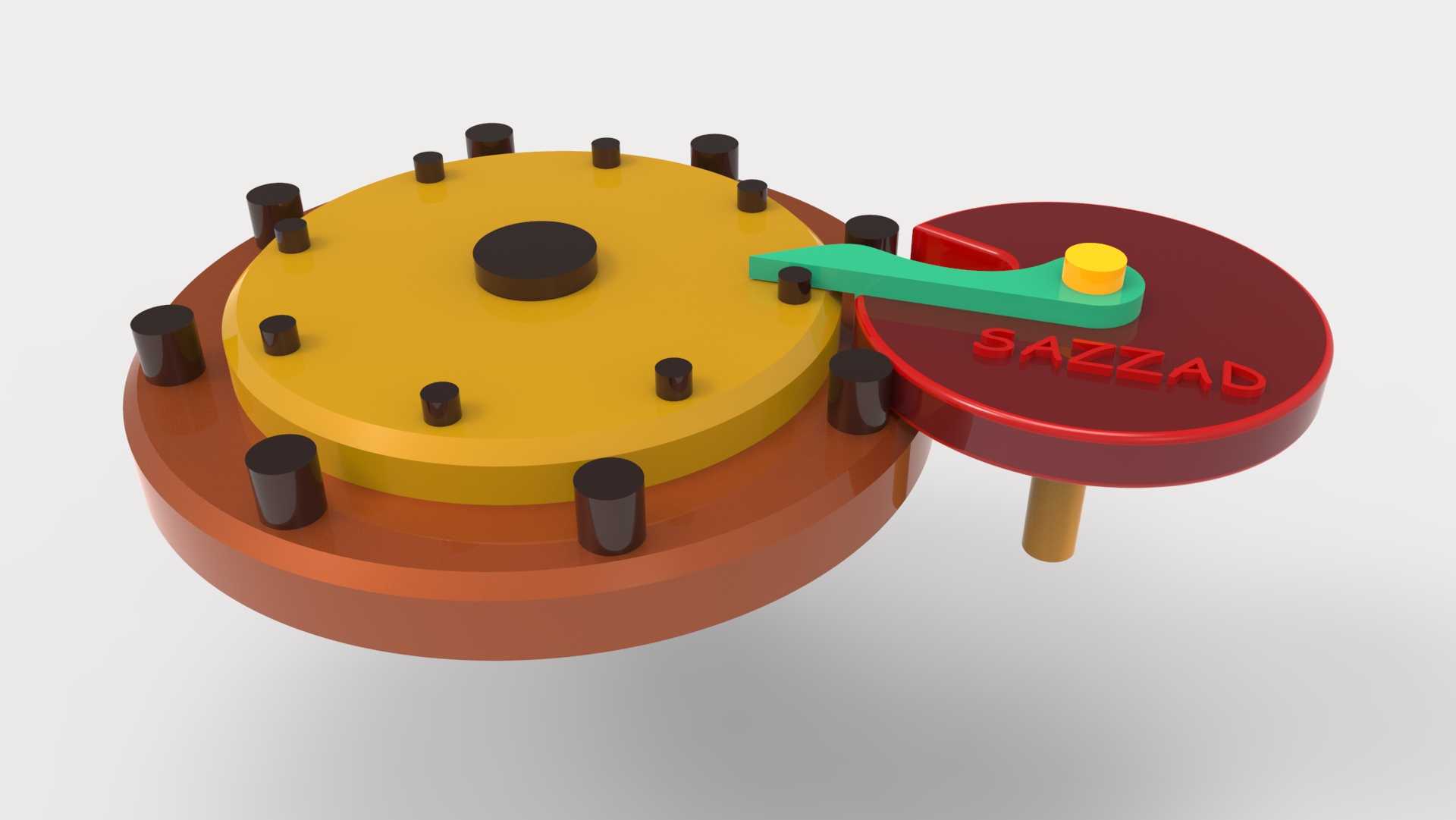

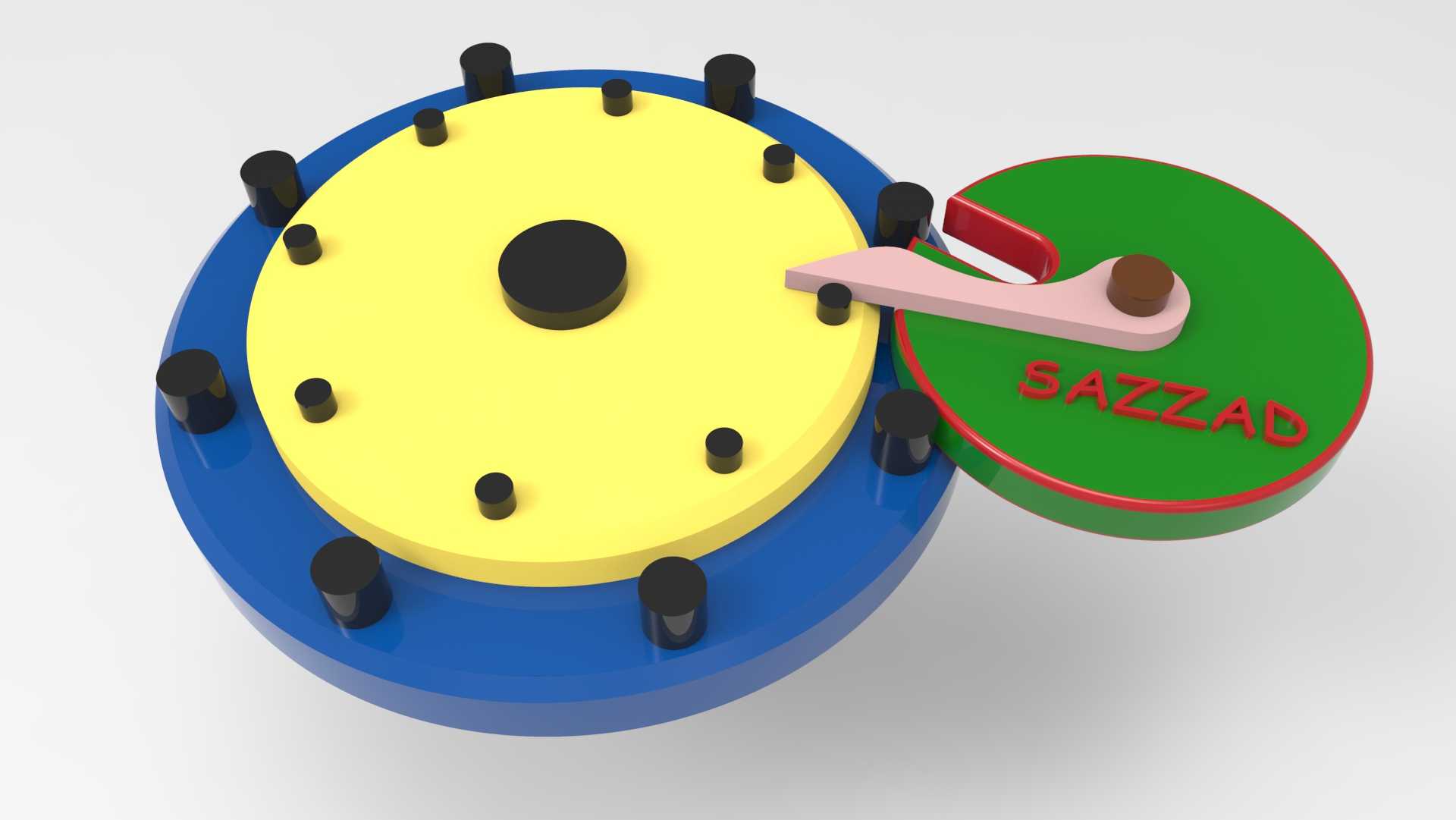

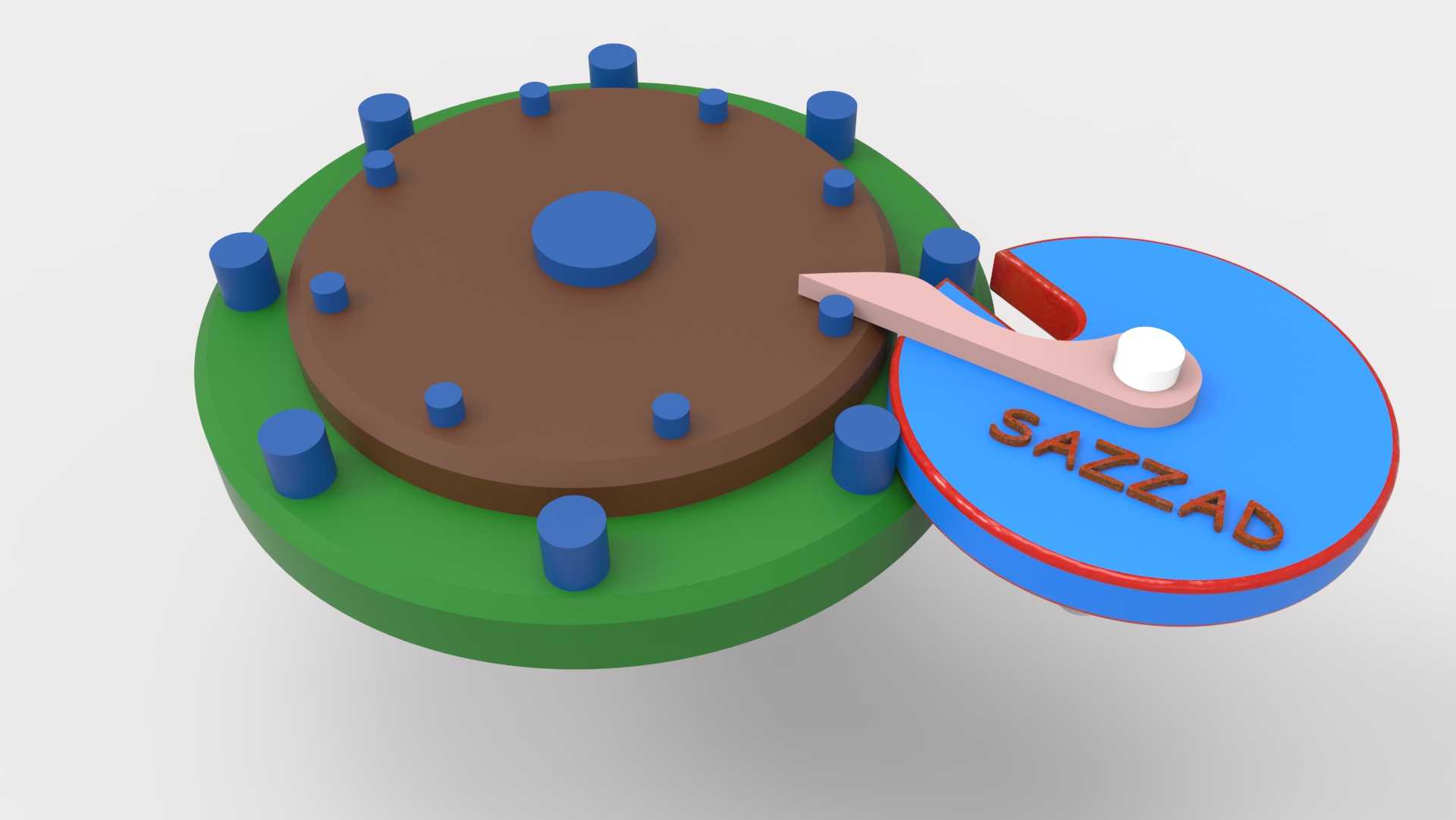

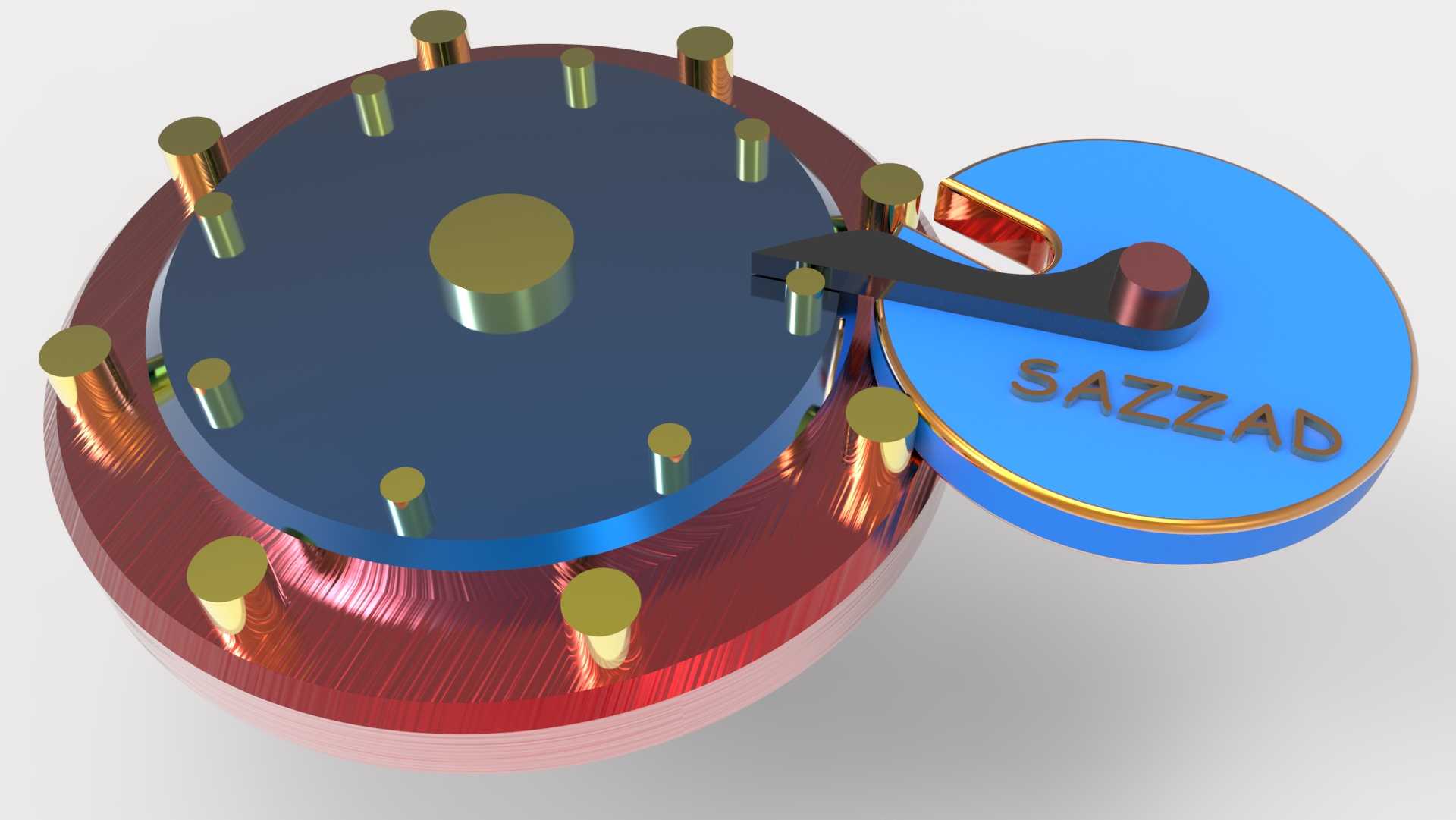

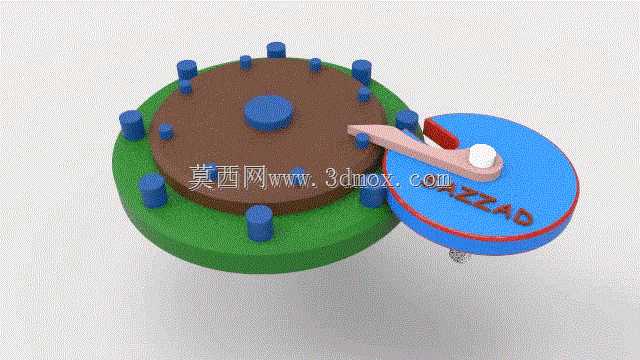

这类槽轮式间歇传动结构，常被用在多工位自动化转台、轻工包装设备的送料工位、印刷设备的步进进纸单元、制药机械的瓶体分度输送环节，核心作用是把主动件的连续匀速转动，转化为从动件的周期性间歇转动，满足工位切换时的精准停位、动作时序匹配需求。从结构组成来看，主动侧带拨销的拨盘做连续回转，当拨销嵌入从动槽轮的径向槽时，会带动槽轮转过固定角度，拨销脱离槽位后，槽轮上的凹锁止弧会和拨盘的凸锁止弧贴合，让槽轮在静止阶段保持位置锁定，不会因为负载惯性出现偏移，不需要额外加装制动定位组件就能保证停位精度。设计这类结构时，首先要根据工位数量确定槽轮的槽数，常见的槽数对应不同的工位分度需求，槽数越少，槽轮转动时的角加速度波动越大，运行冲击就越明显，高速工况下会带来明显的振动和部件磨损，因此高速运行的设备通常会选用槽数更多的结构，同时要核算拨销的进入角度，保证拨销切入径向槽时的速度方向和槽的中心线相切，避免切入瞬间出现刚性撞击，降低运行噪音和接触应力。在安装边界上，这类机构的中心距需要根据实际设备的安装空间确定，拨盘和槽轮的中心距一旦确定，拨销的回转半径、槽轮的外圆直径、锁止弧的半径都要做匹配计算，保证运动过程中不出现干涉，同时槽轮的轴伸端尺寸、键槽规格要和配套的转台、输送转盘的安装接口匹配，主动轴的输入转速要匹配槽轮允许的最高运行转速，避免超出动载荷范围导致部件失效。这类结构相比棘轮式间歇传动，运行过程更平稳，停位精度更高，没有棘轮传动的回程间隙问题，在中低速轻载的分度工位应用十分广泛，设计时还要注意拨销和槽壁的接触强度，通常会给拨销加装耐磨衬套，降低长期运行的磨损量，延长机构的维护周期，锁止弧的配合间隙要控制在合理范围，间隙过大会导致停位时出现窜动，间隙过小则会出现卡滞，影响传动顺畅性。
