工业气动系统用径向安装空气压力检测表

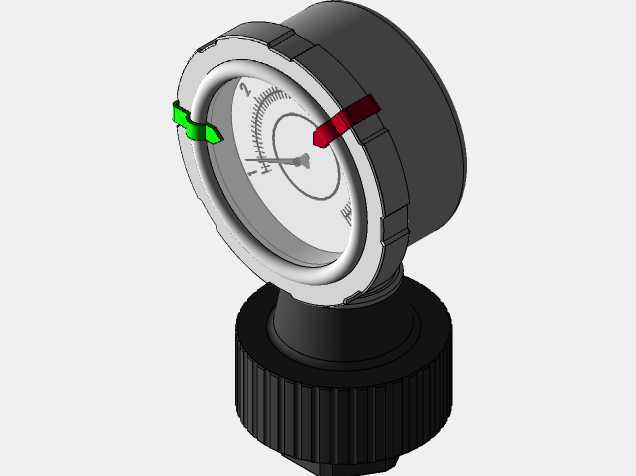

这款空气压力检测表主要面向气动回路、压缩空气管网、小型空压站末端的压力监测场景，在工厂气动工装、气动输送管路、车间压缩空气支路上都能见到这类仪表的身影，核心作用是直观反馈管路内的实时气压数值，帮助运维人员快速判断供气压力是否处于设备额定工作区间，避免气压不足导致气动执行元件出力不够、动作迟缓，或是气压过高造成密封件加速老化、管路接头崩脱的问题。从结构设计来看，表体采用径向安装布局，底部的外螺纹连接头直接与管路预留的内螺纹接口旋合即可完成固定，不需要额外加装安装支架，适合在管路排布紧凑、侧面操作空间不足的工位使用，连接头外侧做了滚花防滑结构，徒手就能完成初步对位旋紧，后续用扳手加持六角部位就能达到密封所需的拧紧力矩，不会因为施力不当损坏表壳。表盘外圈设置了两个可调节的色标指示块，绿色块对应气动系统的正常工作压力区间下限，红色块对应压力上限，运维人员巡检时不需要凑近辨认刻度数值，只要指针落在两个色块之间的区域，就能快速判定气压正常，大幅提升日常巡检的效率，色标块通过表圈内侧的卡槽固定，调整时只需要拨动表圈外侧的拨片就能改变区间位置，适配不同额定压力的气动设备使用需求。表壳采用硬质工程塑料材质，重量比全金属外壳的压力表轻三成左右，安装在薄壁气动管路或者小型气动设备上不会因为自重导致接头处产生额外的弯曲应力，表蒙采用高透耐刮的透明材质，长期在车间多粉尘的环境下使用也不会轻易被磨花影响读数，表盘刻度采用清晰的印刷工艺，刻度线粗细区分明确，长刻度对应整兆帕数值，短刻度对应细分压力值，指针做了哑光处理，不会因为车间灯光反射产生眩光干扰读数。设计过程中充分考虑了工业现场的使用边界，表体整体外径控制在常规压力表的通用尺寸范围内，能直接替换同规格的老旧损坏压力表，不需要改动原有管路的安装接口，连接螺纹采用气动系统通用的管螺纹规格，密封时只需要在螺纹处缠绕适量生料带就能达到可靠的密封效果，不会出现漏气问题。表体后部的外壳做了防滑的棱边结构，安装旋紧时可以手持表体后部借力，不会因为手滑导致安装对位偏移，整体结构没有多余的外露零部件，日常清洁时直接用干布擦拭表面即可，不容易积留粉尘和油污，适合在普通机加工车间、装配车间的常规工业环境下长期使用，不需要额外的防护装置就能稳定完成气压监测功能。
