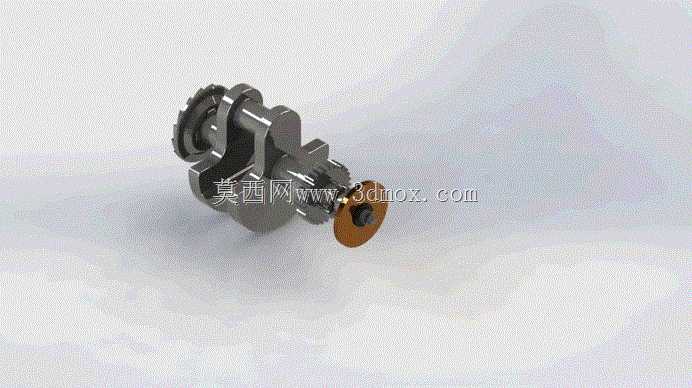

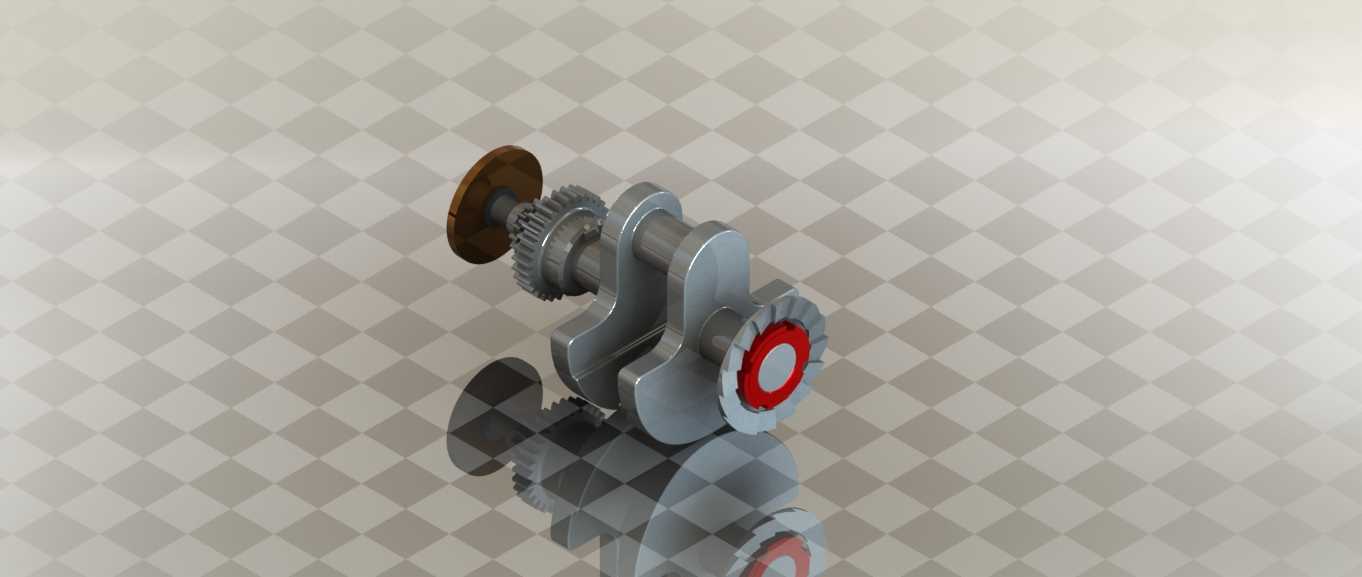

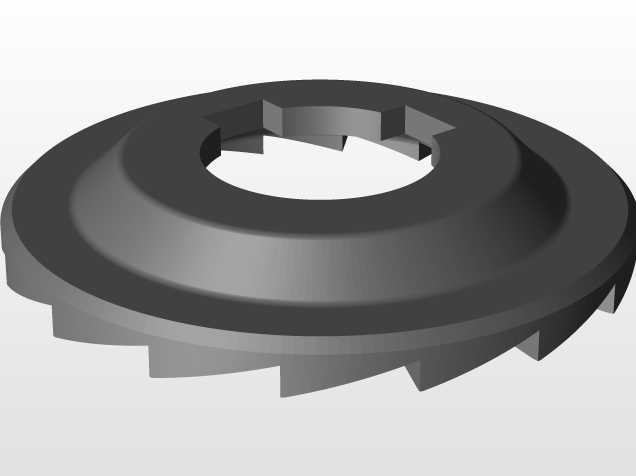

发动机配套带齿轮组曲轴结构

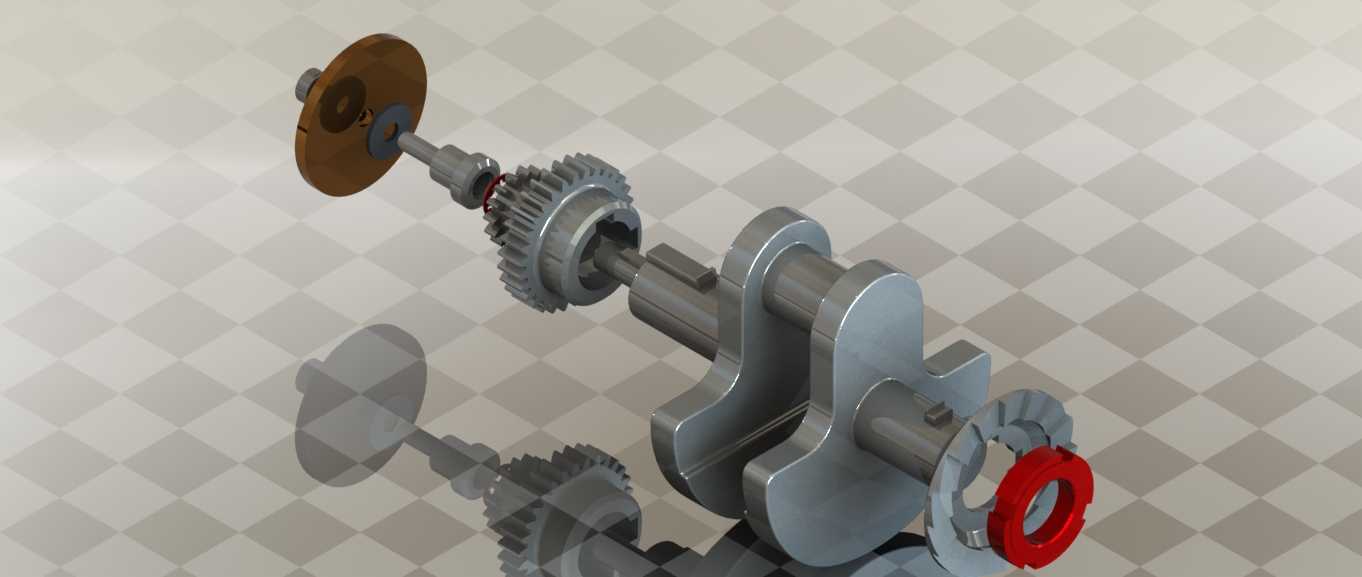

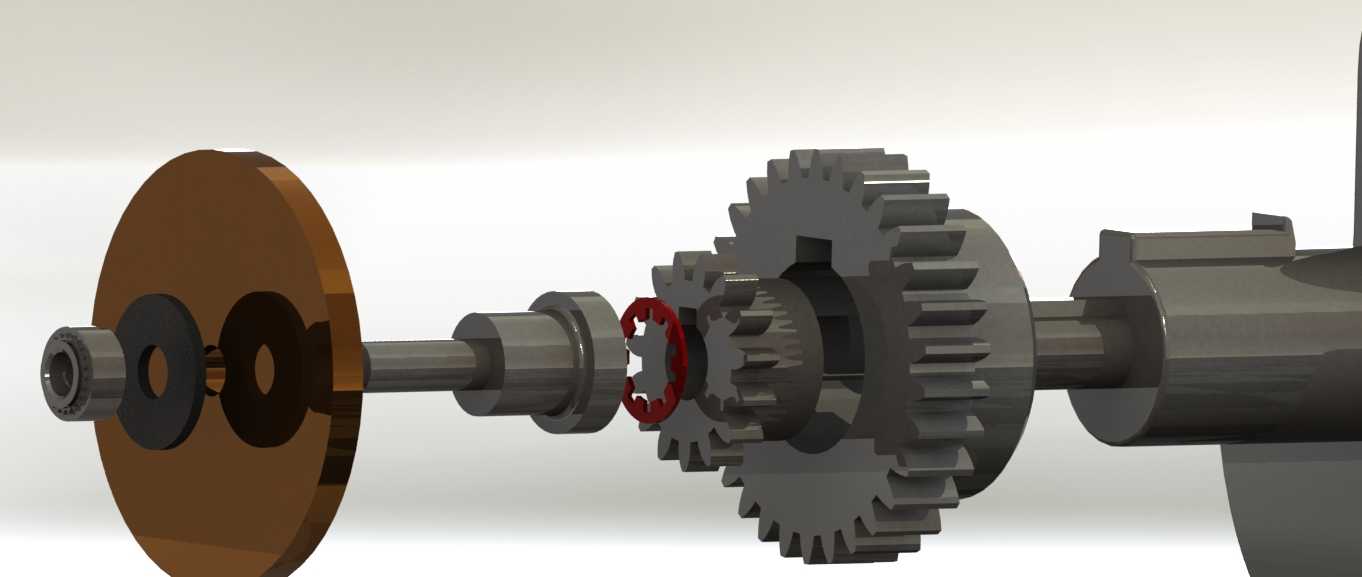

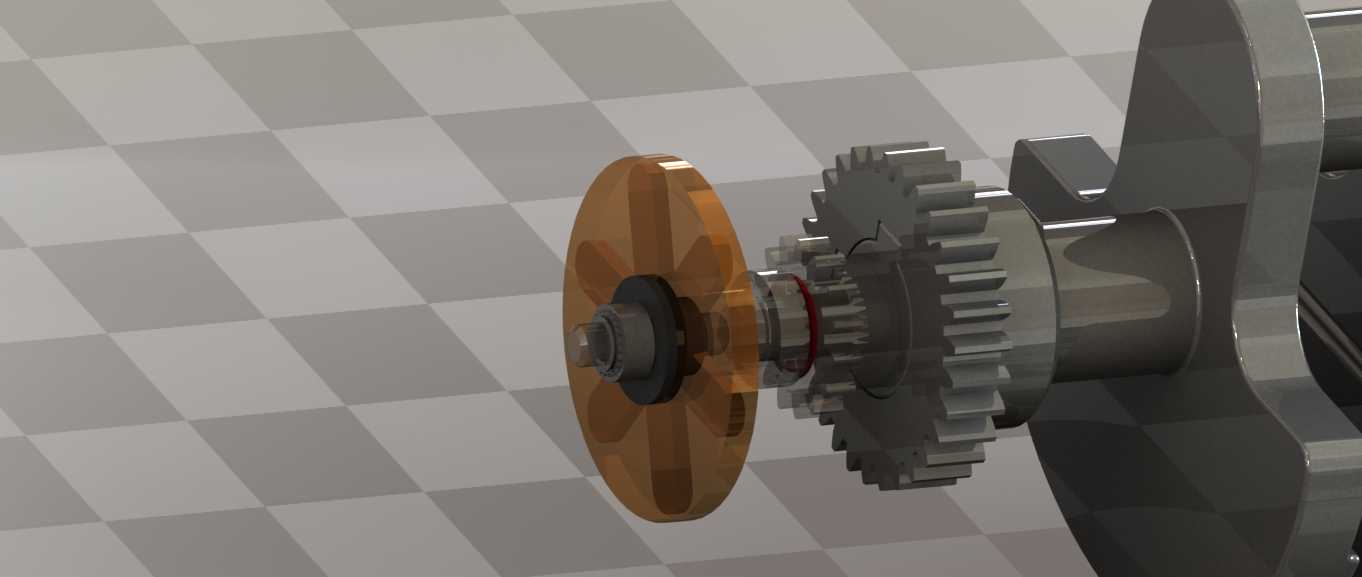

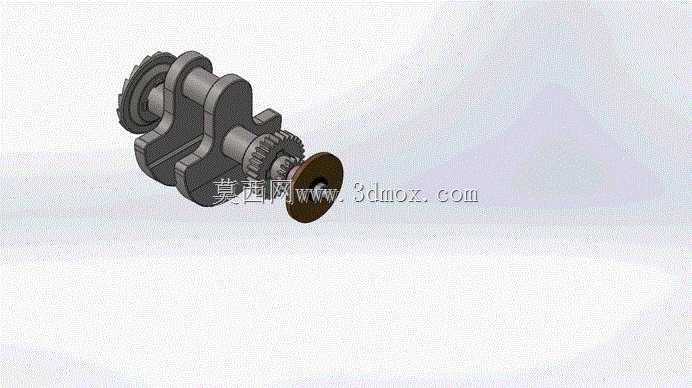

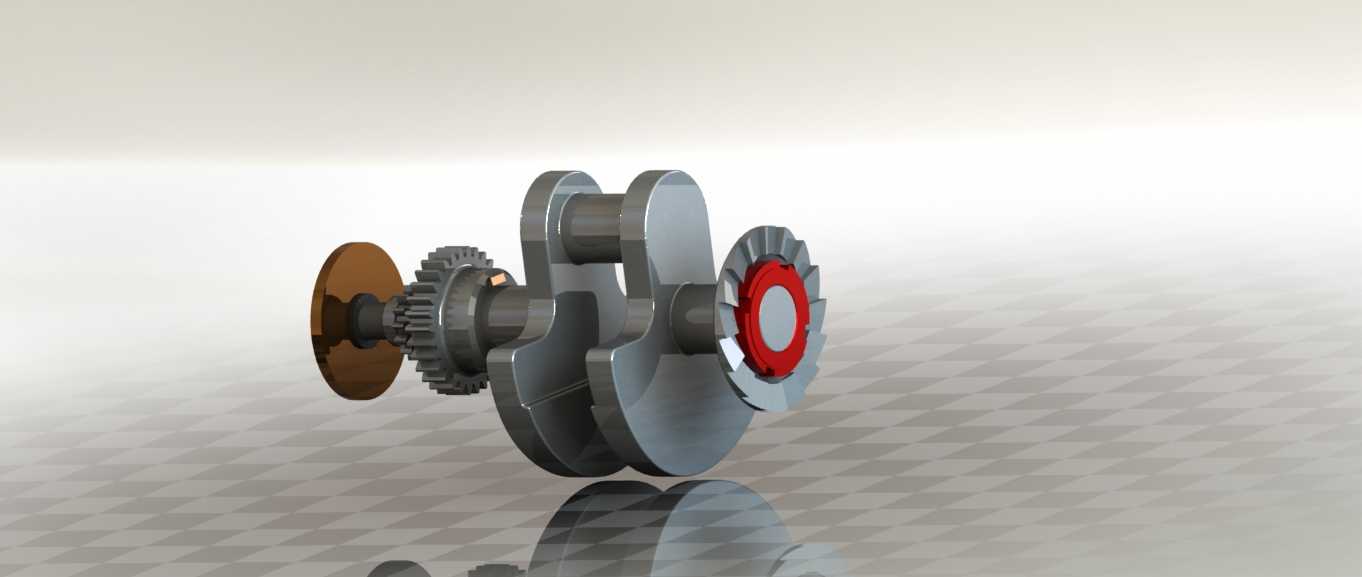

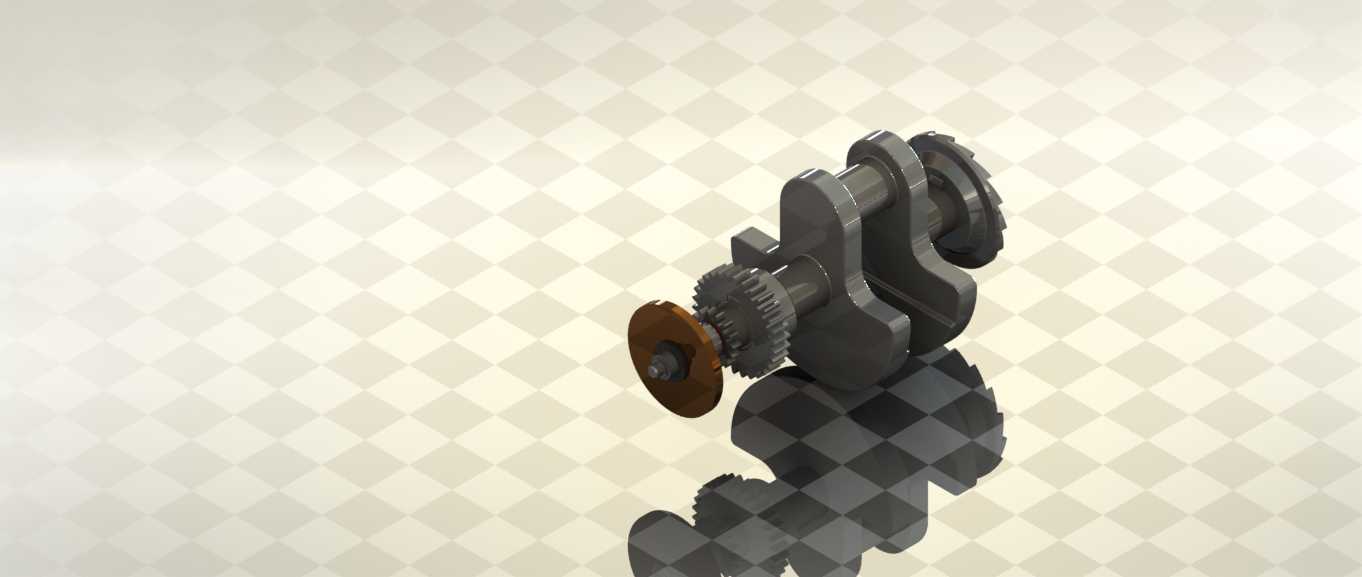

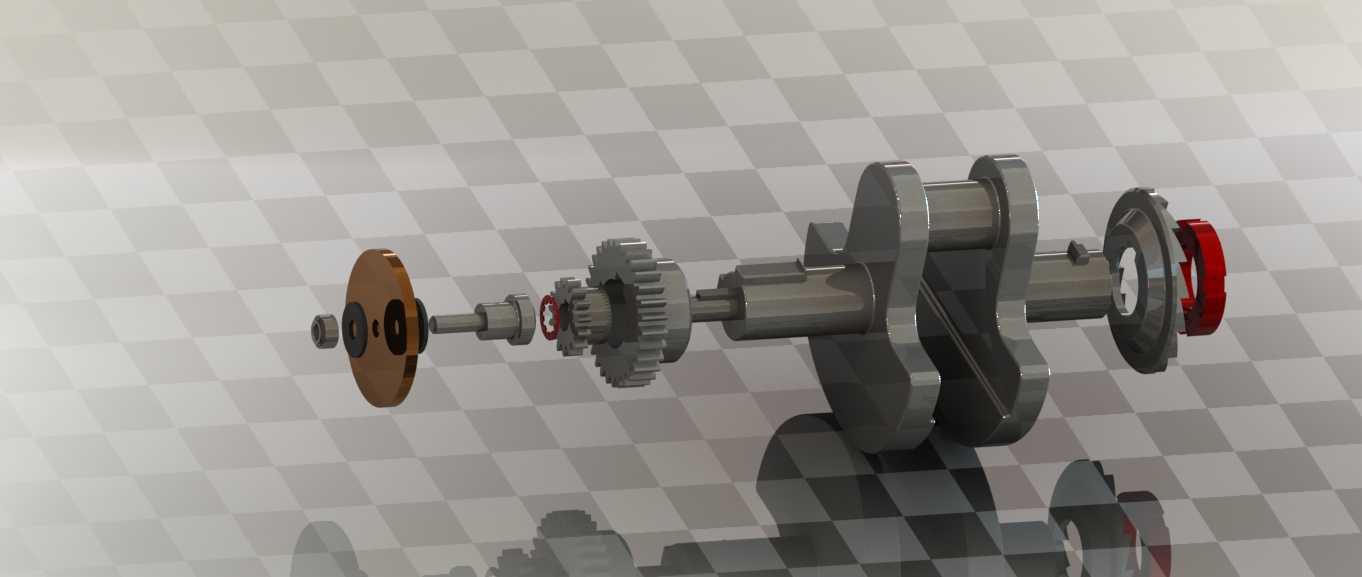

这款曲轴结构主要适配小排量内燃发动机的动力输出场景，在车用动力单元、小型通用发电机组这类需要将活塞往复运动转化为旋转扭矩的设备中，是核心的动力传递部件。从实际装配逻辑来看，曲轴的主轴颈需要与缸体主轴承座精准配合，各连杆轴颈对应连接活塞连杆组件，本次设计的结构额外集成了正时驱动齿轮与输出端连接法兰，能够减少动力传递路径上的额外连接部件，降低装配累积误差。设计过程中优先考虑了动平衡调校需求，各曲柄臂的配重块轮廓经过反复修正，抵消活塞连杆组往复运动产生的惯性力，避免高转速工况下出现整机振动超标的问题。曲轴的轴向定位台阶设置在前端主轴颈位置，装配时通过止推片限制轴向窜动量，窜动间隙控制在工程允许的合理区间内，既保证运转顺畅，又不会因轴向位移导致齿轮啮合错位。集成的正时齿轮采用渐开线齿形设计，与凸轮轴驱动齿轮的啮合侧隙经过匹配计算，既能保证正时传动的精准度，又能避免齿面过度磨损。输出端的连接结构可直接对接离合器总成或者发电机输入轴，减少过渡连接法兰的使用，压缩动力单元的轴向安装尺寸，适配紧凑型动力舱的布局要求。从安装边界来看，各主轴颈的同轴度公差严格控制在机械设计标准要求范围内，装配时无需额外修配轴承座即可满足配合精度，连杆轴颈与主轴颈的平行度公差也经过校核，避免连杆运动过程中出现偏磨。曲轴的润滑油道采用斜向钻孔设计，从主油道直接连通各连杆轴颈与主轴颈的配合面，保证运转过程中摩擦面能得到持续的压力润滑，降低轴瓦磨损速率。齿轮与曲轴本体的连接采用过盈配合加平键定位的方式，能够承受大扭矩输出工况下的载荷冲击，避免齿轮与轴之间出现相对转动。整体结构在满足强度要求的前提下，对曲柄臂的非受力区域做了轻量化挖除处理，降低曲轴自身的转动惯量，提升发动机的油门响应速度，同时也减少了高转速下的离心载荷，延长主轴承的使用寿命。
