可调式板材侧向夹持装卸工装结构

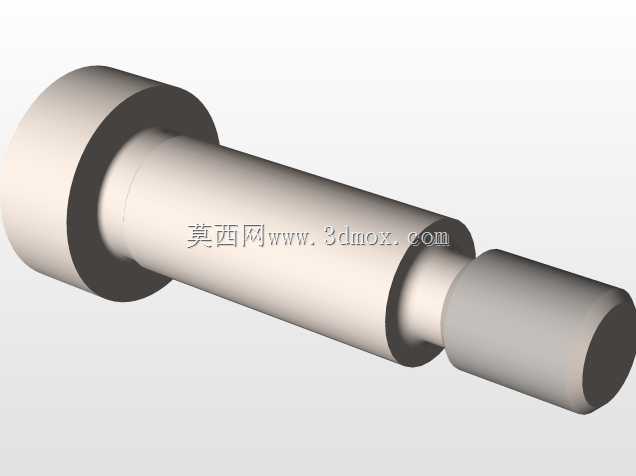

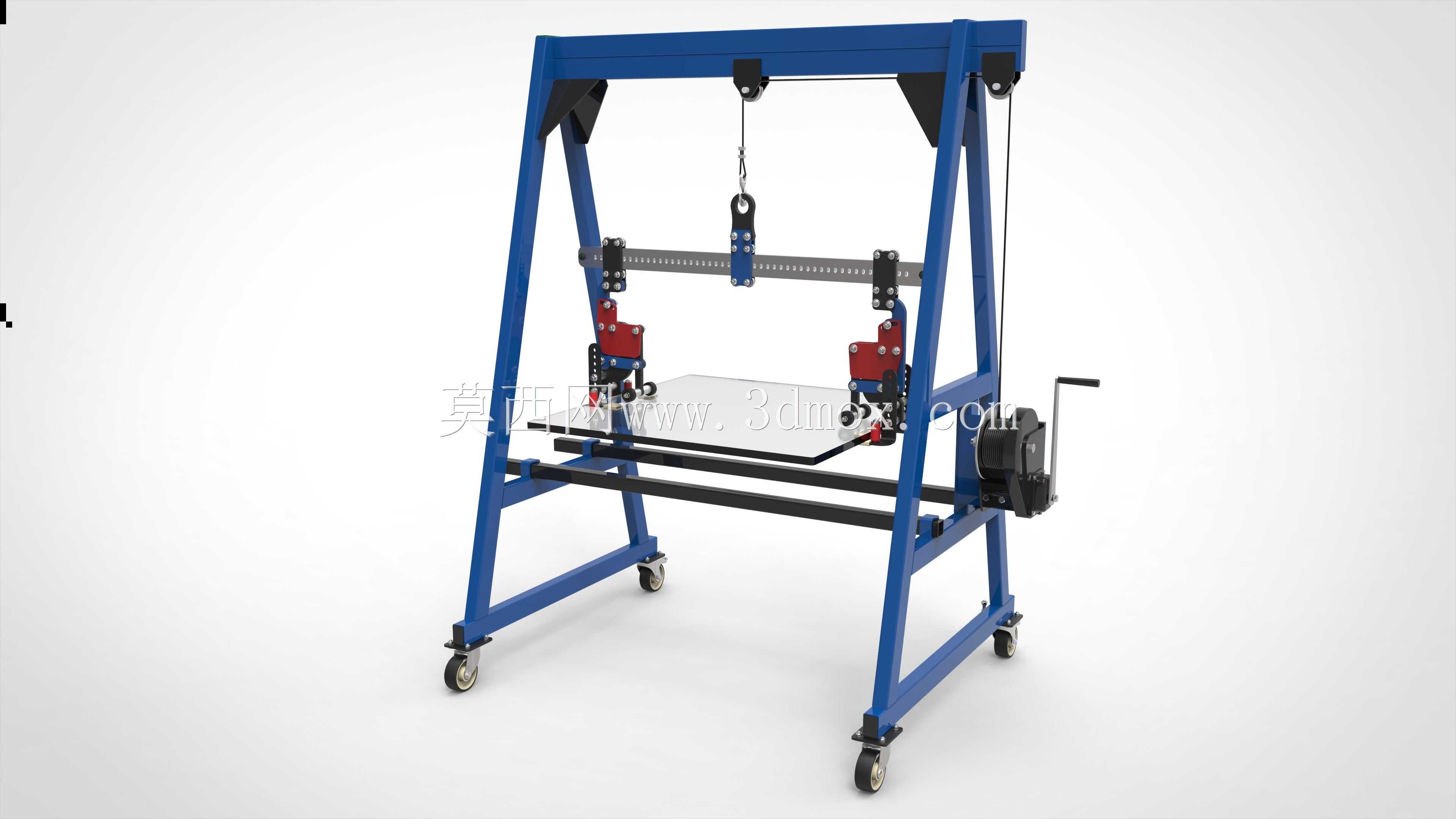

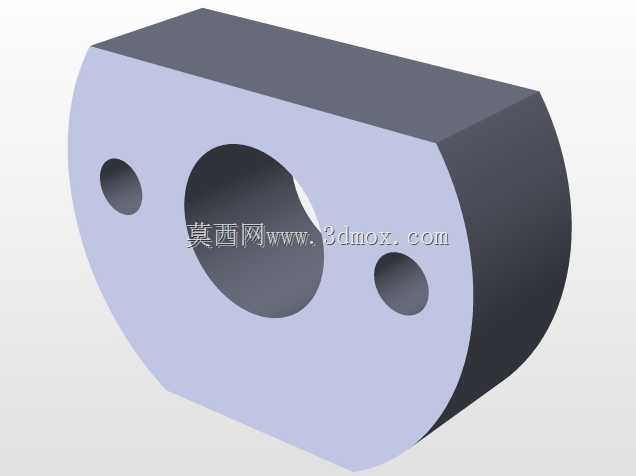

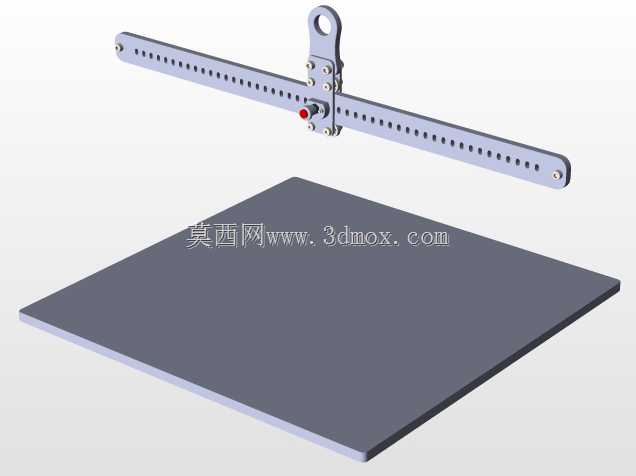

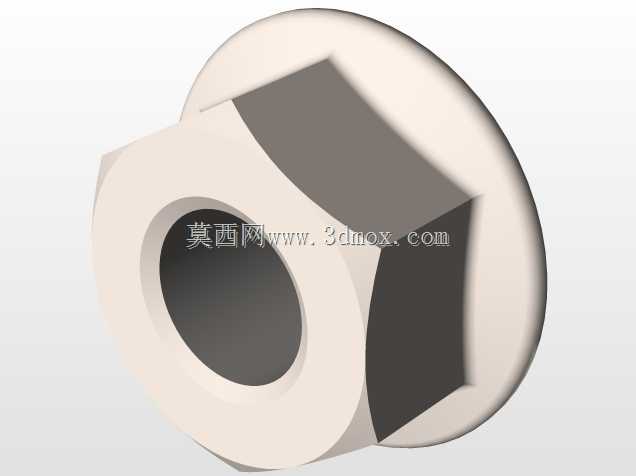

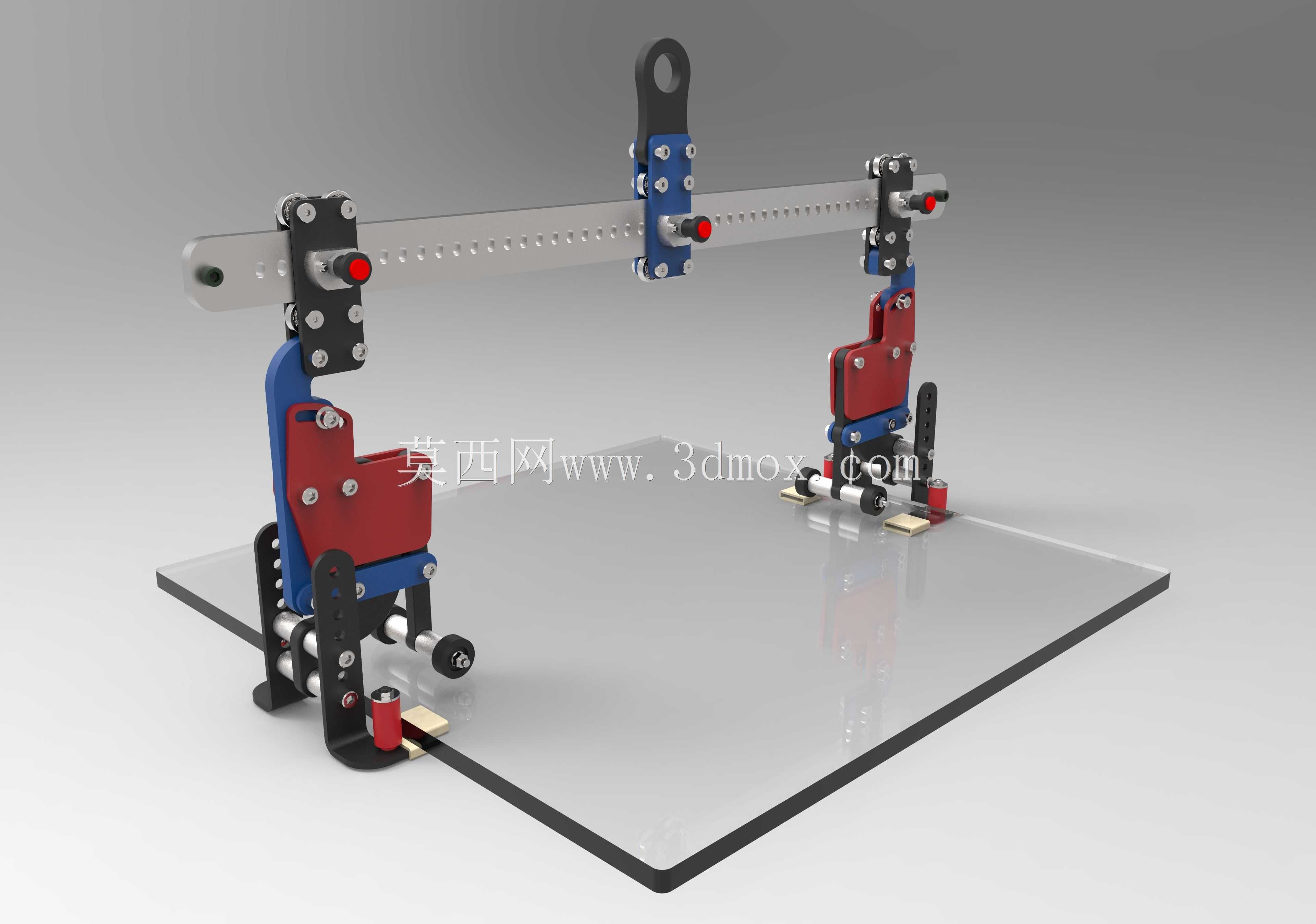

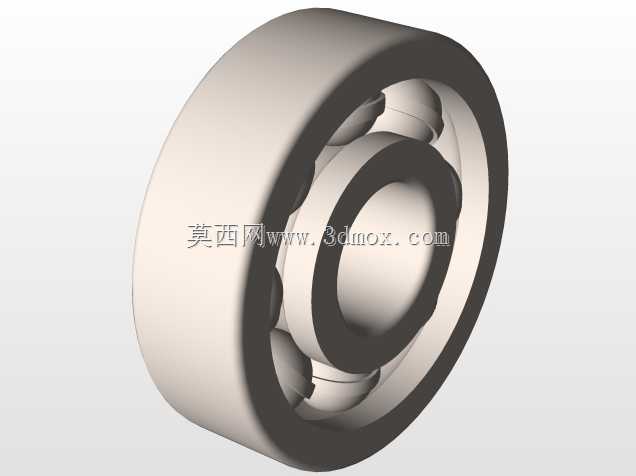

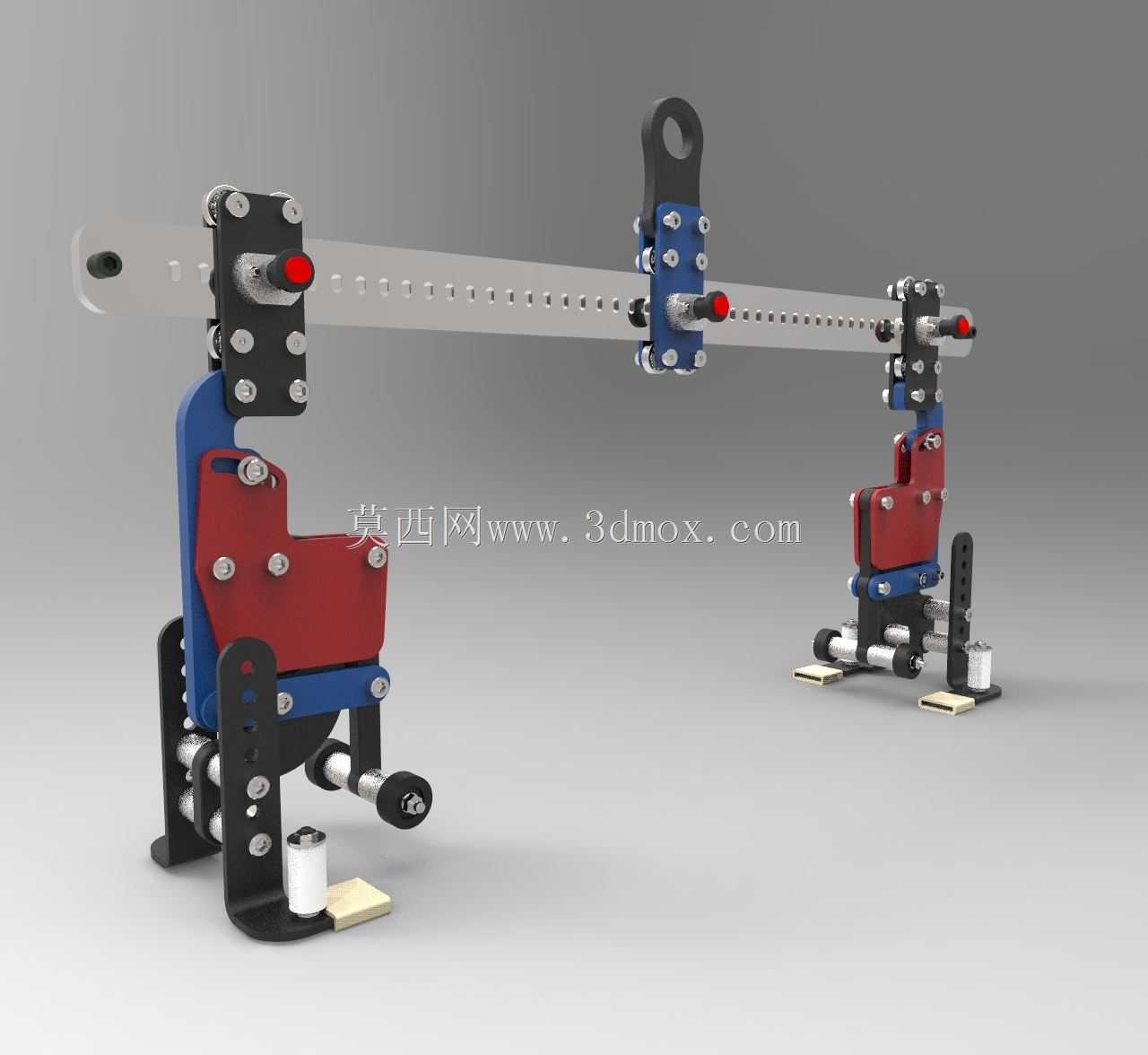

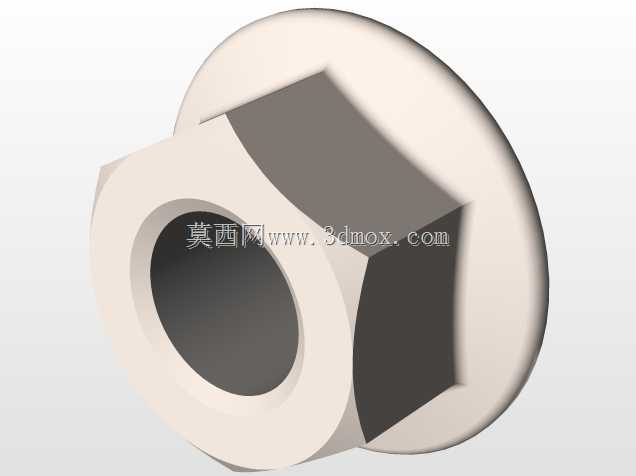

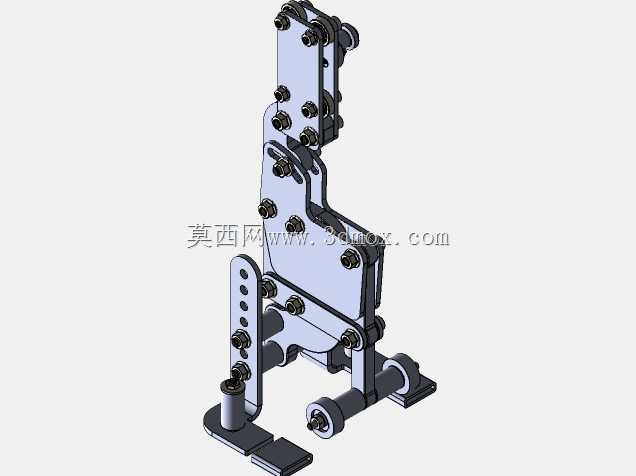

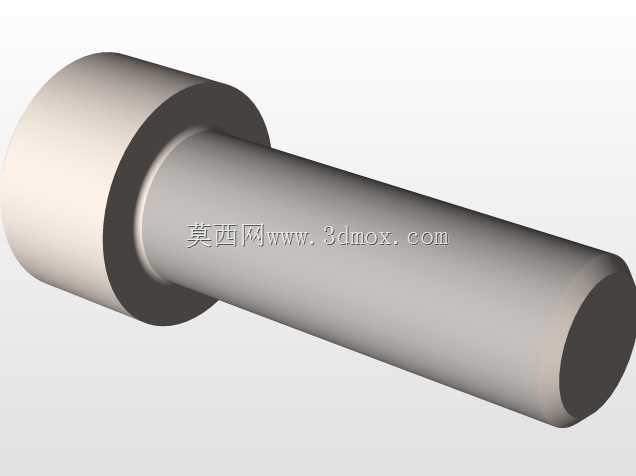

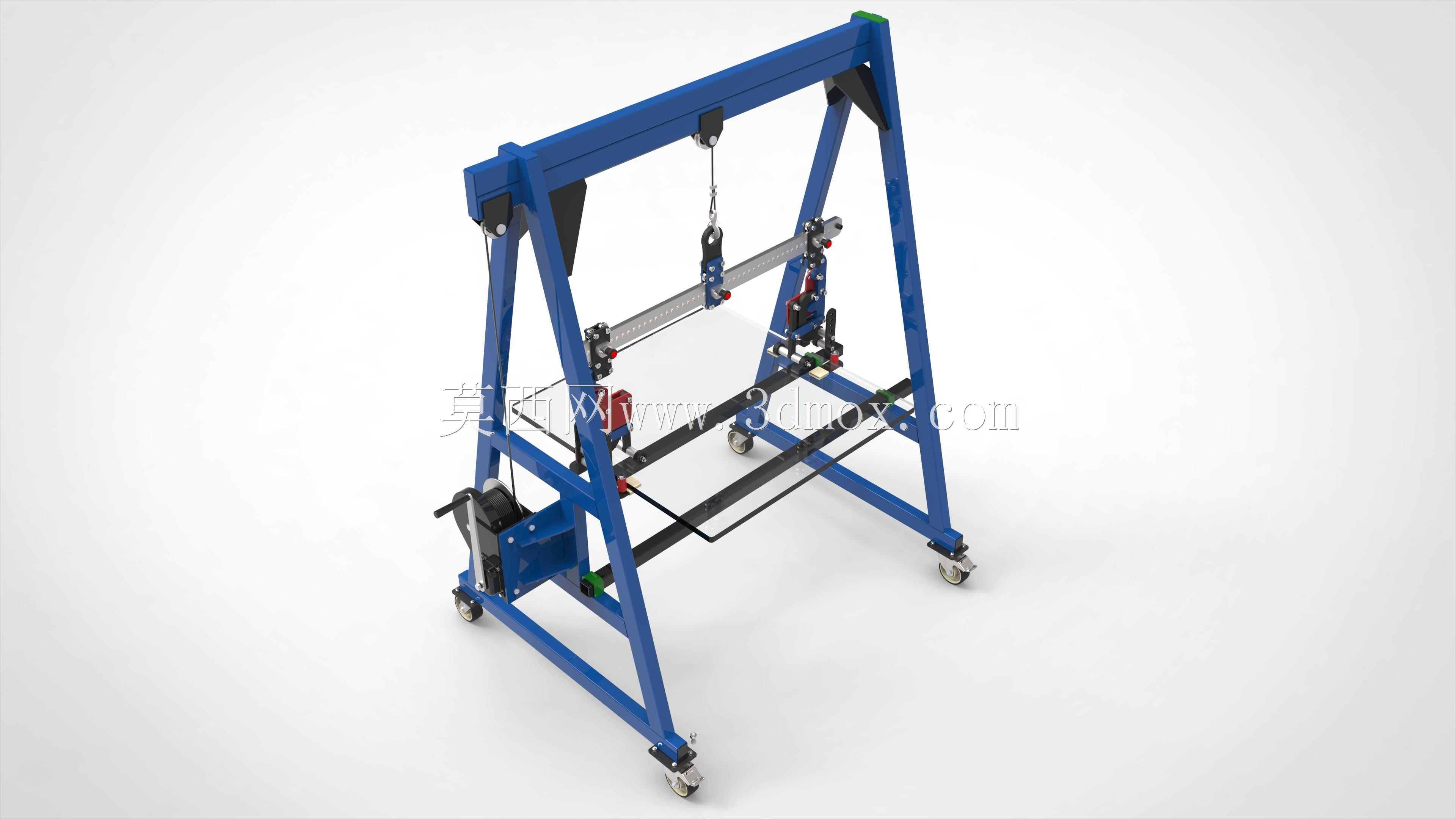

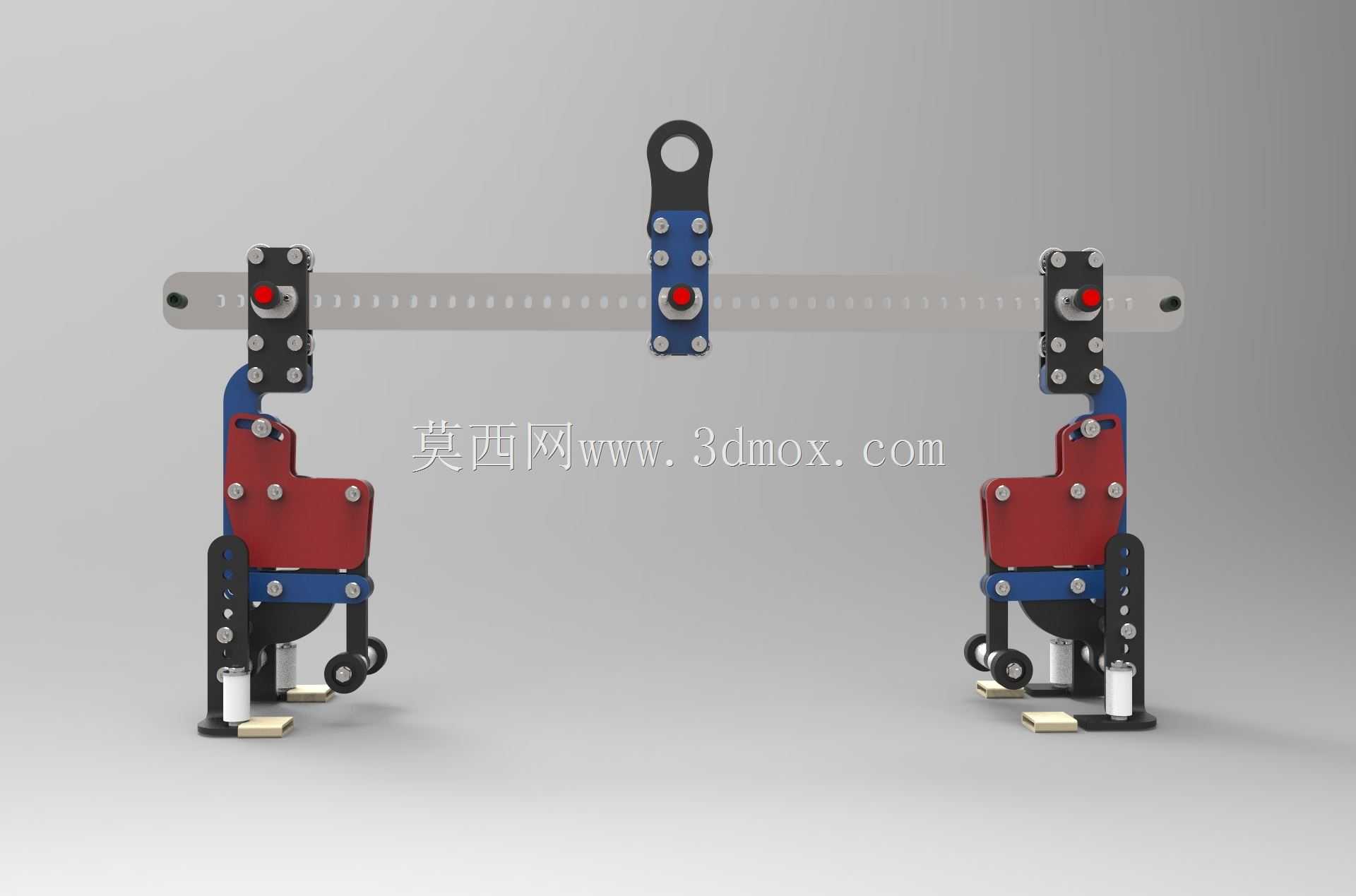

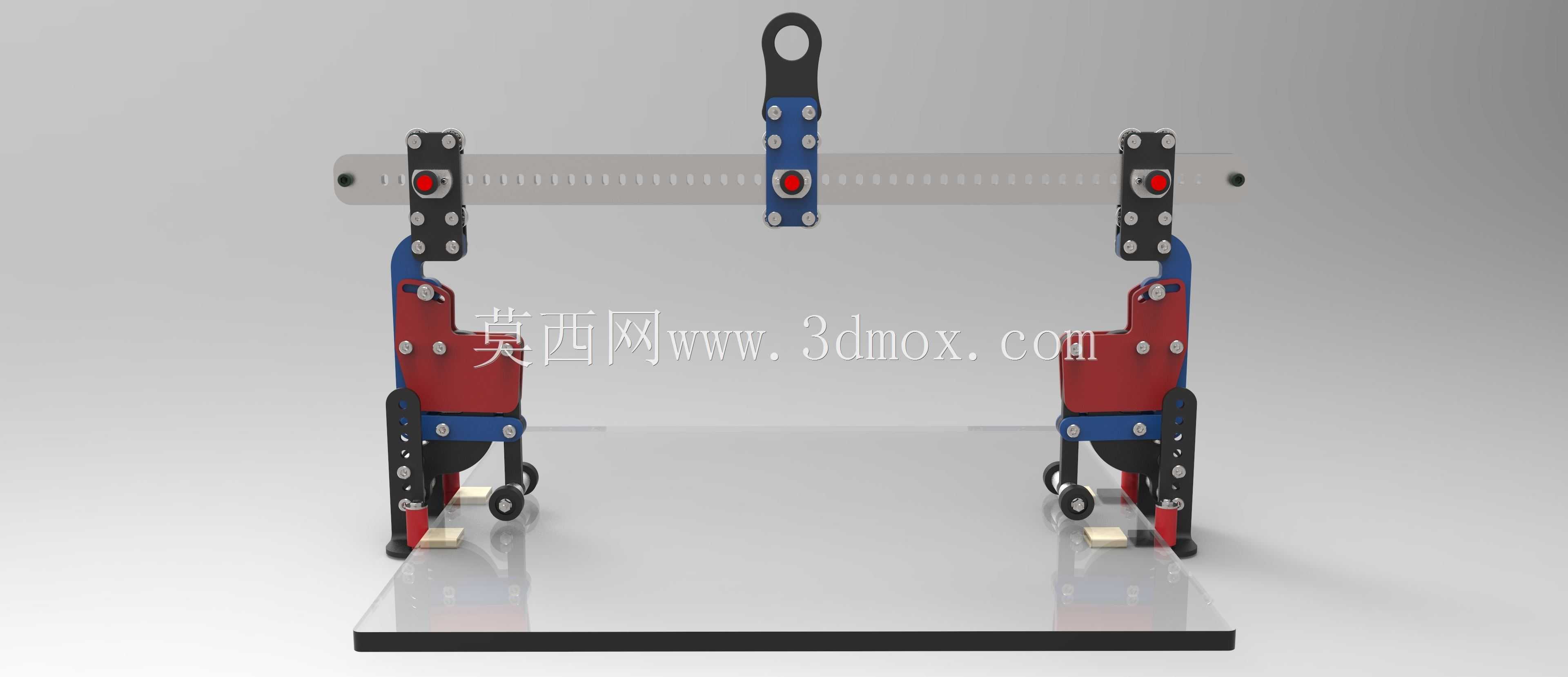

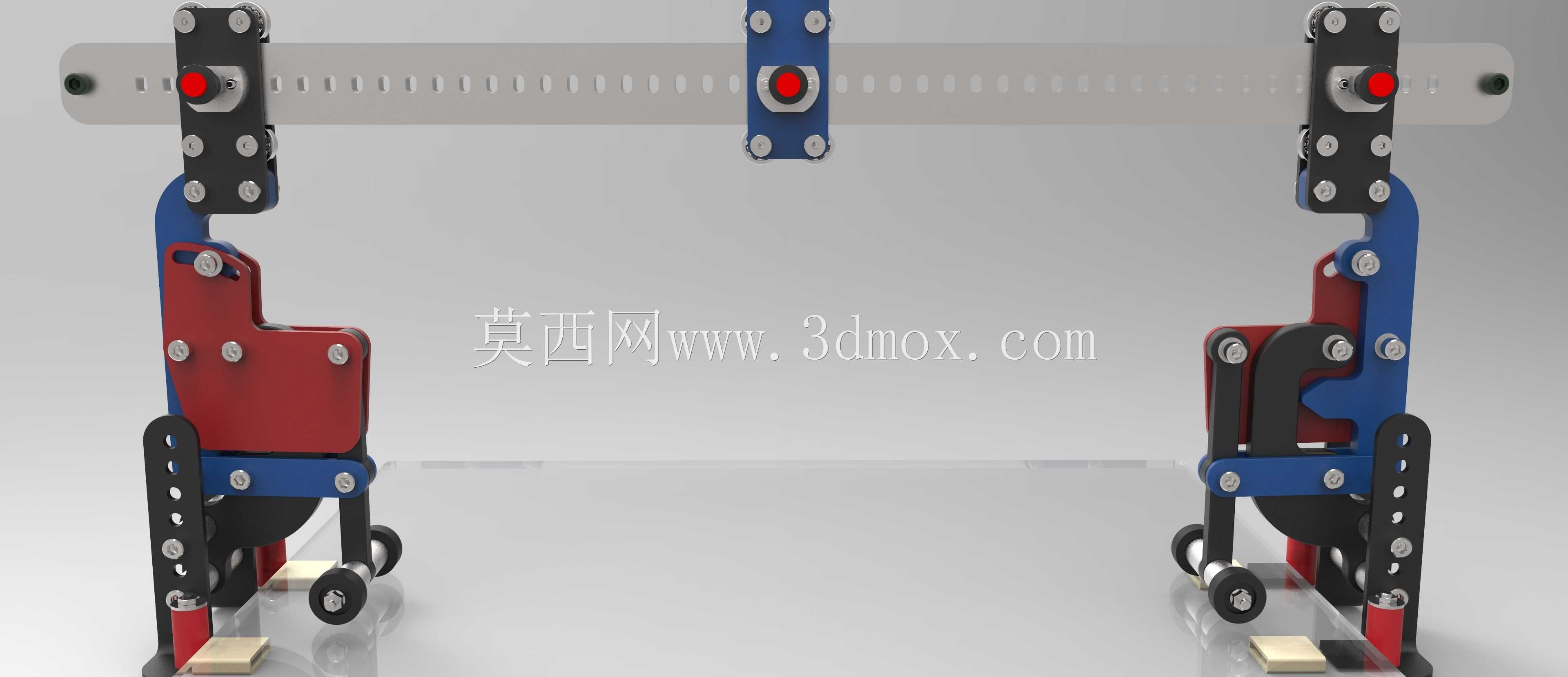

这款夹持装卸结构主要面向平面板材、模板类工件的工位间转运、装配对位场景，在木工板材加工、装配式建筑模板拼装、钣金件中转工位都能适配，解决传统固定夹具无法兼容不同幅面工件、侧向移送易擦伤工件表面的痛点。从结构布局来看，整套装置采用双侧立柱配合横向横梁的门架式安装形式，底座通过底部的定位挡块与快速压头固定在工作台边缘，不需要对原有工作台做打孔改造，安装边界可适配厚度20-50mm的常规工作台面板，横向横梁的有效调节行程覆盖600-1200mm的工件幅宽，能兼容市面上绝大多数常规尺寸的人造板材、建筑铝模、薄钣金工件。夹持端的设计做了针对性优化，夹头位置设置了可调深度的限位结构，可根据工件边缘的夹持余量调整伸入长度，避免夹头触碰工件已加工表面造成划痕，侧向移动副采用带阻尼的直线导向结构，移送过程中不会出现卡顿或窜动，夹持力通过弹簧预紧结构自适应调整，既不会因为夹持力过小导致工件脱落，也不会因为压力过大在工件表面留下压痕。设计阶段优先考虑了工位适配的灵活性，整套装置的所有调节点位都采用快锁手柄固定，不需要额外使用扳手等工具就能完成幅宽、夹持深度、夹持高度的调整，单名操作人员就能在1分钟内完成不同规格工件的参数切换，适配小批量多规格的生产节拍。两侧立柱的高度可做三级调节，最高可适配厚度150mm以内的叠层板材，夹头内侧粘贴有柔性缓冲垫，针对表面有覆膜的装饰板材、涂装完成的钣金件也能安全夹持，不会破坏表面保护层。横向横梁上加工有等距定位孔，调整夹持宽度时可通过孔位快速对齐，保证两侧夹头的同轴度，避免工件移送过程中出现偏斜。底座的固定结构做了防滑处理，与工作台面接触的位置垫有防滑橡胶垫，承受最大50kg的工件负载时也不会出现移位，不需要额外做地脚固定，可根据生产需求快速转移到不同工位使用，在临时装配、赶产补件的场景下优势尤为明显。整套结构没有采用复杂的气动或电动驱动元件，纯机械结构的设计故障率极低，日常维护只需要定期给导向副添加润滑脂即可，适合生产环境相对复杂、维保条件有限的加工车间使用，夹头的摆动角度预留了5度的自适应余量，工件边缘存在轻微翘曲时也能顺利完成夹持对位，不需要操作人员额外校正工件位置，能有效降低工位操作的辅助时长，提升板材类工件装卸转运的作业效率。
